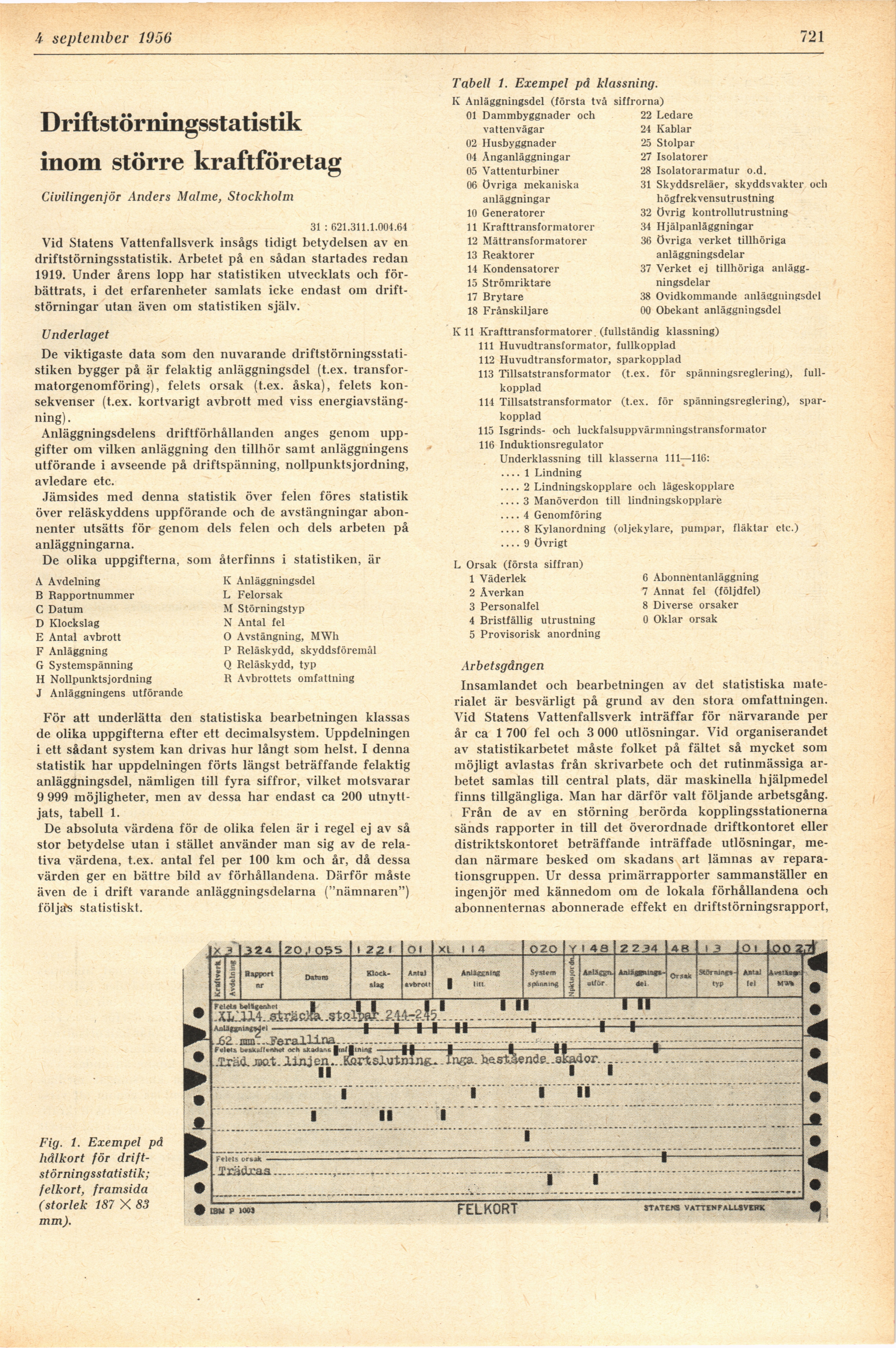

11 september 1050
721
Driftstörningsstatistik
inom större kraftföretag
Civilingenjör Anders Malme, Stockholm
31 : 621.311.1.004.64
Vid Statens Vattenfallsverk insågs tidigt betydelsen av en
driftstörningsstatistik. Arbetet på en sådan startades redan
1919. Under årens lopp har statistiken utvecklats och
förbättrats, i det erfarenheter samlats icke endast om
driftstörningar utan även om statistiken själv.
Underlaget
De viktigaste data som den nuvarande
driftstörningsstatistiken bygger på är felaktig anläggningsdel (t.ex.
transfor-matorgenomföring), felets orsak (t.ex. åska), felets
konsekvenser (t.ex. kortvarigt avbrott med viss
energiavstäng-ning).
Anläggningsdelens driftförhållanden anges genom
uppgifter om vilken anläggning den tillhör samt anläggningens
utförande i avseende på driftspänning, nollpunktsjordning,
avledare etc.
Jämsides med denna statistik över feien föres statistik
över reläskyddens uppförande och de avstängningar
abonnenter utsätts för genom dels felen och dels arbeten på
anläggningarna.
De olika uppgifterna, som återfinns i statistiken, är
A Avdelning
B Rapportnummer
C Datum
D Klockslag
E Antal avbrott
F Anläggning
G Systemspänning
H Nollpunktsjordning
J Anläggningens utförande
K Anläggningsdel
L Felorsak
M Störningstyp
N Antal fel
O Avstängning, MWh
P Reläskydd, skyddsföremål
Q Reläskydd, typ
R Avbrottets omfattning
För att underlätta den statistiska bearbetningen klassas
de olika uppgifterna efter ett decimalsystem. Uppdelningen
i ett sådant system kan drivas hur långt som helst. I denna
statistik har uppdelningen förts längst beträffande felaktig
anläggningsdel, nämligen till fyra siffror, vilket motsvarar
9 999 möjligheter, men av dessa har endast ca 200
utnyttjats, tabell 1.
De absoluta värdena för de olika felen är i regel ej av så
stor betydelse utan i stället använder man sig av de
relativa värdena, t.ex. antal fel per 100 km och år, då dessa
värden ger en bättre bild av förhållandena. Därför måste
även de i drift varande anläggningsdelarna ("nämnaren")
följafs statistiskt.
Tabell 1. Exempel på klassning.
K Anläggningsdel (första två siffrorna)
01 Dammbyggnader och
vattenvägar
02 Husbyggnader
04 Ånganläggningar
05 Vattenturbiner
06 övriga mekaniska
anläggningar
10 Generatorer
11 Krafttransformatorer
12 Mättransformatorer
13 Reaktorer
14 Kondensatorer
15 Strömriktare
17 Brytare
18 Frånskiljare
22 Ledare
24 Kablar
25 Stolpar
27 Isolatorer
28 Isolatorarmatur o.d.
31 Skyddsreläer, skyddsvakter ocli
högfrekvensutrustning
32 övrig kontrollutrustning
34 Hjälpanläggningar
36 övriga verket tillhöriga
anläggningsdelar
37 Verket ej tillhöriga
anläggningsdelar
38 Ovidkommande anläggiiingsdcl
00 Obekant anläggningsdel
Kil Krafttransformatorer. (fullständig klassning)
111 Huvudtransformator, fullkopplad
112 Huvudtransformator, sparkopplad
113 Tillsatstransformator (t.ex. för spänningsreglering),
fullkopplad
114 Tillsatstransformator (t.ex. för spänningsreglering),
sparkopplad
115 Isgrinds- och luckfalsuppvärniningstransforniator
116 Induktionsregulator
Underklassning till klasserna 111—116:
––1 Lindning
____2 Lindningskopplare och lägeskopplare
____3 Manöverdon till lindningskopplare
____4 Genomföring
____8 Kylanordning (oljekylare, pumpar, fläktar etc.)
____9 övrigt
L Orsak (första siffran)
1 Väderlek
2 Åverkan
3 Personalfel
4 Bristfällig utrustning
5 Provisorisk anordning
6 Abonnèntanläggning
7 Annat fel (följdfel)
8 Diverse orsaker
0 Oklar orsak
Arbetsgången
Insamlandet och bearbetningen av det statistiska
materialet är besvärligt på grund av den stora omfattningen.
Vid Statens Vattenfallsverk inträffar för närvarande per
år ca 1 700 fel och 3 000 utlösningar. Vid organiserandet
av statistikarbetet måste folket på fältet så mycket som
möjligt avlastas från skrivarbete och det rutinmässiga
arbetet samlas till central plats, där maskinella hjälpmedel
finns tillgängliga. Man har därför valt följande arbetsgång.
Från de av en störning berörda kopplingsstationerna
sänds rapporter in till det överordnade driftkontoret eller
distriktskontoret beträffande inträffade utlösningar,
medan närmare besked om skadans art lämnas av
reparationsgruppen. Ur dessa primärrapporter sammanställer en
ingenjör med kännedom om de lokala förhållandena och
abonnenternas abonnerade effekt en driftstörningsrapport,
Fig. 1. Exempel på
hålkort för
driftstörning sstatistik;
felkort, framsida
(storlek 187 X 83
mm).
