Full resolution (JPEG) - On this page / på denna sida - H. 35. 25 september 1956 - Slagseghetsprovning och sprödbrottsrisk, av Cyrill Schaub
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
796
’ TEKNISK TIDSKRIFT

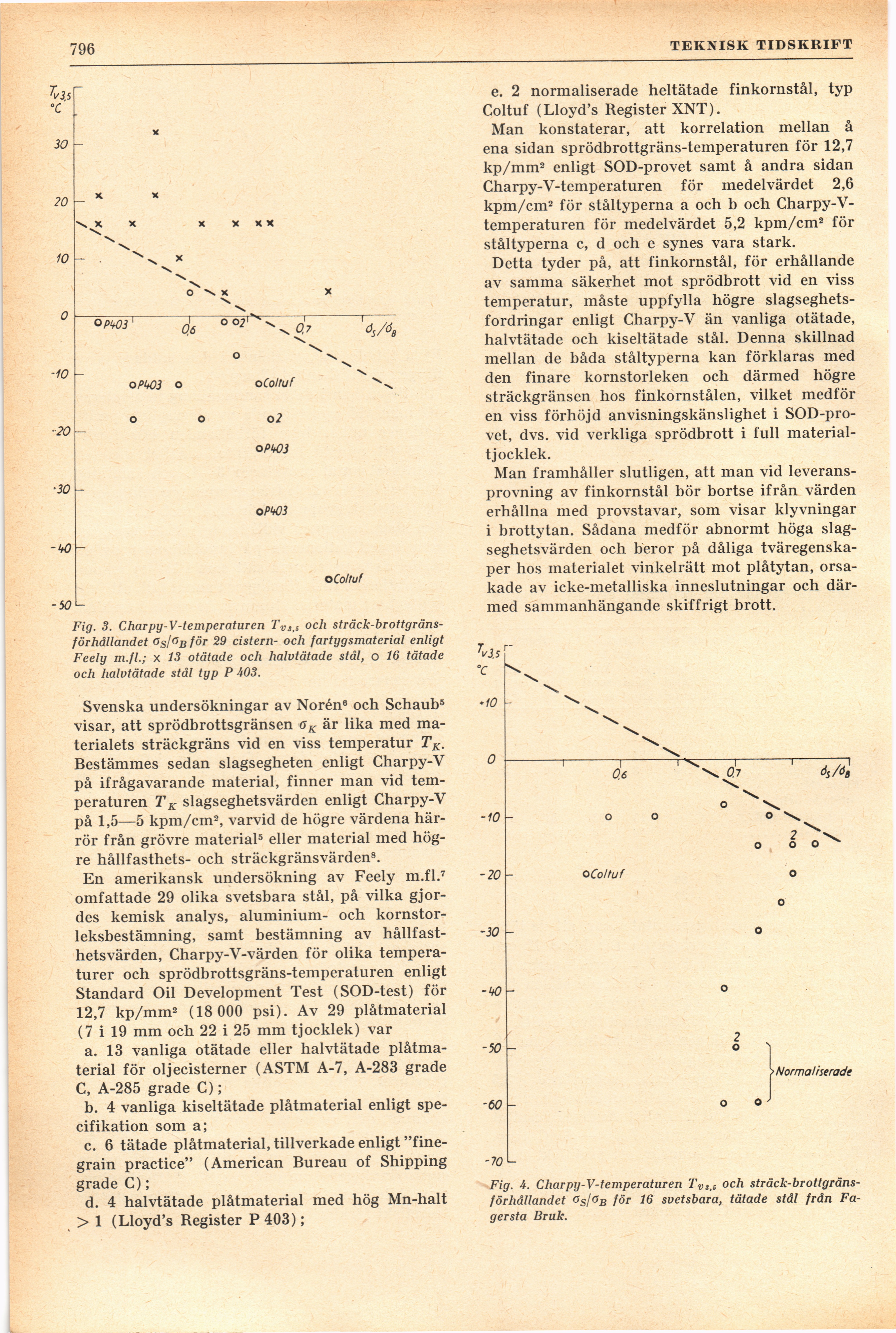

Fig. 3. Charpy-V-temperaturen TVJS och
sträck-brottgräns-förhållandet Gs/aB för 29 cistern- och fartygsmaterial enligt
Feely m.fl.; x 13 otätade och halvtätade stål, o 16 tätade
och halvtätade stål typ P 403.
Svenska undersökningar av Norén6 och Schaub5
visar, att sprödbrottsgränsen öK är lika med
materialets sträckgräns vid en viss temperatur TK.
Bestämmes sedan slagsegheten enligt Charpy-V
på ifrågavarande material, finner man vid
temperaturen TK slagseghetsvärden enligt Charpy-V
på 1,5—5 kpm/cm2, varvid de högre värdena
härrör från grövre material5 eller material ined
högre hållfasthets- och sträckgränsvärden8.
En amerikansk undersökning av Feely m.fl.7
omfattade 29 olika svetsbara stål, på vilka
gjordes kemisk analys, aluminium- och
kornstor-leksbestämning, samt bestämning av
hållfasthetsvärden, Charpy-V-värden för olika
temperaturer och sprödbrottsgräns-temperaturen enligt
Standard Oil Development Test (SOD-test) för
12,7 kp/mm2 (18 000 psi). Av 29 plåtmaterial
(7 i 19 mm och 22 i 25 mm tjocklek) var
a. 13 vanliga otätade eller halvtätade
plåtmaterial för oljecisterner (ASTM A-7, A-283 grade
C, A-285 grade C);
b. 4 vanliga kiseltätade plåtmaterial enligt
specifikation som a;
c. 6 tätade plåtmaterial, tillverkade enligt
"fine-grain practice" (American Bureau of Shipping
grade C);
d. 4 halvtätade plåtmaterial med hög Mn-halt
> 1 (Lloyd’s Register P403);
e. 2 normaliserade heltätade finkornstål, typ
Coltuf (Lloyd’s Register XNT).
Man konstaterar, att korrelation mellan å
ena sidan sprödbrottgräns-temperaturen för 12,7
kp/mm2 enligt SOD-provet samt å andra sidan
Charpy-V-temperaturen för medelvärdet 2,6
kpm/cm2 för ståltyperna a och b och
Charpy-V-temperaturen för medelvärdet 5,2 kpm/cm2 för
ståltyperna c, d och e synes vara stark.
Detta tyder på, att finkornstål, för erhållande
av samma säkerhet mot sprödbrott vid en viss
temperatur, måste uppfylla högre
slagseghets-fordringar enligt Charpy-V än vanliga otätade,
halvtätade och kiseltätade stål. Denna skillnad
mellan de båda ståltyperna kan förklaras med
den finare kornstorleken och därmed högre
sträckgränsen hos finkornstålen, vilket medför
en viss förhöjd anvisningskänslighet i
SOD-provet, dvs. vid verkliga sprödbrott i full
materialtjocklek.
Man framhåller slutligen, att man vid
leveransprovning av finkornstål bör bortse ifrån värden
erhållna med provstavar, som visar klyvningar
i brottytan. Sådana medför abnormt höga
slagseghetsvärden och beror på dåliga
tväregenskaper hos materialet vinkelrätt mot plåtytan,
orsakade av icke-metalliska inneslutningar och
därmed sammanhängande skiffrigt brott.
Fig. 4. Charpy-V-temperaturen TVi>s och
sträck-brottgräns-förhållandet °s/°b för 16 svetsbara, tätade stål från
Fagersta Bruk.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
