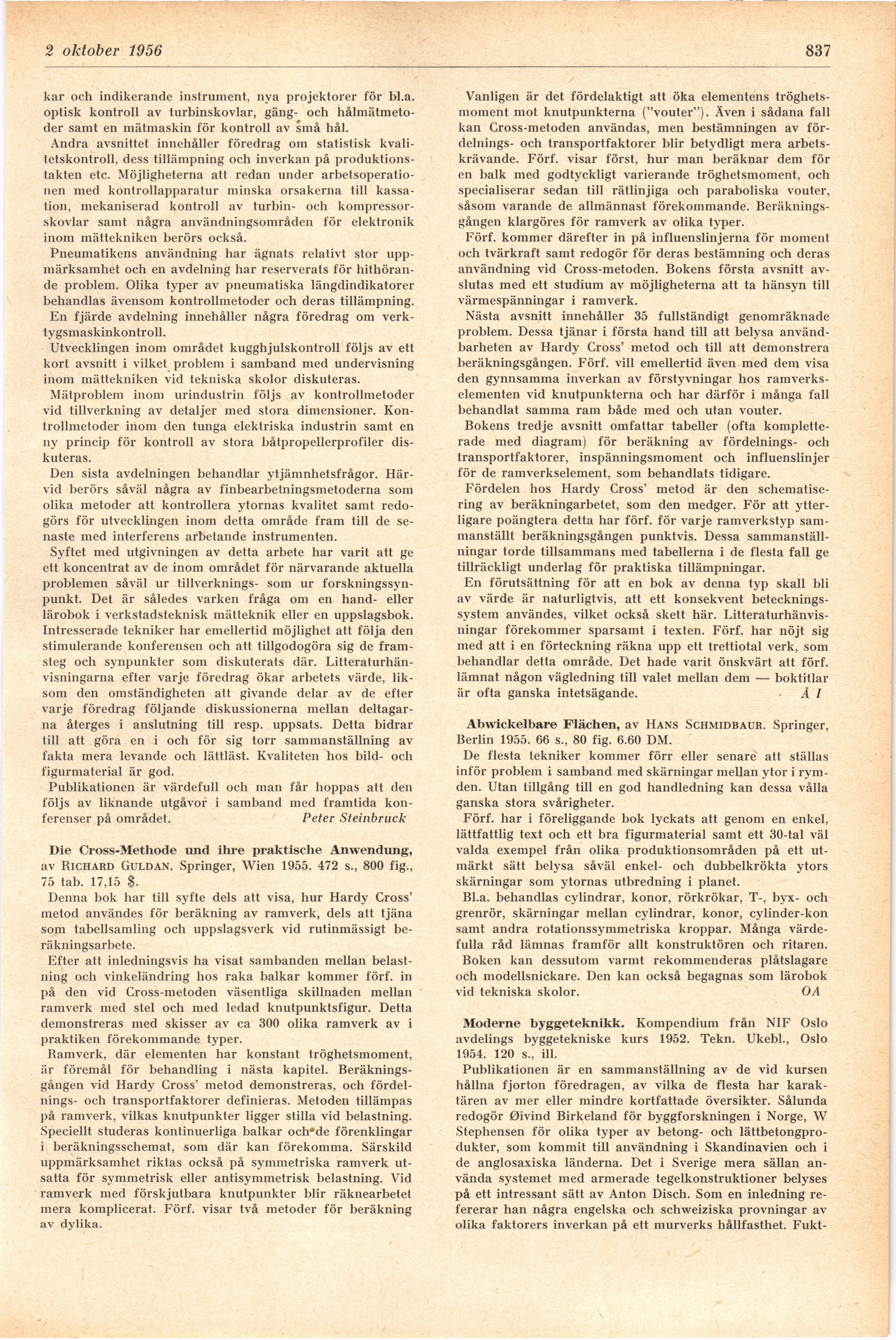

2 oktober 1956
837
kar och indikerande instrument, nya projektorer för bl.a.
optisk kontroll av turbinskovlar, gäng- och
hålmätmetoder samt en mätmaskin för kontroll av små hål.
Andra avsnittet innehåller föredrag om statistisk
kvalitetskontroll, dess tillämpning och inverkan på
produktionstakten etc. Möjligheterna att redan under
arbetsoperatio-nen med kontrollapparatur minska orsakerna till
kassation, mekaniserad kontroll av turbin- och
kompressor-skovlar samt några användningsområden för elektronik
inom mättekniken berörs också.
Pneumatikens användning har ägnats relativt stor
uppmärksamhet och en avdelning har reserverats för
hithörande problem. Olika typer av pneumatiska längdindikatorer
behandlas ävensom kontrollmetoder och deras tillämpning.
En fjärde avdelning innehåller några föredrag om
verktygsmaskinkontroll.
Utvecklingen inom området kugghjulskontroll följs av ett
kort avsnitt i vilket problem i samband med undervisning
inom mättekniken vid tekniska skolor diskuteras.
Mätproblem inom urindustrin följs av kontrollmetoder
vid tillverkning av detaljer med stora dimensioner.
Kontrollmetoder inom den tunga elektriska industrin samt en
ny princip för kontroll av stora båtpropellerprofiler
diskuteras.
Den sista avdelningen behandlar ytjämnhetsfrågor.
Härvid berörs såväl några av finbearbetningsmetoderna som
olika metoder att kontrollera ytornas kvalitet samt
redogörs för utvecklingen inom detta område fram till de
senaste med interferens arbetande instrumenten.
Syftet med utgivningen av detta arbete har varit att ge
ett koncentrat av de inom området för närvarande aktuella
problemen såväl ur tillverknings- som ur
forskningssynpunkt. Det är således varken fråga om en hand- eller
lärobok i verkstadsteknisk mätteknik eller en uppslagsbok.
Intresserade tekniker har emellertid möjlighet att följa den
stimulerande konferensen och att tillgodogöra sig de
framsteg och synpunkter som diskuterats där.
Litteraturhänvisningarna efter varje föredrag ökar arbetets värde,
liksom den omständigheten att givande delar av de efter
varje föredrag följande diskussionerna mellan
deltagarna återges i anslutning till resp. uppsats. Detta bidrar
till att göra en i och för sig torr sammanställning av
fakta mera levande och lättläst. Kvaliteten hos bild- och
figurmaterial är god.
Publikationen är värdefull och man får hoppas att den
följs av liknande utgåvor i samband med framtida
konferenser på området. Peter Steinbruck
Die Cross-Methode und ihre praktische Anwendung,
av Richard Guldan. Springer, Wien 1955. 472 s., 800 fig.,
75 tab. 17,15 $.
Denna bok har till syfte dels att visa, hur Hardy Cross’
metod användes för beräkning av ramverk, dels att tjäna
som tabellsamling och uppslagsverk vid rutinmässigt
beräkningsarbete.
Efter att inledningsvis ha visat sambanden mellan
belastning och vinkeländring hos raka balkar kommer förf. in
på den vid Cross-metoden väsentliga skillnaden mellan
ramverk med stel och med ledad knutpunktsfigur. Detta
demonstreras med skisser av ca 300 olika ramverk av i
praktiken förekommande typer.
Ramverk, där elementen har konstant tröghetsmoment,
är föremål för behandling i nästa kapitel.
Beräkningsgången vid Hardy Cross’ metod demonstreras, och
fördelnings- och transportfaktorer definieras. Metoden tillämpas
på ramverk, vilkas knutpunkter ligger stilla vid belastning.
Speciellt studeras kontinuerliga balkar och*de förenklingar
i beräkningsschemat, som där kan förekomma. Särskild
uppmärksamhet riktas också på symmetriska ramverk
utsatta för symmetrisk eller antisymmetrisk belastning. Vid
ramverk med förskjutbara knutpunkter blir räknearbetet
mera komplicerat. Förf. visar två metoder för beräkning
av dylika.
Vanligen är det fördelaktigt att öka elementens
tröghetsmoment mot knutpunkterna ("vouter"). Även i sådana fall
kan Cross-metoden användas, men bestämningen av
fördelnings- och transportfaktorer blir betydligt mera
arbets-krävande. Förf. visar först, hur man beräknar dem för
en balk med godtyckligt varierande tröghetsmoment, och
specialiserar sedan till rätlinjiga och paraboliska vouter,
såsom varande de allmännast förekommande.
Beräkningsgången klargöres för ramverk av olika typer.
Förf. kommer därefter in på influenslinjerna för moment
och tvärkraft samt redogör för deras bestämning och deras
användning vid Cross-metoden. Bokens första avsnitt
avslutas med ett studium av möjligheterna att ta hänsyn till
värmespänningar i ramverk.
Nästa avsnitt innehåller 35 fullständigt genomräknade
problem. Dessa tjänar i första hand till att belysa
användbarheten av Hardy Cross’ metod och till att demonstrera
beräkningsgången. Förf. vill emellertid även med dem visa
den gynnsamma inverkan av förstyvningar hos
ramverkselementen vid knutpunkterna och har därför i många fall
behandlat samma ram både med och utan vouter.
Bokens tredje avsnitt omfattar tabeller (ofta
kompletterade med diagram) för beräkning av fördelnings- och
transportfaktorer, inspänningsmoment och influenslinjer
för de ramverkselement, som behandlats tidigare.
Fördelen hos Hardy Cross’ metod är den
schematise-ring av beräkningarbetet, som den medger. För att
ytterligare poängtera detta har förf. för varje ramverkstyp
sammanställt beräkningsgången punktvis. Dessa
sammanställningar torde tillsammans med tabellerna i de flesta fall ge
tillräckligt underlag för praktiska tillämpningar.
En förutsättning för att en bok av denna typ skall bli
av värde är naturligtvis, att ett konsekvent
beteckningssystem användes, vilket också skett här.
Litteraturhänvisningar förekommer sparsamt i texten. Förf. har nöjt sig
med att i en förteckning räkna upp ett trettiotal verk, som
behandlar detta område. Det hade varit önskvärt att förf.
lämnat någon vägledning till valet mellan dem — boktitlar
är ofta ganska intetsägande. Å I
Abwickelbare Flächen, av Hans Schmidraur. Springer,
Berlin 1955. 66 s., 80 fig. 6.60 DM.
De flesta tekniker kommer förr eller senare att ställas
inför problem i samband med skärningar mellan ytor i
rymden. Utan tillgång till en god handledning kan dessa vålla
ganska stora svårigheter.
Förf. har i föreliggande bok lyckats att genom en enkel,
lättfattlig text och ett bra figurmaterial samt ett 30-tal väl
valda exempel från olika produktionsområden på ett
utmärkt sätt belysa såväl enkel- och dubbelkrökta ytors
skärningar som ytornas utbredning i planet.
Bl.a. behandlas cylindrar, konor, rörkrökar, T-, byx- och
grenrör, skärningar mellan cylindrar, konor, cylinder-kon
samt andra rotationssymmetriska kroppar. Många
värdefulla råd lämnas framför allt konstruktören och ritaren.
Boken kan dessutom varmt rekommenderas plåtslagare
och modellsnickare. Den kan också begagnas som lärobok
vid tekniska skolor. O A
Möderne byggeteknikk. Kompendium från NIF Oslo
avdelings byggetekniske kurs 1952. Tekn. Ukebl., Oslo
1954. 120 s., ill.
Publikationen är en sammanställning av de vid kursen
hållna fjorton föredragen, av vilka de flesta har
karaktären av mer eller mindre kortfattade översikter. Sålunda
redogör Øivind Birkeland för byggforskningen i Norge, W
Stephensen för olika typer av betong- och
lättbetongprodukter, som kommit till användning i Skandinavien och i
de anglosaxiska länderna. Det i Sverige mera sällan
använda systemet med armerade tegelkonstruktioner belyses
på ett intressant sätt av Anton Disch. Som en inledning
refererar han några engelska och schweiziska provningar av
olika faktorers inverkan på ett murverks hållfasthet. Fukt-
