Full resolution (JPEG) - On this page / på denna sida - H. 37. 9 oktober 1956 - Dagens gummimaterial — och morgondagens, av Hans Palmgren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

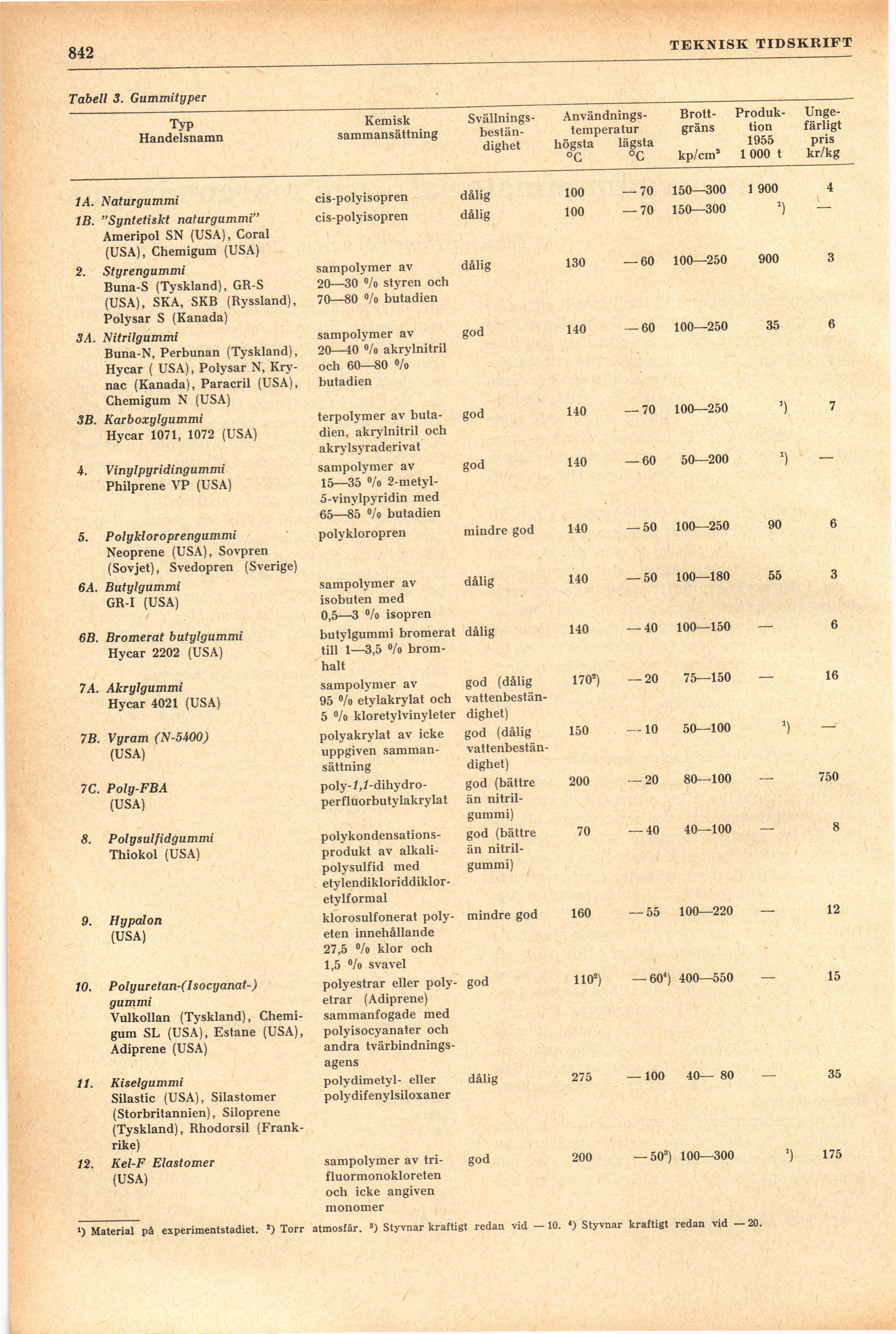

842 ’ TEKNISK TIDSKRIFT
Tabell 3. Gummityper
Typ Handelsnamn Kemisk sammansättning [-Svällnings-bestän-dighet Användningstemperatur-] {+Svällnings- bestän- dighet Användnings- temperatur+} högsta lägsta °C °C [-Brottgräns-] {+Brott- gräns+} kp/cm2 [-Produktion-] {+Produk- tion+} 1955 1 000 t [-Ungefärligt-] {+Unge- färligt+} pris kr/kg
1A. Naturgummi cis-polyisopren dålig 100 — 70 150—300 1 900 4
IB. "Syntetiskt naturgummi" Ameripol SN (USA), Coral (USA), Chemigum (USA) cis-polyisopren dålig 100 — 70 150—300
2. Styrengummi Buna-S (Tyskland), GR-S (USA), SKA, SKB (Ryssland), Polysar S (Kanada) sampolymer av 20—30 °/o styren och 70—80 %> butadien dålig 130 — 60 100—250 900 3
3A. Nitrilgummi Buna-N, Perbunan (Tyskland), Hycar ( USA), Polysar N,
Kry-nac (Kanada), Paracril (USA), Chemigum N (USA) sampolymer av 20—10 °/o akrylnitril och 60—80 "»/o butadien god 140 — 60 100—250 35 6
3B. Karboxylgummi Hycar 1071, 1072 (USA) terpolymer av
butadien, akrylnitril och akrylsyraderivat god 140 — 70 100—250 5) 7
4. Vinylpyridingummi Philprene VP (USA) sampolymer av 15—35 %
2-metyl-5-vinylpyridin med 65—85 % butadien god 140 — 60 50—200 x)
5. Polykloroprengummi Neoprene (USA), Sovpren (Sovjet), Svedopren (Sverige) polykloropren mindre god 140 — 50 100—250 90 6
6A. Butylgummi GR-I (USA) / sampolymer av isobuten med 0,5—3 % isopren dålig 140 — 50 100—180 55 3
6B. Bromerat butylgummi Hycar 2202 (USA) butylgummi bromerat till 1—3,5 °/o
brom-halt dålig 140 — 40 100—150 6
7A. Akrylgummi Hycar 4021 (USA) sampolymer av 95 % etylakrylat och 5 o/o kloretylvinyleter god (dålig
vattenbeständighet) 1702) — 20 75—150 16
7 B. Vy ram (N-5400) (USA) polyakrylat av icke uppgiven
sammansättning god (dålig
vattenbeständighet) 150 — 10 50—100 *)
7C. Poly-FBA (USA) [-poly-/,7-dihydro-perfluorbutylakrylat-] {+poly-/,7-dihydro- perfluorbutylakrylat+} god (bättre än
nitrilgummi) 200 — 20 80—100 750
5. Polysulfidgummi Thiokol (USA) [-polykondensations-produkt-] {+polykondensations- produkt+} av
alkali-polysulfid med
etylendikloriddiklor-etylformal god (bättre än
nitrilgummi) 70 — 40 40—100 8
9. Hypalon (USA) klorosulfonerat
polyeten innehållande 27,5 % klor och 1,5 % svavel mindre god 160 — 55 100—220 12
10. Polyuretan-(Isocyanat-) gummi Vulkollan (Tyskland),
Chemigum SL (USA), Estane (USA), Adiprene (USA) polyestrar eller
poly-etrar (Adiprene) sammanfogade med polyisocyanater och andra
tvärbindnings-agens god 1102) — 60*) 400—550 15
11. Kiselgummi Silastic (USA), Silastomer (Storbritannien), Siloprene (Tyskland), Rhodorsil
(Frankrike) polydimetyl- eller polydifenylsiloxaner dålig 275 — 100 40— 80 35
12. Kel-F Elastomer (USA) sampolymer av
tri-fluormonokloreten och icke angiven monomer god 200 — 503) 100—300 l) 175
*) Material på experimentstadiet. *) Torr atmosfär. 3) Styvnar kraftigt redan vid — 10. 4) Styvnar kraftigt redan vid — 20.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
