nybyggen
300 MW atomkraftverk
Tre stora atomkraftverk har kontrakterats i
Storbritannien. Två av kraftverken är för Central
Elec-tricity Authority; det ena som skall byggas i
Brad-well, Essex, får 300 MW nettoeffekt, och det andra
i Berkeley, Glocestershire, får 275 MW nettoeffekt.
Det tredje kraftverket, som skall byggas i Skottland,
får 360 MW installerad effekt och 300—320 MW
nettoeffekt.
Kraftverken avses bli färdiga 1961.
Varken anläggningskostnaderna eller
driftkostnaderna för dessa stora kraftverk har man kunnat
beräkna någorlunda exakt. Man har dock
uppskattat den sammanlagda anläggningskostnaden för
dessa tre kraftverk till minst 120 M£, vilket i svensk
valuta skulle motsvara ca 2 000 kr/kW. Kostnaden
skulle alltså bli 2,5—3 gånger så stor som för ett
jämförbart kol- eller oljeeldat kraftverk.
Självkostnaderna för elenergin från dessa atom-
kraftverk kommer därför troligen att bli högre än
från bränsleeldade kraftverk. Man hoppas
emellertid att, då man vunnit större erfarenheter med
atomkraftverk, kunna nedbringa
anläggningskostnaderna, så att de med avseende på elenergipriset
skall kunna konkurrera med ångkraftverken och
möjligen även ge lägre kostnader än dessa.
Den skotska anläggningen skall utrustas med två
gaskylda reaktorer med naturligt uran s®m bränsle
och grafit som moderator, fig. 1. Varje reaktor med
tillhörande åtta ånggeneratorer kommer att väga
ca 70 000 t. Den cylindriska kärnan i en reaktor
får 15 m diameter och 8,5 m höjd. Den totala
uranmängden i de båda reaktorerna blir 500 t.
Beaktor-kärnan med hölje skall inneslutas i en sfärisk
stålbehållare med 21 m diameter och 76 mm
godstjocklek, vilken kommer att väga nära 1 000 t.
Kylgasen, koldioxid, kommer att cirkuleras vid
10,5 at tryck. I de åtta värmeväxlarna, dvs.
ång-generatorerna, som är placerade runt varje
reaktor, skall alstras ånga av två tryck, nämligen 41 at
(370°C temperatur) och 11 at (355°C). Till varje
ånggenerator hör en 2 200 hk fläkt.
Gastemperaturen i inloppet till reaktorn blir 200°C och i
utloppet 400°C.
Anläggningen får sex 60 MW tvåtrycksångturbiner
med vätgaskylda generatorer.
Kraftverken i Bradley och Berkeley kommer att få
likartad uppbyggnad som det skotska med
reaktorer med naturligt uran, grafit och gaskylning med
koldioxid, alltså samma typ som användes i det
under 1956 igångkörda atomkraftverket Calder Hall
(Engineer 21 dec. 1956 s. 891—893, Engineering 21
dec. 1956 s. 793—796). Wll

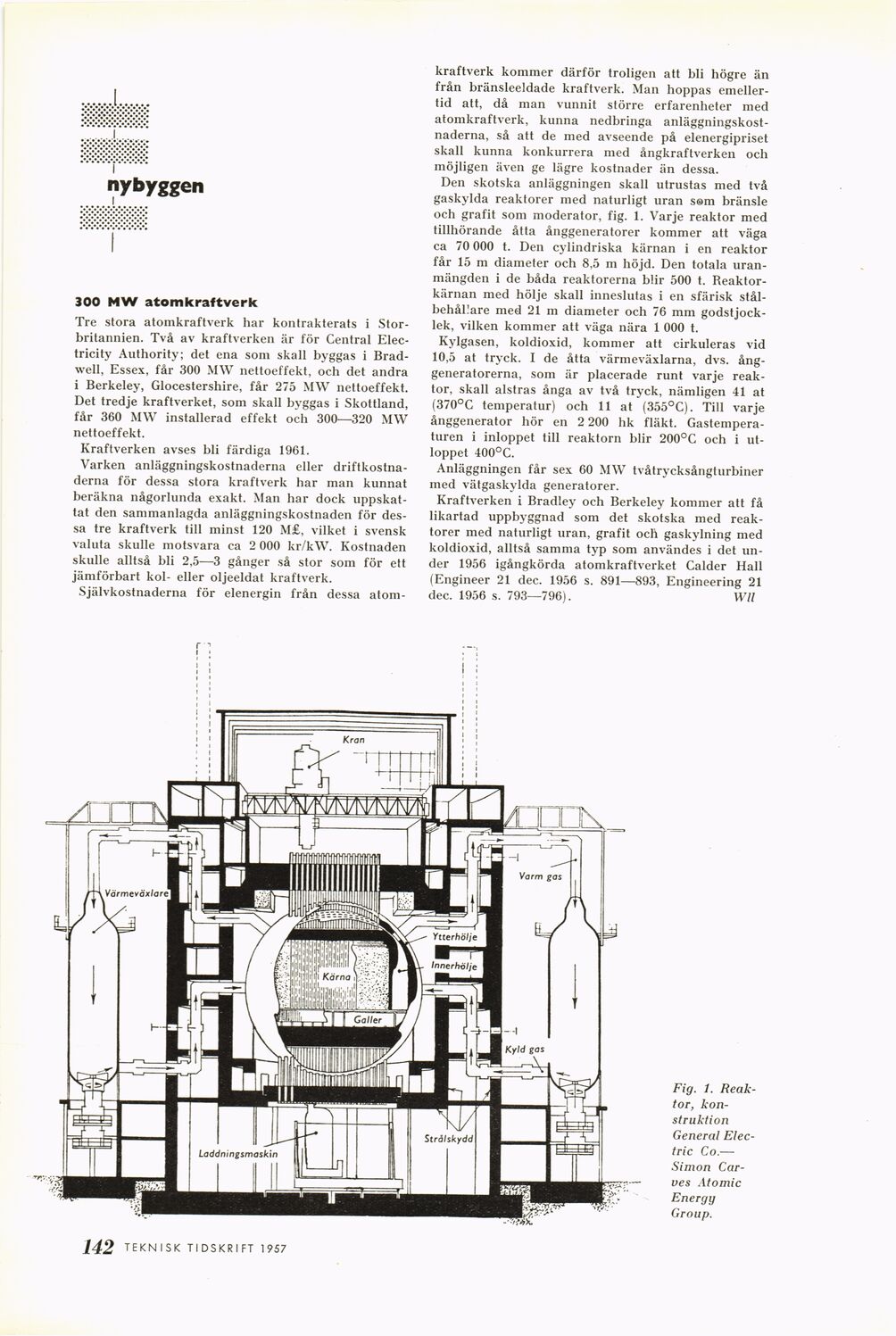

Fig. 1.
Reaktor, konstruktion
General
Electric Co.—
Simon
Car-ves Atomic
Energy
Group.
TEKNISK TIDSKRIFT 1957 jf!5
