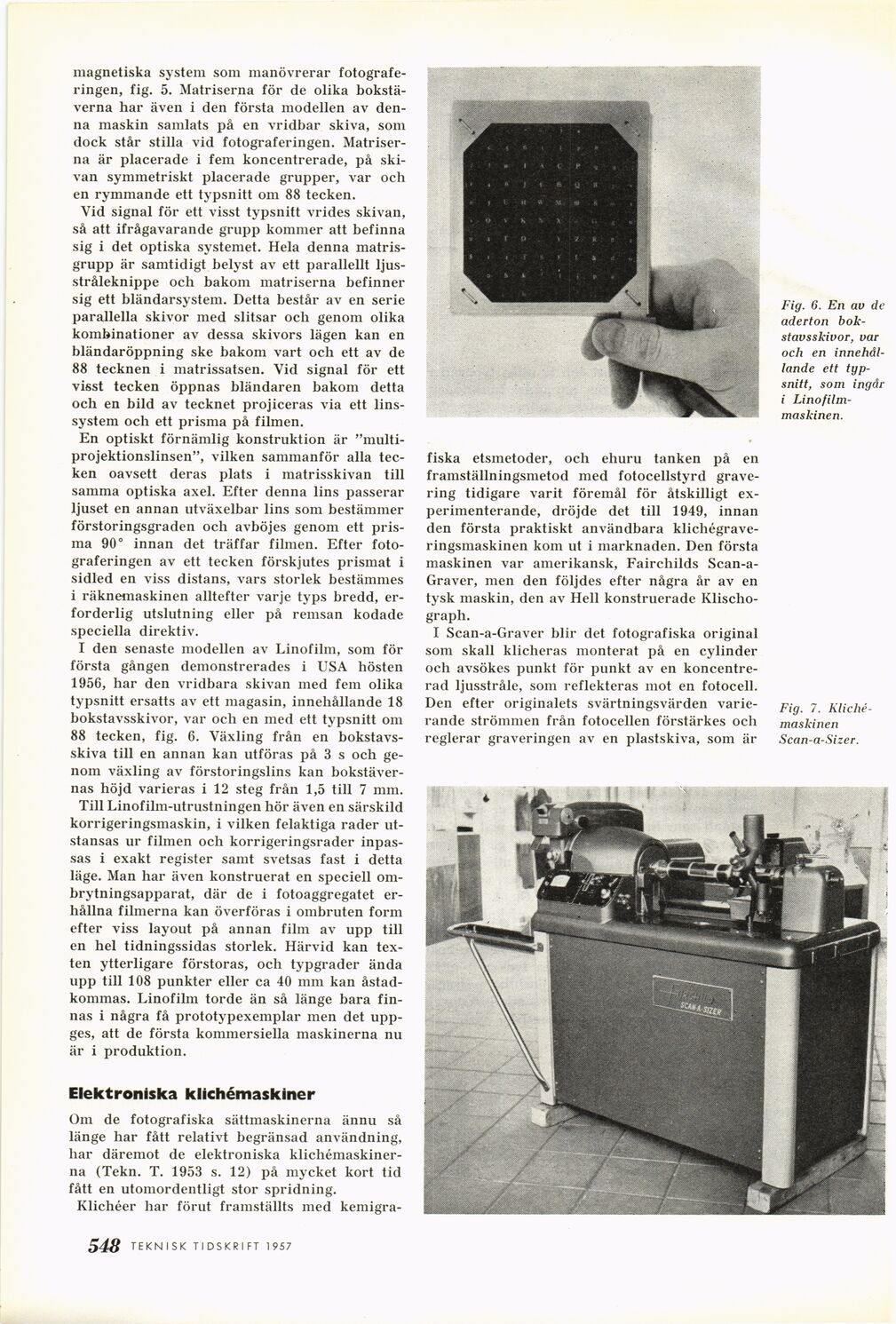

magnetiska system som manövrerar
fotograferingen, fig. 5. Matriserna för de olika
bokstäverna har även i den första modellen av
denna maskin samlats på en vridbar skiva, som
dock står stilla vid fotograferingen.
Matriserna är placerade i fem koncentrerade, på
skivan symmetriskt placerade grupper, var och
en rymmande ett typsnitt om 88 tecken.
Vid signal för ett visst typsnitt vrides skivan,
så att ifrågavarande grupp kommer att befinna
sig i det optiska systemet. Hela denna
matrisgrupp är samtidigt belyst av ett parallellt
ljusstråleknippe och bakom matriserna befinner
sig ett bländarsystem. Detta består av en serie
parallella skivor med slitsar och genom olika
kombinationer av dessa skivors lägen kan en
bländaröppning ske bakom vart och ett av de
88 tecknen i matrissatsen. Vid signal för ett
visst tecken öppnas bländaren bakom detta
och en bild av tecknet projiceras via ett
linssystem och ett prisma på filmen.
En optiskt förnämlig konstruktion är
"multi-projektionslinsen", vilken sammanför alla
tecken oavsett deras plats i matrisskivan till
samma optiska axel. Efter denna lins passerar
ljuset en annan utväxelbar lins som bestämmer
förstoringsgraden och avböjes genom ett
prisma 90° innan det träffar filmen. Efter
fotograferingen av ett tecken förskjutes prismat i
sidled en viss distans, vars storlek bestämmes
i räknemaskinen alltefter varje typs bredd,
erforderlig utslutning eller på remsan kodade
speciella direktiv.
I den senaste modellen av Linofilm, som för
första gången demonstrerades i USA hösten
1956, har den vridbara skivan med fem olika
typsnitt ersatts av ett magasin, innehållande 18
bokstavsskivor, var och en med ett typsnitt om
88 tecken, fig. 6. Växling från en
bokstavsskiva till en annan kan utföras på 3 s och
genom växling av förstoringslins kan
bokstävernas höjd varieras i 12 steg från 1,5 till 7 mm.
Till Linofilm-utrustningen hör även en särskild
korrigeringsmaskin, i vilken felaktiga rader
utstansas ur filmen och korrigeringsrader
inpassas i exakt register samt svetsas fast i detta
läge. Man har även konstruerat en speciell
om-brytningsapparat, där de i fotoaggregatet
erhållna filmerna kan överföras i ombruten form
efter viss layout på annan film av upp till
en hel tidningssidas storlek. Härvid kan
texten ytterligare förstoras, och typgrader ända
upp till 108 punkter eller ca 40 mm kan
åstadkommas. Linofilm torde än så länge bara
finnas i några få prototypexemplar men det
uppges, att de första kommersiella maskinerna nu
är i produktion.
Elektroniska klichémaskiner
Om de fotografiska sättmaskinerna ännu så
länge har fått relativt begränsad användning,
har däremot de elektroniska
klichémaskinerna (Tekn. T. 1953 s. 12) på mycket kort tid
fått en utomordentligt stor spridning.
Klichéer har förut framställts med kemigra-
fiska etsmetoder, och ehuru tanken på en
framställningsmetod med fotocellstyrd
gravering tidigare varit föremål för åtskilligt
experimenterande, dröjde det till 1949, innan
den första praktiskt användbara
klichégrave-ringsmaskinen kom ut i marknaden. Den första
maskinen var amerikansk, Fairchilds
Scan-a-Graver, men den följdes efter några år av en
tysk maskin, den av Hell konstruerade
Klischo-graph.
I Scan-a-Graver blir det fotografiska original
som skall klicheras monterat på en cylinder
och avsökes punkt för punkt av en
koncentrerad ljusstråle, som reflekteras mot en fotocell.
Den efter originalets svärtningsvärden
varierande strömmen från fotocellen förstärkes och
reglerar graveringen av en plastskiva, som är
Fig. 6. En av de
aderton
bokstavsskivor, var
och en
innehållande ett
typsnitt, som ingår
i
Linofilm-maskinen.
Fig. 7.
Klichémaskinen
Scan-a-Sizer.
