Ändelsen id i acid[itet), oxid m.fl. är däremot
latinsk, utgår från adjektiv såsom acidus ’sur’.
Latinska ändelser är också i flertalet ord an, in, ön,
ol, at till bildning av kemiska termer; yl går
däremot tillbaka på grekiska hyle ’stoff, ämne’; al har
skiftande ursprung, men kommer i vissa ord från
den arabiska artikeln i al kohol, al-gebra. G B
nya produkter
Rotationsviskosimeter. En enligt uppgift robust
och lätthanterlig rotationsviskosimeter drivs av en
vridbart upphängd synkronmotor som ger en
cylindrisk sänkkropp en konstant rotationshastighet i
provvätskan. Då denna finns i ett cylindriskt kärl
vars axel sammanfaller med sänkkroppens, uppstår
en väldefinierad, laminär strömning i vätskeskiktet
mellan sänkkropp och kärlvägg.
Motståndet mot den förras rotation är då
proportionell mot vätskans dynamiska viskositet, och det
visar sig som ett vridmoment som överförs till
motorn. Denna vrider sig varvid den spänner två
fjädrar av berylliumkoppar tills jämvikt uppnås.
Vridningsvinkeln anges av en visare på en skala som
direkt visar provets dynamiska viskositet.
Med direktkopplad motor (750 r/m) kan man mäta
viskositeter på upp till 100 P. För större
viskositeter används två utväxlingar som tillåter mätning
upp till 10 kP. Det finns dessutom möjlighet att nå
upp till 100 kP. Med ett särskilt aggregat kan man
mäta viskosimeter på 1—10 cP med stor
noggrannhet. Endast ca 15 nil prov behövs för en mätning.
Tillverkare är H Schou A/S, Gentofte, Danmark,
som i Sverige representeras av Ingenjörsfirman R E
Christenson, Göteborg.
En snabbtorkande lackfärg för industrin har
utarbetats i Sverige. Den har en termoplast som
bindemedel och är av två huvudtyper; den ena
(Bex) är avsedd för allmänt bruk, den andra
(Ke-mires) är särskilt resistent mot kemikalier. Av båda
typerna tillverkas lufttorkande och ugnstorkande
lackfärger. De fäster utmärkt utan grundning på
många material, såsom stål, aluminium, vitplåt,
bakelit, eternit, esterplast, puts, betong och tegel.
Färgen kan strykas med pensel, sprutas eller
påföras genom doppning. Den lär inte bilda skinn ens
i öppna kärl. Den lufttorkande lacken hårdnar
ungefär lika snabbt som cellulosalacker.
Brännlacker-na torkar på 15 min vid 80°C, på 10 min vid 120°C
och på 2 min vid 180°C.
Tillverkare är Oscar Bäcksins AB, Göteborg.

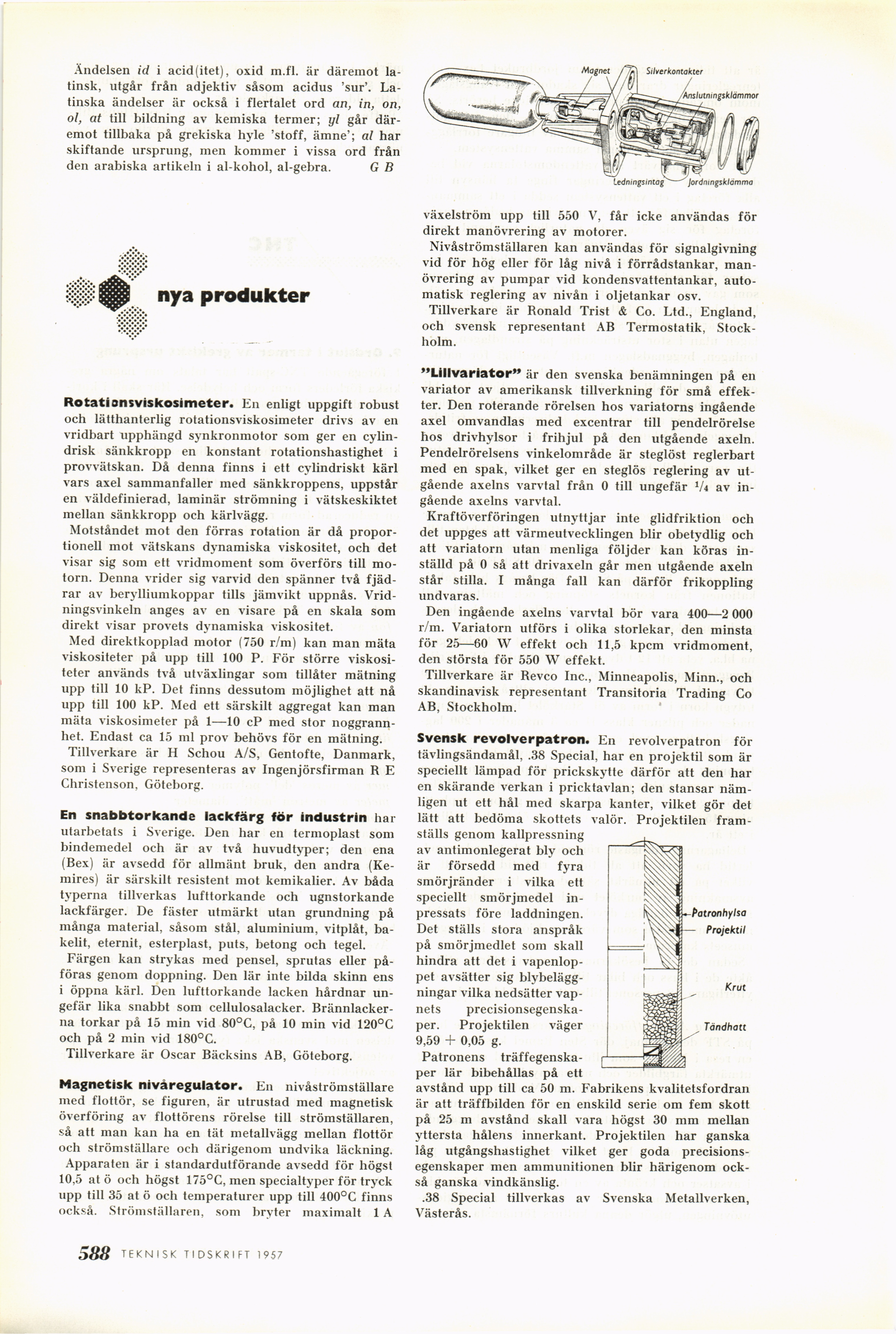

Magnetisk nivåregulator. En nivåströmställare
med flottör, se figuren, är utrustad med magnetisk
överföring av flottörens rörelse till strömställaren,
så att man kan ha en tät metallvägg mellan flottör
och strömställare och därigenom undvika läckning.
Apparaten är i standardutförande avsedd för högst
10,5 atö och högst 175°C, men specialtyper för tryck
upp till 35 at ö och temperaturer upp till 400°C finns
också. Strömställaren, som bryter maximalt 1 A
växelström upp till 550 V, får icke användas för
direkt manövrering av motorer.
Nivåströmställaren kan användas för signalgivning
vid för hög eller för låg nivå i förrådstankar,
manövrering av pumpar vid kondensvattentankar,
automatisk reglering av nivån i oljetankar osv.
Tillverkare är Ronald Trist & Co. Ltd., England,
och svensk representant AB Termostatik,
Stockholm.
"Lillvariator" är den svenska benämningen på en
variator av amerikansk tillverkning för små
effekter. Den roterande rörelsen hos variatorns ingående
axel omvandlas med excentrar till pendelrörelse
hos drivhylsor i frihjul på den utgående axeln.
Pendelrörelsens vinkelområde är steglöst reglerbart
med en spak, vilket ger en steglös reglering av
utgående axelns varvtal från 0 till ungefär V< av
ingående axelns varvtal.
Kraftöverföringen utnyttjar inte glidfriktion och
det uppges att värmeutvecklingen blir obetydlig och
att variatorn utan menliga följder kan köras
inställd på 0 så att drivaxeln går men utgående axeln
står stilla. I många fall kan därför frikoppling
undvaras.
Den ingående axelns varvtal bör vara 400—2 000
r/m. Variatorn utförs i olika storlekar, den minsta
för 25—60 W effekt och 11,5 kpcm vridmoment,
den största för 550 W effekt.
Tillverkare är Revco Inc., Minneapolis, Minn., och
skandinavisk representant Transitoria Trading Co
AB, Stockholm.
Svensk revolverpatron. En revolverpatron för
tävlingsändamål, .38 Special, har en projektil som är
speciellt lämpad för prickskytte därför att den har
en skärande verkan i pricktavlan; den stansar
nämligen ut ett hål med skarpa kanter, vilket gör det
lätt att bedöma skottets valör. Projektilen
framställs genom kallpressning
av antimonlegerat bly och
är försedd med fyra
smörjränder i vilka ett
speciellt smörjmedel
inpressats före laddningen.
Det ställs stora anspråk
på smörjmedlet som skall
hindra att det i
vapenloppet avsätter sig
blybeläggningar vilka nedsätter
vapnets precisionsegenskaper. Projektilen väger
9,59 + 0,05 g.
Patronens
träffegenskaper lär bibehållas på ett
avstånd upp till ca 50 m. Fabrikens kvalitetsfordran
är att träffbilden för en enskild serie om fem skott
på 25 m avstånd skall vara högst 30 mm mellan
yttersta hålens innerkant. Projektilen har ganska
låg utgångshastighet vilket ger goda
precisionsegenskaper men ammunitionen blir härigenom
också ganska vindkänslig.
.38 Special tillverkas av Svenska Metallverken,
Västerås.
