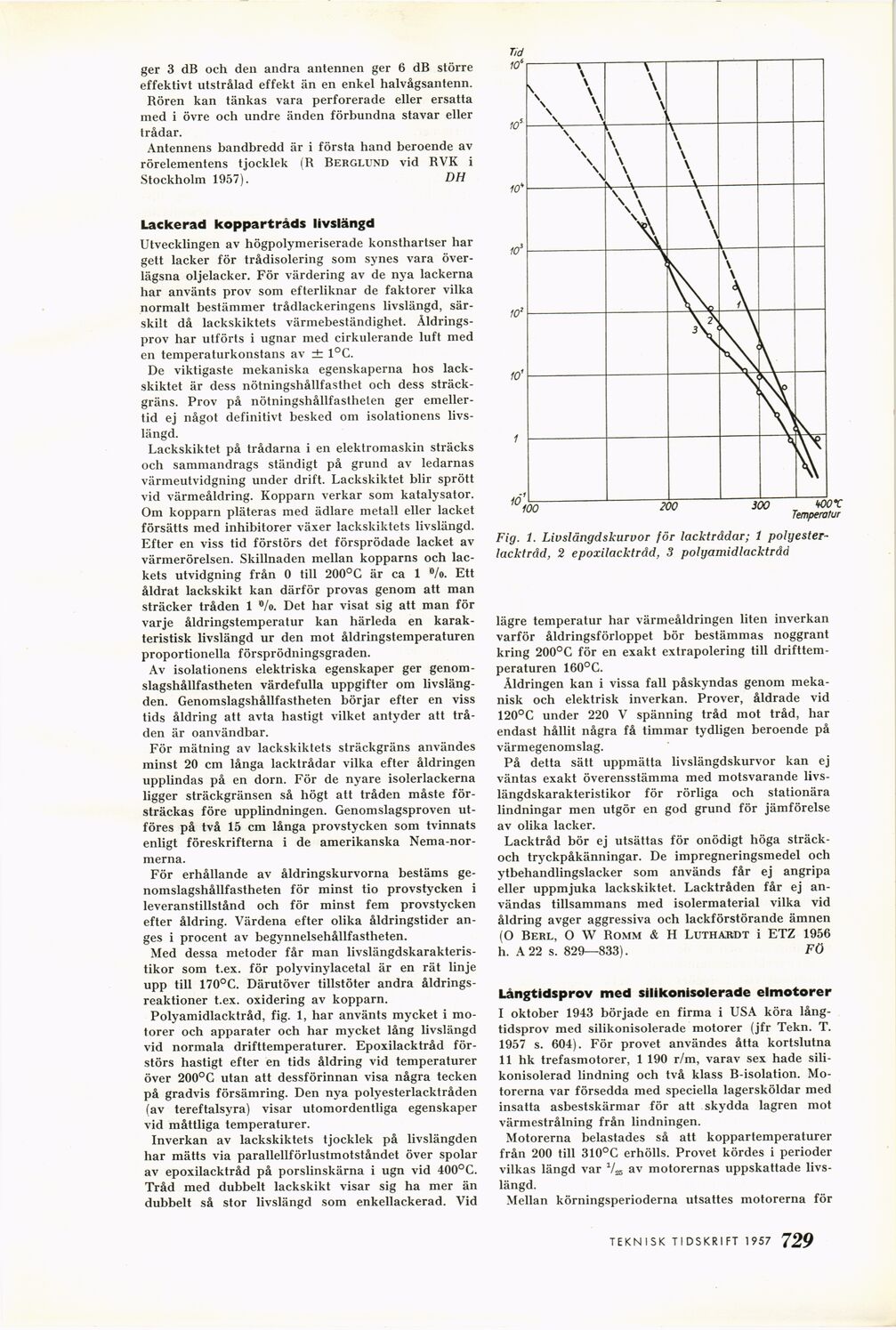

ger 3 dB och den andra antennen ger 6 dB större
effektivt utstrålad effekt än en enkel halvågsantenn.
Rören kan tänkas vara perforerade eller ersatta
med i övre och undre änden förbundna stavar eller
trådar.
Antennens bandbredd är i första hand beroende av
rörelementens tjocklek (R Berglund vid RVK i
Stockholm 1957). DH
Lackerad koppartråds livslängd
Utvecklingen av högpolymeriserade konsthartser har
gett läcker för trådisolering som synes vara
överlägsna oljelacker. För värdering av de nya lackerna
har använts prov som efterliknar de faktorer vilka
normalt bestämmer trådlackeringens livslängd,
särskilt då lackskiktets värmebeständighet.
Åldringsprov har utförts i ugnar med cirkulerande luft med
en temperaturkonstans av ± 1°C.
De viktigaste mekaniska egenskaperna hos
lackskiktet är dess nötningshållfasthet och dess
sträckgräns. Prov på nötningshållfasthelen ger
emellertid ej något definitivt besked om isolationens
livslängd.
Lackskiktet på trådarna i en elektromaskin sträcks
och sammandrags ständigt på grund av ledarnas
värmeutvidgning under drift. Lackskiktet blir sprött
vid värmeåldring. Kopparn verkar som katalysator.
Om kopparn pläteras med ädlare metall eller lacket
försätts med inhibitorer växer lackskiktets livslängd.
Efter en viss tid förstörs det försprödade lacket av
värmerörelsen. Skillnaden mellan kopparns och
lackets utvidgning från 0 till 200°C är ca 1 %>. Ett
åldrat lackskikt kan därför provas genom att man
sträcker tråden 1 °/o. Det har visat sig att man för
varje åldringstemperatur kan härleda en
karakteristisk livslängd ur den mot åldringstemperaturen
proportionella försprödningsgraden.
Av isolationens elektriska egenskaper ger
genomslagshållfastheten värdefulla uppgifter om
livslängden. Genomslagshållfastheten börjar efter en viss
tids åldring att avta hastigt vilket antyder att
tråden är oanvändbar.
För mätning av lackskiktets sträckgräns användes
minst 20 cm långa lacktrådar vilka efter åldringen
upplindas på en dorn. För de nyare isolerlackerna
ligger sträckgränsen så högt att tråden måste
försträckas före upplindningen. Genomslagsproven
utföres på två 15 cm långa provstycken som tvinnats
enligt föreskrifterna i de amerikanska
Nema-nor-merna.
För erhållande av åldringskurvorna bestäms
genomslagshållfastheten för minst tio provstycken i
leveranstillstånd och för minst fem provstycken
efter åldring. Värdena efter olika åldringstider
anges i procent av begynnelsehållfastheten.
Med dessa metoder får man
livslängdskarakteris-tikor som t.ex. för polyvinylacetal är en rät linje
upp till 170°C. Därutöver tillstöter andra
åldringsreaktioner t.ex. oxidering av kopparn.
Polyamidlacktråd, fig. 1, har använts mycket i
motorer och apparater och har mycket lång livslängd
vid normala drifttemperaturer. Epoxilacktråd
förstörs hastigt efter en tids åldring vid temperaturer
över 200°G utan att dessförinnan visa några tecken
på gradvis försämring. Den nya polyesterlacktråden
(av tereftalsyra) visar utomordentliga egenskaper
vid måttliga temperaturer.
Inverkan av lackskiktets tjocklek på livslängden
har mätts via parallellförlustmotståndet över spolar
av epoxilacktråd på porslinskärna i ugn vid 400°C.
Tråd med dubbelt lackskikt visar sig ha mer än
dubbelt så stor livslängd som enkellackerad. Vid
Temperatur
Fig. 1. Livslängdskurvor för lacktrådar; 1
polyester-lacktråd, 2 epoxilacktråd, 3 polyamidlacktråd
lägre temperatur har värmeåldringen liten inverkan
varför åldringsförloppet bör bestämmas noggrant
kring 200°C för en exakt extrapolering till
drifttemperaturen 160°C.
Åldringen kan i vissa fall påskyndas genom
mekanisk och elektrisk inverkan. Prover, åldrade vid
120°C under 220 V spänning tråd mot tråd, har
endast hållit några få timmar tydligen beroende på
värmegenomslag.
På detta sätt uppmätta livslängdskurvor kan ej
väntas exakt överensstämma med motsvarande
livs-längdskarakteristikor för rörliga och stationära
lindningar men utgör en god grund för jämförelse
av olika läcker.
Lacktråd bör ej utsättas för onödigt höga
sträck-och tryckpåkänningar. De impregneringsmedel och
ytbehandlingslacker som används får ej angripa
eller uppmjuka lackskiktet. Lacktråden får ej
användas tillsammans med isolermaterial vilka vid
åldring avger aggressiva och lackförstörande ämnen
(O Berl, O W Romm & H Luthaädt i ETZ 1956
h. A 22 s. 829—833). Fö
Långtidsprov med silikonisolerade elmotorer
I oktober 1943 började en firma i USA köra
långtidsprov med silikonisolerade motorer (jfr Tekn. T.
1957 s. 604). För provet användes åtta kortslutna
II hk trefasmotorer, 1 190 r/m, varav sex hade
sili-konisolerad lindning och två klass B-isolation.
Motorerna var försedda med speciella lagersköldar med
insatta asbestskärmar för att skydda lagren mot
värmestrålning från lindningen.
Motorerna belastades så att koppartemperaturer
från 200 till 310°C erhölls. Provet kördes i perioder
vilkas längd var V-s av motorernas uppskattade
livslängd.
Mellan körningsperioderna utsattes motorerna för
TEKNISK TIDSKRIFT 1957 7 09
