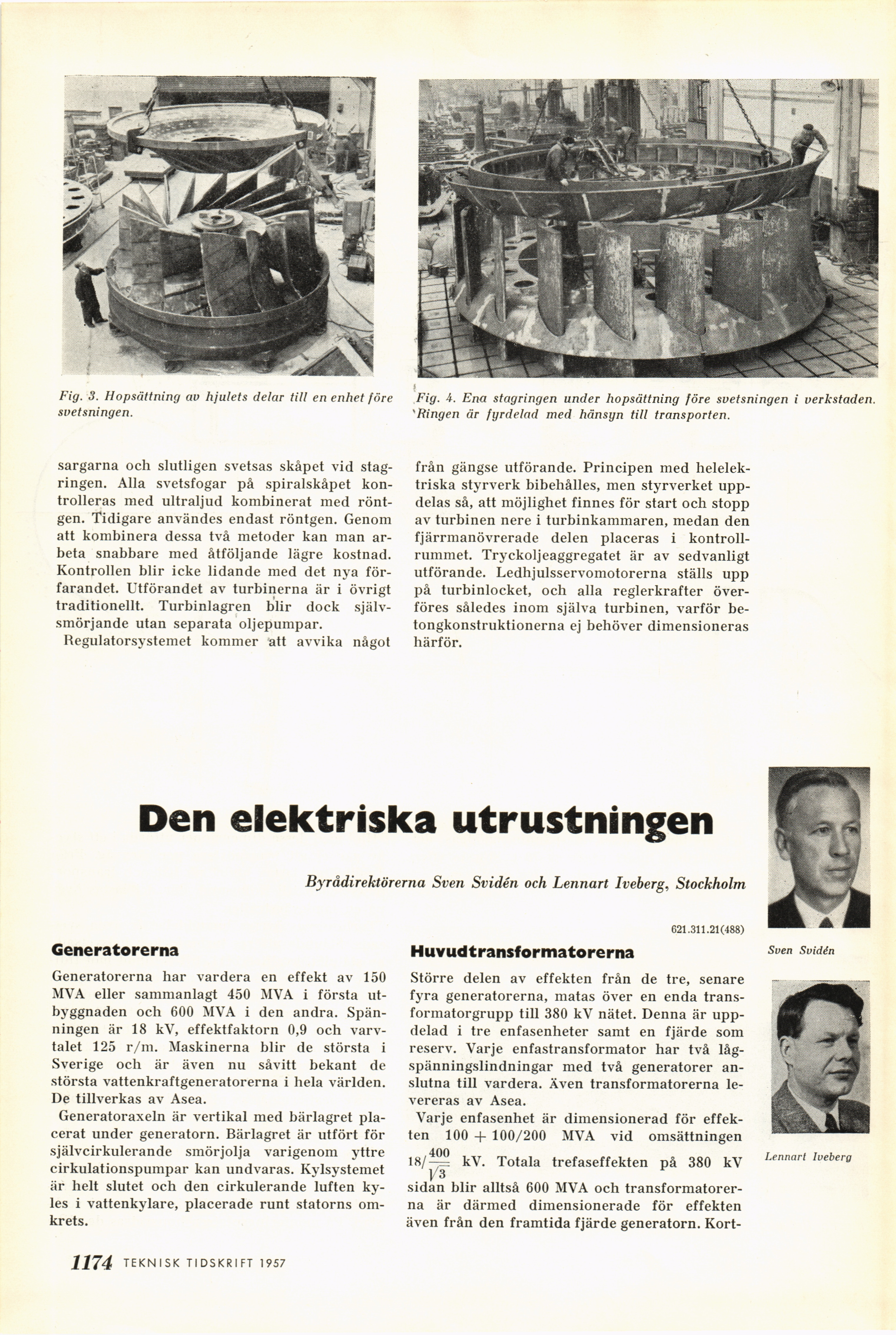

Fig. 3. Hopsättning av hjulets delar till en enhet före
svetsningen.
sargarna och slutligen svetsas skåpet vid
stag-ringen. Alla svetsfogar på spiralskåpet
kontrolleras med ultraljud kombinerat med
röntgen. Tidigare användes endast röntgen. Genom
att kombinera dessa två metoder kan man
arbeta snabbare med åtföljande lägre kostnad.
Kontrollen blir icke lidande med det nya
förfarandet. Utförandet av turbinerna är i övrigt
traditionellt. Turbinlagren blir dock
självsmörjande utan separata oljepumpar.
Regulatorsystemet kommer att avvika något
från gängse utförande. Principen med
helelektriska styrverk bibehålles, men styrverket
uppdelas så, att möjlighet finnes för start och stopp
av turbinen nere i turbinkammaren, medan den
fjärrmanövrerade delen placeras i
kontrollrummet. Tryckoljeaggregatet är av sedvanligt
utförande. Ledhjulsservomotorerna ställs upp
på turbinlocket, och alla reglerkrafter
överföres således inom själva turbinen, varför
betongkonstruktionerna ej behöver dimensioneras
härför.
Den elektriska utrustningen
Byrådirektörerna Sven Svidén och Lennart Iveberg, Stockholm
621.311.21(488)
Generatorerna
Generatorerna liar vardera en effekt av 150
MVA eller sammanlagt 450 MVA i första
utbyggnaden och 600 MVA i den andra.
Spänningen är 18 kV, effektfaktorn 0,9 och
varvtalet 125 r/m. Maskinerna blir de största i
Sverige och är även nu såvitt bekant de
största vattenkraftgeneratorerna i hela världen.
De tillverkas av Asea.
Generatoraxeln är vertikal med bärlagret
placerat under generatorn. Bärlagret är utfört för
självcirkulerande smörjolja varigenom yttre
cirkulationspumpar kan undvaras. Kylsystemet
är helt slutet och den cirkulerande luften
kyles i vattenkylare, placerade runt statorns
omkrets.
Huvudtransformatorerna
Större delen av effekten från de tre, senare
fyra generatorerna, matas över en enda
transformatorgrupp till 380 kV nätet. Denna är
uppdelad i tre enfasenheter samt en fjärde som
reserv. Varje enfastransformator har två
låg-spänningslindningar med två generatorer
anslutna till vardera. Även transformatorerna
levereras av Asea.
Varje enfasenhet är dimensionerad för
effekten 100 + 100/200 MVA vid omsättningen
18/^
Y3
kV. Totala trefaseffekten på 380 kV
sidan blir alltså 600 MVA och
transformatorerna är därmed dimensionerade för effekten
även från den framtida fjärde generatorn. Kort-
Sven Svidén
Lennart Iveberg
1174 TEKN ISK TI DSKRI FT 1957
?
Fig. h. Ena stagringen under hopsättning jore svetsningen i verkstaden.
"Ringen är fyrdelad med hänsyn till transporten.
