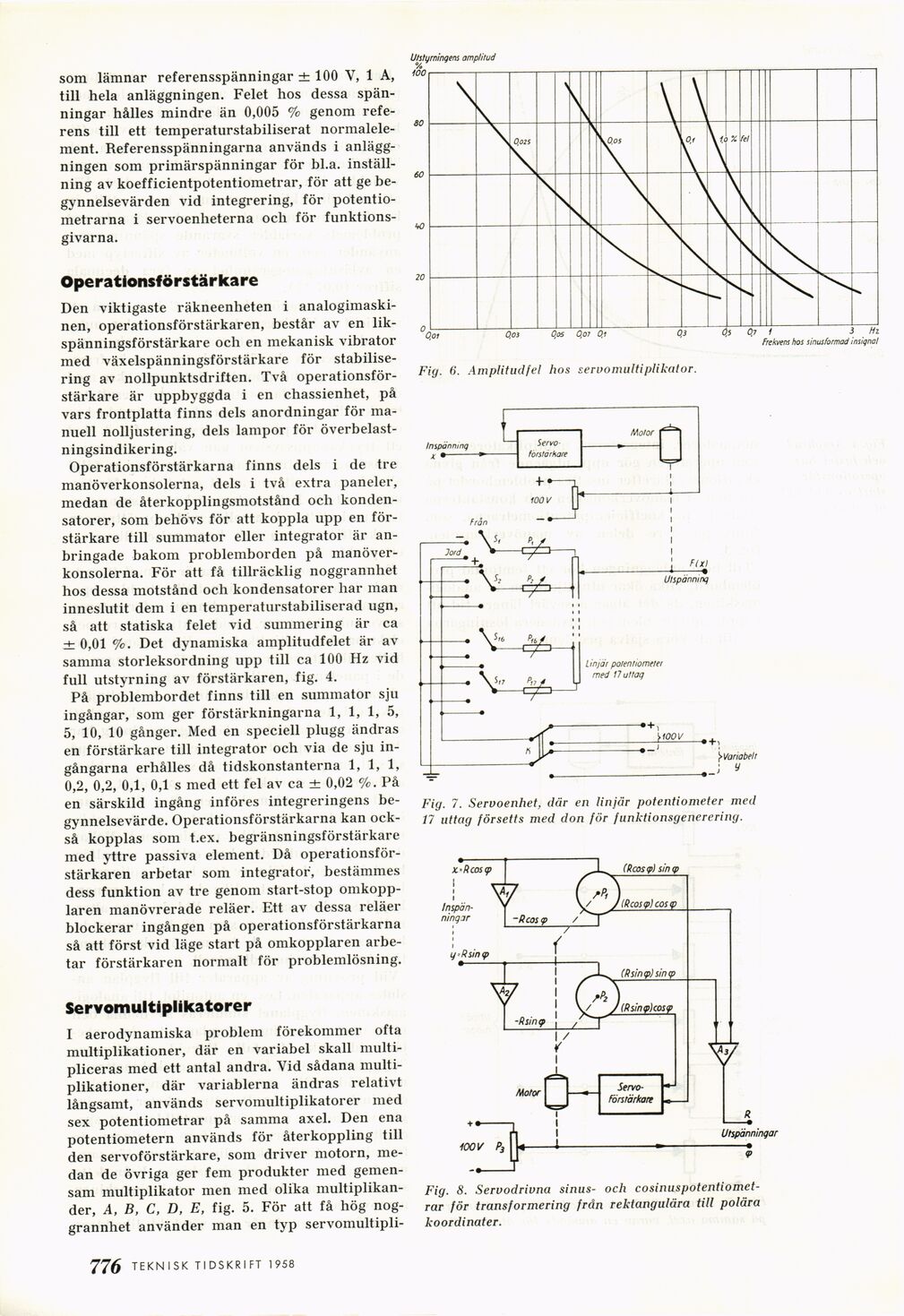

som lämnar referensspänningar ± 100 V, 1 A,
till hela anläggningen. Felet hos dessa
spänningar hålles mindre än 0,005 % genom
referens till ett temperaturstabiliserat
normalelement. Referensspänningarna används i
anläggningen som primärspänningar för bl.a.
inställning av koefficientpotentiometrar, för att ge
begynnelsevärden vid integrering, för
potentio-metrarna i servoenheterna och för
funktionsgivarna.
Operationsförstärkare
Den viktigaste räkneenheten i
analogimaskinen, operationsförstärkaren, består av en
likspänningsförstärkare och en mekanisk vibrator
med växelspänningsförstärkare för
stabilisering av nollpunktsdriften. Två
operationsförstärkare är uppbyggda i en chassienhet, på
vars frontplatta finns dels anordningar för
manuell nolljustering, dels lampor för
överbelastningsindikering.
Operationsförstärkarna finns dels i de tre
manöverkonsolerna, dels i två extra paneler,
medan de återkopplingsmotstånd och
kondensatorer, som behövs för att koppla upp en
förstärkare till summator eller integrator är
anbringade bakom problemborden på
manöverkonsolerna. För att få tillräcklig noggrannhet
hos dessa motstånd och kondensatorer har man
inneslutit dem i en temperaturstabiliserad ugn,
så att statiska felet vid summering är ca
± 0,01 %. Det dynamiska amplitudfelet är av
samma storleksordning upp till ca 100 Hz vid
full utstyrning av förstärkaren, fig. 4.
På problembordet finns till en summator sju
ingångar, som ger förstärkningarna 1, 1, 1, 5,
5, 10, 10 gånger. Med en speciell plugg ändras
en förstärkare till integrator och via de sju
ingångarna erhålles då tidskonstanterna 1, 1, 1,
0,2, 0,2, 0,1, 0,1 s med ett fel av ca ± 0,02 %. På
en särskild ingång införes integreringens
begynnelsevärde. Operationsförstärkarna kan
också kopplas som t.ex. begränsningsförstärkare
med yttre passiva element. Då
operationsförstärkaren arbetar som integrator, bestämmes
dess funktion av tre genom start-stop
omkopplaren manövrerade reläer. Ett av dessa reläer
blockerar ingången på operationsförstärkarna
så att först vid läge start på omkopplaren
arbetar förstärkaren normalt för problemlösning.
Servomultiplikatorer
I aerodynamiska problem förekommer ofta
multiplikationer, där en variabel skall
multipliceras med ett antal andra. Vid sådana
multiplikationer, där variablerna ändras relativt
långsamt, används servomultiplikatorer med
sex potentiometrar på samma axel. Den ena
potentiometern används för återkoppling till
den servoförstärkare, som driver motorn,
medan de övriga ger fem produkter med
gemensam multiplikator men med olika
multiplikanden A, B, C, D, E, fig. 5. För att få hög
noggrannhet använder man en typ servomultipli-
Fig. 8. Servodrivna sinus- och
cosinuspotentiomet-rar för transformering från rektangulära till polära
koordinater.
Fig. 6. Amplitudfel hos seruomultiplikator.
Fig. 7. Servoenhet, där en linjär potentiometer med
17 uttag försetts med don för funktionsgenerering.
TEKNISK TIDSKRIFT 1958 5 79
