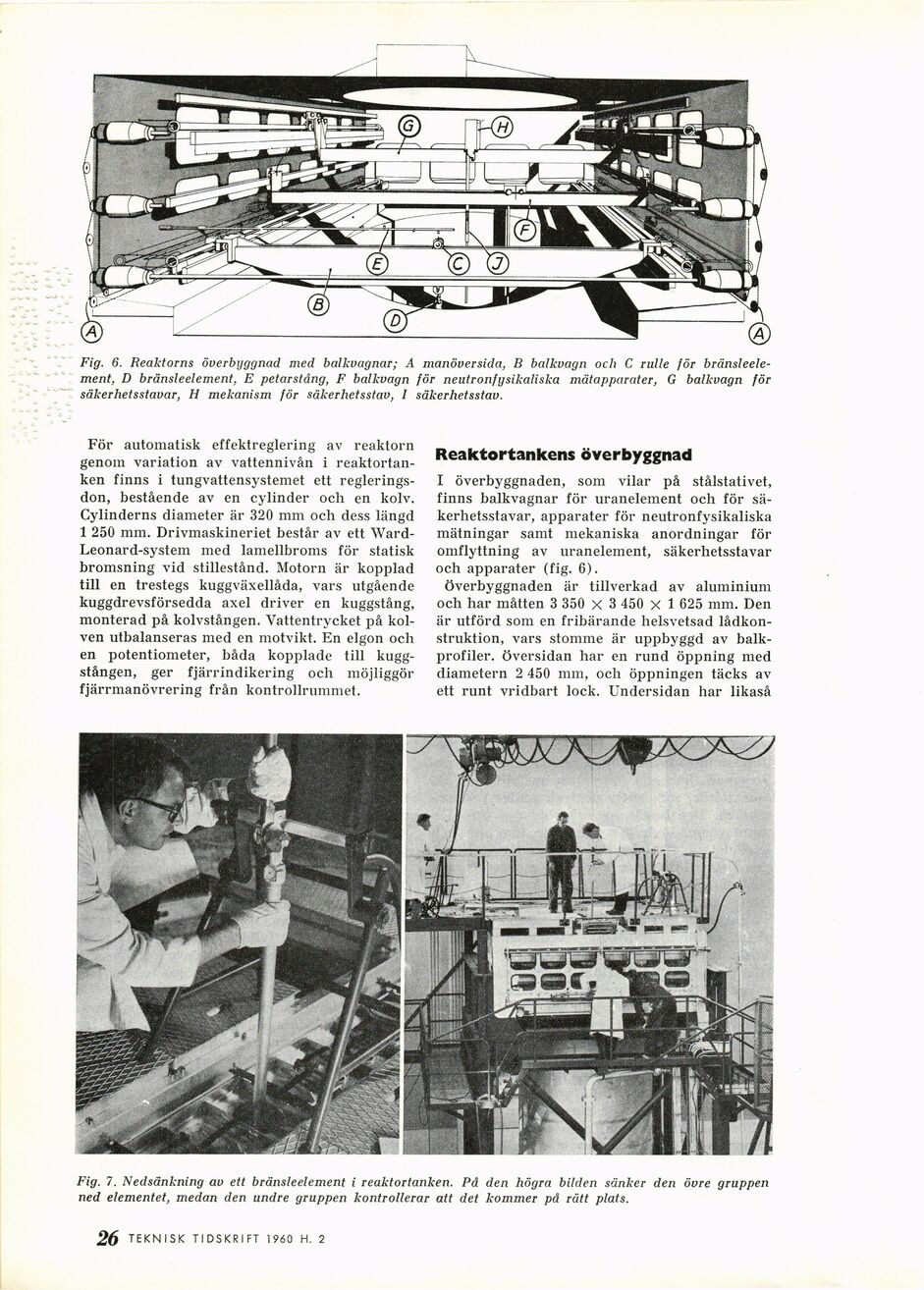

Fig. 6. Reaktorns överbyggnad med balkvagnar; A manöversida, B balkvagn och C rulle för
bränsleelement, D bränsleelement, E petarstäng, F balkvagn för neutronfysikaliska mätapparater, G balkvagn för
säkerhetsstavar, H mekanism för säkerhetsstav, I säkerhetsstav.
För automatisk effektreglering av reaktorn
genom variation av vattennivån i
reaktortanken finns i tungvattensystemet ett
regleringsdon, bestående av en cylinder och en kolv.
Cylinderns diameter är 320 mm och dess längd
1 250 mm. Drivmaskineriet består av ett
Ward-Leonard-system med lamellbroms för statisk
bromsning vid stillestånd. Motorn är kopplad
till en trestegs kuggväxellåda, vars utgående
kuggdrevsförsedda axel driver en kuggstång,
monterad på kolvstången. Vattentrycket på
kolven utbalanseras med en motvikt. En elgon och
en potentiometer, båda kopplade till
kuggstången, ger fjärrindikering och möjliggör
fjärrmanövrering från kontrollrummet.
Reaktortankens överbyggnad
I överbyggnaden, som vilar på stålstativet,
finns balkvagnar för uranelement och för
säkerhetsstavar, apparater för neutronfysikaliska
mätningar samt mekaniska anordningar för
omflyttning av uranelement, säkerhetsstavar
och apparater (fig. 6).
Överbyggnaden är tillverkad av aluminium
och har måtten 3 350 x 3 450 x 1 625 mm. Den
är utförd som en fribärande helsvetsad
lådkon-struktion, vars stomme är uppbyggd av
balkprofiler. översidan har en rund öppning med
diametern 2 450 mm, och öppningen täcks av
ett runt vridbart lock. Undersidan har likaså
Fig. 7. Nedsänkning av ett bränsleelement i reaktortanken. Pd den högra bilden sänker den övre gruppen
ned elementet, medan den undre gruppen kontrollerar att det kommer på rätt plats.
26 TEKNISK TIDSKRIFT 1960 H. 1
