v
Q
3 \£L1

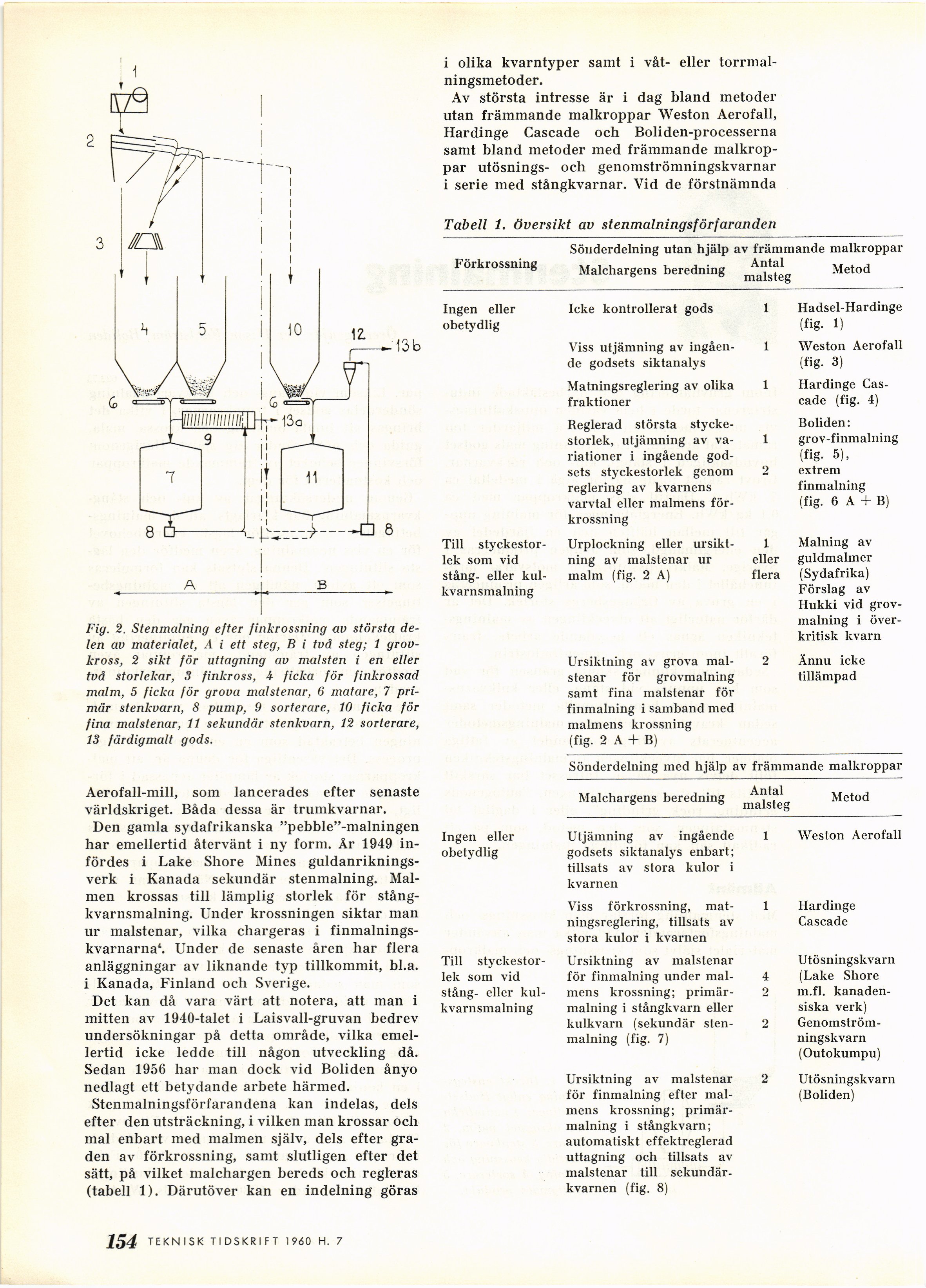

Fig. 2. Stenmalning efter firikrossning av största
delen av materialet, A i ett steg, B i två steg; 1
grovkross, 2 sikt för uttagning av malsten i en eller
två storlekar, 3 finkross, i ficka för finkrossad
malm, 5 ficka för grova malstenar, 6 matare, 7
primär stenkvarn, 8 pump, 9 sorterare, 10 ficka för
fina malstenar, 11 sekundär stenkvarn, 12 sorterare,
13 färdigmalt gods.
Aerofall-mill, som lancerades efter senaste
världskriget. Båda dessa är trumkvarnar.
Den gamla sydafrikanska "pebble"-malningen
har emellertid återvänt i ny form. År 1949
infördes i Lake Shore Mines
guldanrikningsverk i Kanada sekundär stenmalning.
Malmen krossas till lämplig storlek för
stång-kvarnsmalning. Under krossningen siktar man
ur malstenar, vilka chargeras i
finmalnings-kvarnarna4. Under de senaste åren har flera
anläggningar av liknande typ tillkommit, bl.a.
i Kanada, Finland och Sverige.
Det kan då vara värt att notera, att man i
mitten av 1940-talet i Laisvall-gruvan bedrev
undersökningar på detta område, vilka
emellertid icke ledde till någon utveckling då.
Sedan 1956 har man dock vid Boliden ånyo
nedlagt ett betydande arbete härmed.
Stenmalningsförfarandena kan indelas, dels
efter den utsträckning, i vilken man krossar och
mal enbart med malmen själv, dels efter
graden av förkrossning, samt slutligen efter det
sätt, på vilket malchargen bereds och regleras
(tabell 1). Därutöver kan en indelning göras
i olika kvarntyper samt i våt- eller
torrmal-ningsmetoder.
Av största intresse är i dag bland metoder
utan främmande malkroppar Weston Aerofall,
Hardinge Cascade och Boliden-processerna
samt bland metoder med främmande
malkroppar utösnings- och genomströmningskvarnar
i serie med stångkvarnar. Vid de förstnämnda
Tabell 1. översikt av stenmalningsförfar anden
Sönderdelning utan hjälp av främmande malkroppar
Förkrossning Malchargens beredning Antal malsteg Metod
Ingen eller obetydlig Icke kontrollerat gods 1 Hadsel-Hardinge (fig. 1)
Viss utjämning av
ingående godsets siktanalys 1 Weston Aerofall (fig- 3)
Matningsreglering av olika fraktioner 1 Hardinge
Cascade (fig. 4)
Reglerad största
styckestorlek, utjämning av
variationer i ingående
godsets styckestorlek genom reglering av kvarnens varvtal eller malmens
förkrossning 1 2 Boliden: grov-finmalning (fig- 5), extrem finmalning (fig. 6 A + B)
Till
styckestorlek som vid stång- eller
kul-kvarnsmalning Urplockning eller
ursikt-ning av malstenar ur malm (fig. 2 A) 1 eller flera Målning av guldmalmer (Sydafrika) Förslag av Hukki vid
grovmalning i
överkritisk kvarn
Ursiktning av grova
malstenar för grovmalning samt fina malstenar för finmalning i samband med malmens krossning (fig. 2 A + B) 2 Ännu icke tillämpad
Sönderdelning med hjälp av främmande malkroppar
Malchargens beredning Antal malsteg Metod
Ingen eller obetydlig Utjämning av ingående godsets siktanalys enbart; tillsats av stora kulor i kvarnen 1 Weston Aerofall
Viss förkrossning,
matningsreglering, tillsats av stora kulor i kvarnen 1 Hardinge Cascade
Till
styckestorlek som vid stång- eller
kul-kvarnsmalning Ursiktning av malstenar för finmalning under
malmens krossning;
primär-malning i stångkvarn eller kulkvarn (sekundär
stenmalning (fig. 7) 4 2 2 Utösningskvarn (Lake Shore m.fl.
kanadensiska verk)
Genomströmningskvarn (Outokumpu)
Ursiktning av malstenar för finmalning efter
malmens krossning;
primär-malning i stångkvarn; automatiskt effektreglerad uttagning och tillsats av malstenar till
sekundärkvarnen (fig. 8) 2 Utösningskvarn (Boliden)
154 TEKNISK TIDSKRIFT 1960 H. 5
