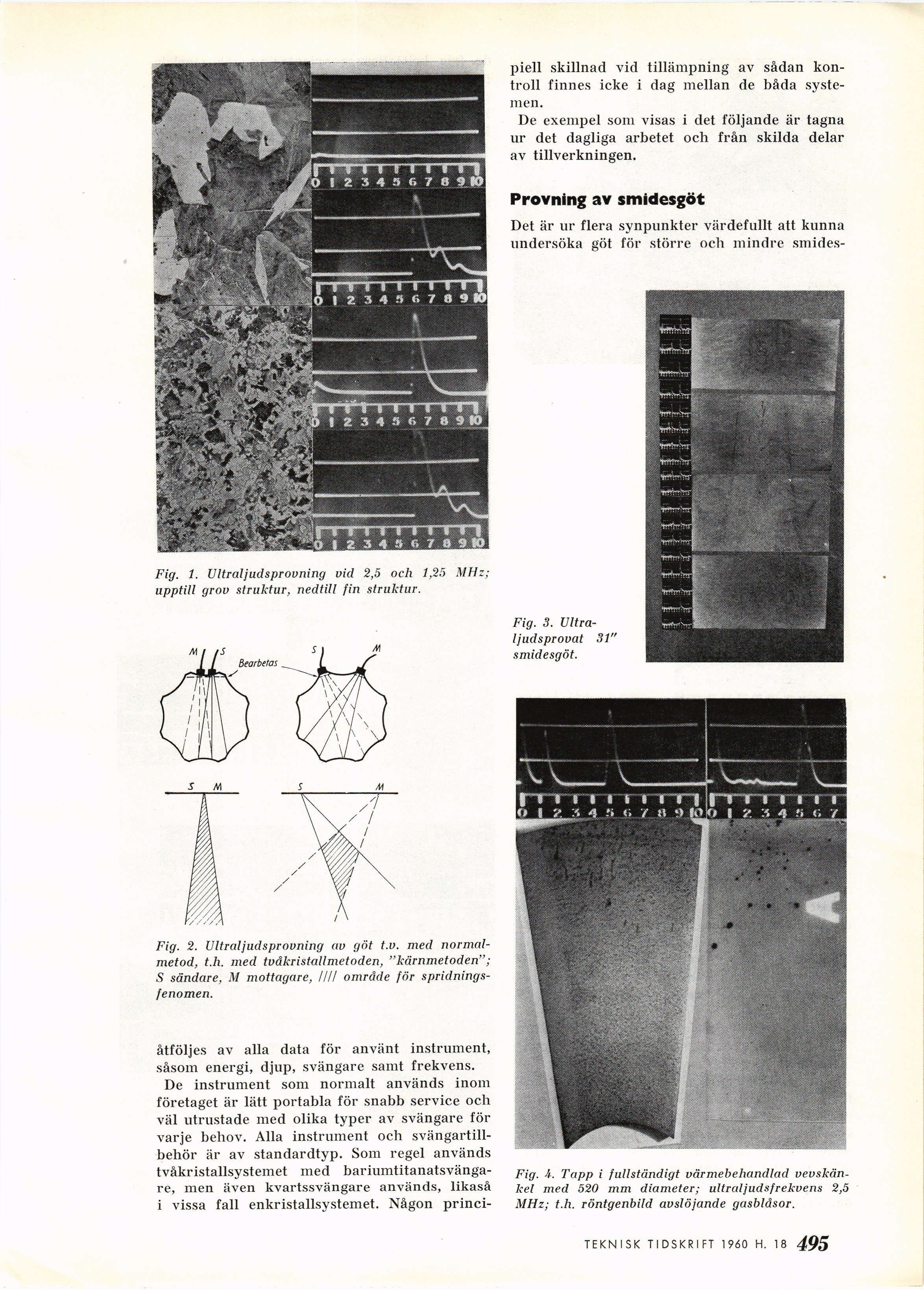

piell skillnad vid tillämpning av sådan
kontroll finnes icke i dag mellan de båda
systemen.
De exempel som visas i det följande är tagna
ur det dagliga arbetet och från skilda delar
av tillverkningen.
Provning av smidesgöt
Det är ur flera synpunkter värdefullt att kunna
undersöka göt för större och mindre smides-
Fig. i. Tapp i fullständigt värmebehandlad ve v
skänkel med 520 mm diameter; ultraljudsfrekvens 2,5
MHz; t.h. röntgenbild avslöjande gasblåsor.
Fig. 3.
Ultra-ljudsprovat 31"
smidesgöt.
Fig. 1. Ultraljuds pr övning vid 2,5 och 1,25 MHz;
upptill grov struktur, nedtill fin struktur.
bearbetas
åtföljes av alla data för använt instrument,
såsom energi, djup, svängare samt frekvens.
De instrument som normalt används inom
företaget är lätt portabla för snabb service och
väl utrustade med olika typer av svängare för
varje behov. Alla instrument och
svängartillbehör är av standardtyp. Som regel används
tvåkristallsystemet med
bariumtitanatsvänga-re, men även kvartssvängare används, likaså
i vissa fall enkristallsystemet. Någon princi-
Fig. 2. Ultraljudsprovning av göt t.v. med
normalmetod, t.h. med tvdkristallmetoden, "kärnmetoden";
S sändare, M mottagare, llll område för
spridningsfenomen.
TEKNISK TIDSKRIFT 1 960 H. 17 495
