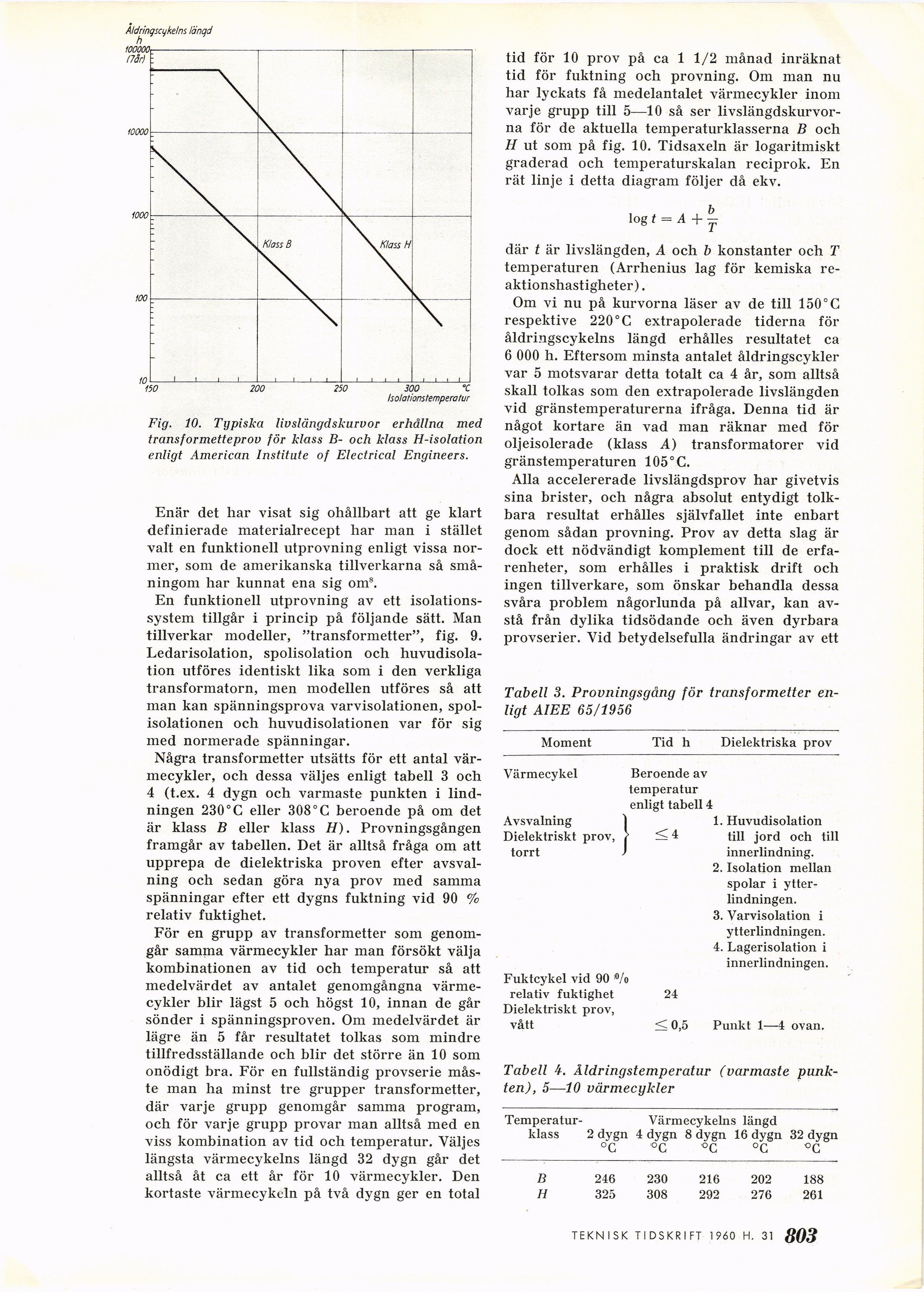

Aldringscykelns längd
JOO ’C
Isolationstemperafur
Fig. 10. Typiska livslängdskurvor erhållna med
transformetteprov för klass B- och klass H-isolation
enligt American Institute of Electrical Engineers.
Enär det har visat sig ohållbart att ge klart
definierade materialrecept har man i stället
valt en funktionell utprovning enligt vissa
normer, som de amerikanska tillverkarna så
småningom har kunnat ena sig om8.
En funktionell utprovning av ett
isolations-system tillgår i princip på följande sätt. Man
tillverkar modeller, "transformetter", fig. 9.
Ledarisolation, spolisolation och
huvudisola-tion utföres identiskt lika som i den verkliga
transformatorn, men modellen utföres så att
man kan spänningsprova varvisolationen,
spol-isolationen och huvudisolationen var för sig
med normerade spänningar.
Några transformetter utsätts för ett antal
värmecykler, och dessa väljes enligt tabell 3 och
4 (t.ex. 4 dygn och varmaste punkten i
lindningen 230°C eller 308° C beroende på om det
är klass B eller klass H). Provningsgången
framgår av tabellen. Det är alltså fråga om att
upprepa de dielektriska proven efter
avsvalning och sedan göra nya prov med samma
spänningar efter ett dygns fuktning vid 90 %
relativ fuktighet.
För en grupp av transformetter som
genomgår samma värmecykler har man försökt välja
kombinationen av tid och temperatur så att
medelvärdet av antalet genomgångna
värmecykler blir lägst 5 och högst 10, innan de går
sönder i spänningsproven. Om medelvärdet är
lägre än 5 får resultatet tolkas som mindre
tillfredsställande och blir det större än 10 som
onödigt bra. För en fullständig provserie
måste man ha minst tre grupper transformetter,
där varje grupp genomgår samma program,
och för varje grupp provar man alltså med en
viss kombination av tid och temperatur. Väljes
längsta värmecykelns längd 32 dygn går det
alltså åt ca ett år för 10 värmecykler. Den
kortaste värmecykeln på två dygn ger en total
tid för 10 prov på ca 1 1/2 månad inräknat
tid för fuktning och provning. Om man nu
har lyckats få medelantalet värmecykler inom
varje grupp till 5—10 så ser
livslängdskurvorna för de aktuella temperaturklasserna B och
H ut som på fig. 10. Tidsaxeln är logaritmiskt
graderad och temperaturskalan reciprok. En
rät linje i detta diagram följer då ekv.
log t = A + |
där t är livslängden, A och b konstanter och T
temperaturen (Arrhenius lag för kemiska
re-aktionshastigheter).
Om vi nu på kurvorna läser av de till 150° C
respektive 220° C extrapolerade tiderna för
åldringscykelns längd erhålles resultatet ca
6 000 h. Eftersom minsta antalet åldringscykler
var 5 motsvarar detta totalt ca 4 år, som alltså
skall tolkas som den extrapolerade livslängden
vid gränstemperaturerna ifråga. Denna tid är
något kortare än vad man räknar med för
oljeisolerade (klass A) transformatorer vid
gränstemperaturen 105° C.
Alla accelererade livslängdsprov har givetvis
sina brister, och några absolut entydigt
tolkbara resultat erhålles självfallet inte enbart
genom sådan provning. Prov av detta slag är
dock ett nödvändigt komplement till de
erfarenheter, som erhålles i praktisk drift och
ingen tillverkare, som önskar behandla dessa
svåra problem någorlunda på allvar, kan
avstå från dylika tidsödande och även dyrbara
provserier. Vid betydelsefulla ändringar av ett
Tabell 3. Provningsgång för transformetter
enligt AIEE 65/1956
Moment
Tid h Dielektriska prov
Värmecykel
Avsvalning
Dielektriskt prov,
torrt
Beroende av
temperatur
enligt tabell 4
<4
Fuktcykel vid 90 ®/o
relativ fuktighet
Dielektriskt prov,
vått
1. Huvudisolation
till jord och till
innerlindning.
2. Isolation mellan
spolar i
ytter-lindningen.
3. Varvisolation i
ytterlindningen.
4. Lagerisolation i
innerlindningen.
24
< 0,5 Punkt 1—4 ovan.
Tabell 4. Åldringstemperatur (varmaste
punkten), 5—10 värmecykler
Temperatur- Värmecykelns längd
klass 2 dygn 4 dygn 8 dygn 16 dygn 32 dygn
°C oc °C °G °C
B 246 230 216 202 188
H 325 308 292 276 261
TEKNISK TIDSKRIFT 1960 H. 31 ffQ3
