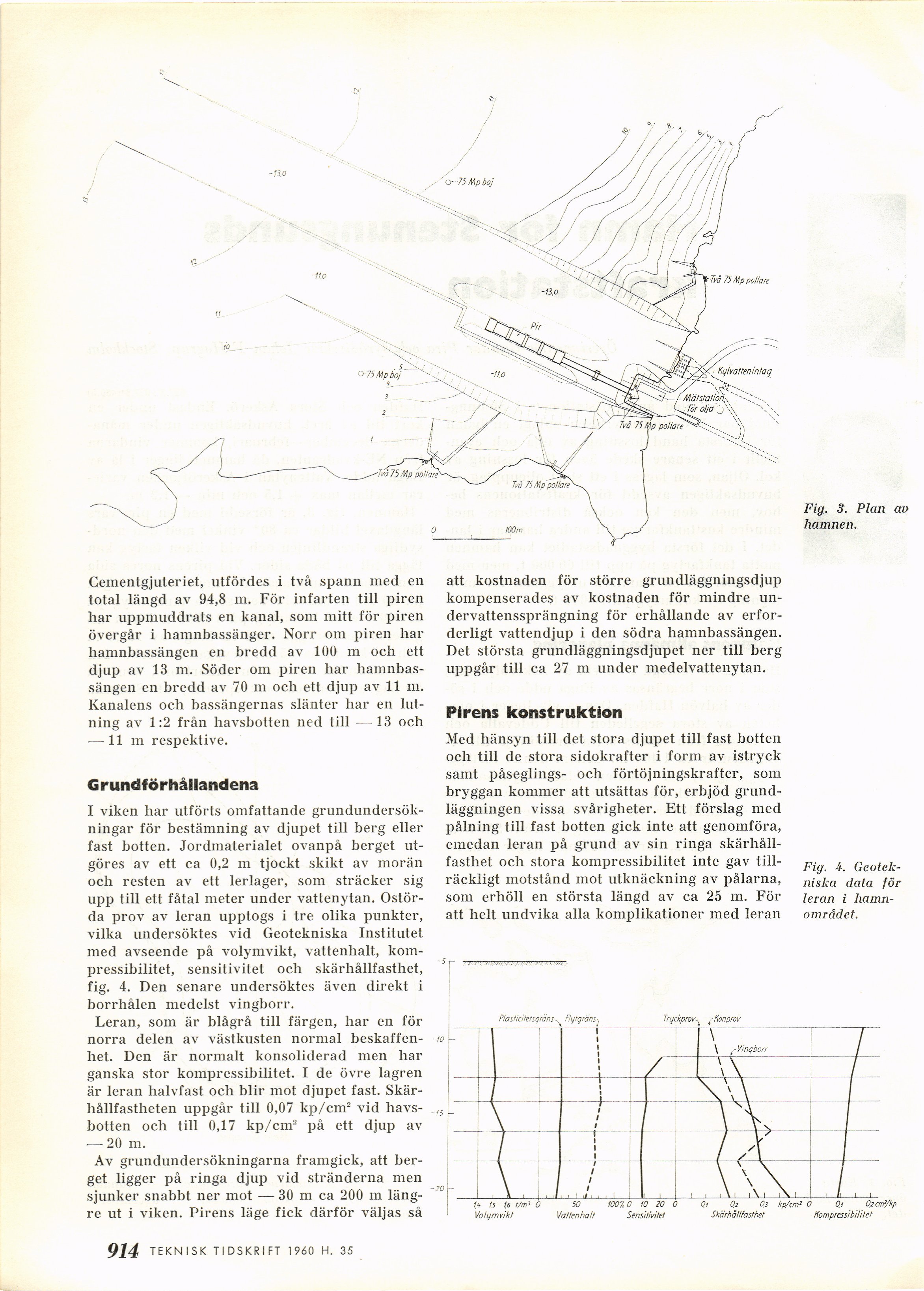

Fig. 3. Plan av
hamnen.
Cementgjuteriet, utfördes i två spann med en
total längd av 94,8 m. För infarten till piren
har uppmuddrats en kanal, som mitt för piren
övergår i hamnbassänger. Norr om piren har
hamnbassängen en bredd av 100 m och ett
djup av 13 m. Söder om piren har
hamnbassängen en bredd av 70 m och ett djup av 11 m.
Kanalens och bassängernas slänter har en
lutning av 1:2 från havsbotten ned till —13 och
—11 m respektive.
Grundförhållandena
I viken har utförts omfattande
grundundersökningar för bestämning av djupet till berg eller
fast botten. Jordmaterialet ovanpå berget
utgöres av ett ca 0,2 m tjockt skikt av morän
och resten av ett lerlager, som sträcker sig
upp till ett fåtal meter under vattenytan.
Ostörda prov av leran upptogs i tre olika punkter,
vilka undersöktes vid Geotekniska Institutet
med avseende på volymvikt, vattenhalt,
koin-pressibilitet, sensitivitet och skärhållfasthet,
fig. 4. Den senare undersöktes även direkt i
borrhålen medelst vingborr.
Leran, som är blågrå till färgen, har en för
norra delen av västkusten normal
beskaffenhet. Den är normalt konsoliderad men har
ganska stor kompressibilitet. I de övre lagren
är leran halvfast och blir mot djupet fast.
Skärhållfastheten uppgår till 0,07 kp/cm2 vid
havsbotten och till 0,17 kp/cm2 på ett djup av
— 20 m.
Av grundundersökningarna framgick, att
berget ligger på ringa djup vid stränderna men
sjunker snabbt ner mot — 30 m ca 200 m
längre ut i viken. Pirens läge fick därför väljas så
att kostnaden för större grundläggningsdjup
kompenserades av kostnaden för mindre
un-dervattenssprängning för erhållande av
erforderligt vattendjup i den södra hamnbassängen.
Det största grundläggningsdjupet ner till berg
uppgår till ca 27 m under medelvattenytan.
Pirens konstruktion
Med hänsyn till det stora djupet till fast botten
och till de stora sidokrafter i form av istryck
samt påseglings- och förtöjningskrafter, som
bryggan kommer att utsättas för, erbjöd
grundläggningen vissa svårigheter. Ett förslag med
pålning till fast botten gick inte att genomföra,
emedan leran på grund av sin ringa
skärhållfasthet och stora kompressibilitet inte gav
tillräckligt motstånd mot utknäckning av pålarna,
som erhöll en största längd av ca 25 m. För
att helt undvika alla komplikationer med leran
Piasticitetsgröns^ fh]tqränSj
Tryckprov^ (konprov
Fig. i.
Geotekniska data för
leran i
hamnområdet.
U <5 Is t/wI Ö 50 100% O to 20 0 Oi Oj Oj kp/cm’ O Q) 0.2ctrf/kp
Vohjmvikt Vattenhalt Sensitivitet Skärhållfasthet kompressibilitet
