litet och konicitet. Detta arbete utförs nu med en
automat, i vilken två motorblock kontrollmätes åt
gången. Automaten för ner mikrometrar till bottnen
av cylindrarna och vrider dem där 180° för
avkän-ning av ovaliteten. I en elekironisk minneskrets
uppstår en signal som svarar mot skillnaden mellan
största och minsta diametermåttet, vilken i en
godkänd cylinder måste understiga 0,03 mm.
Mikrometrarna förs därefter upp i cylindern till ca
6 cm från toppen och vrids där 180° tillbaka, vilket
ger en ny kontroll på ovaliteten. I en annan
minnesenhet uppstår en signal som svarar mot skillnaden
mellan den förra medeldiametern och den senare,
vilket ger ett mått på koniciteten. Cylindern måste
vara vidare i toppen än i bottnen för att kunna
godkännas men diameterskillnaden måste understiga
0,03 mm.
Den övre medeldiametern klassas av en tredje
elektronikenhet i endera av tolv klasser svarande mot
tio standardstorlekar på kolvar samt de två
underkända klasserna för stor och för liten. Mikrometern
dras därefter ur cylindern och på motorblocket
stämplas med en pneumatisk hammare numret på
den för varje cylinder lämpliga standardkolven. Tio
räkneverk ger besked om hur många kolvar av varje
klass som kommer att behövas vid slutmonteringen.
Fördelningen av efterfrågan på dessa tio klasser ger
en god kvalitetskontroll på resultatet av borrningen
och dennas variation med tiden.
Den elektroniska mikrometern består av en
mät-patron, 5 cm lång och 1 cm i diameter, i vilken de
rundade ändarna pressas isär av en fjäder. Den
relativa rörelsen mellan mäthuvudena avkännes av en
differentialtransformator. Diameterskillnaden mellan
de olika klasserna är 0,006 mm och mikrometerns
noggrannhet måste därför vara bättre än 0,001 mm
och mätområdet något större än 0,06 mm. Två
mätautomater enligt denna beskrivning har varit i
drift sedan 1958 (Control Engineering juli 1960
s. 99). KJ

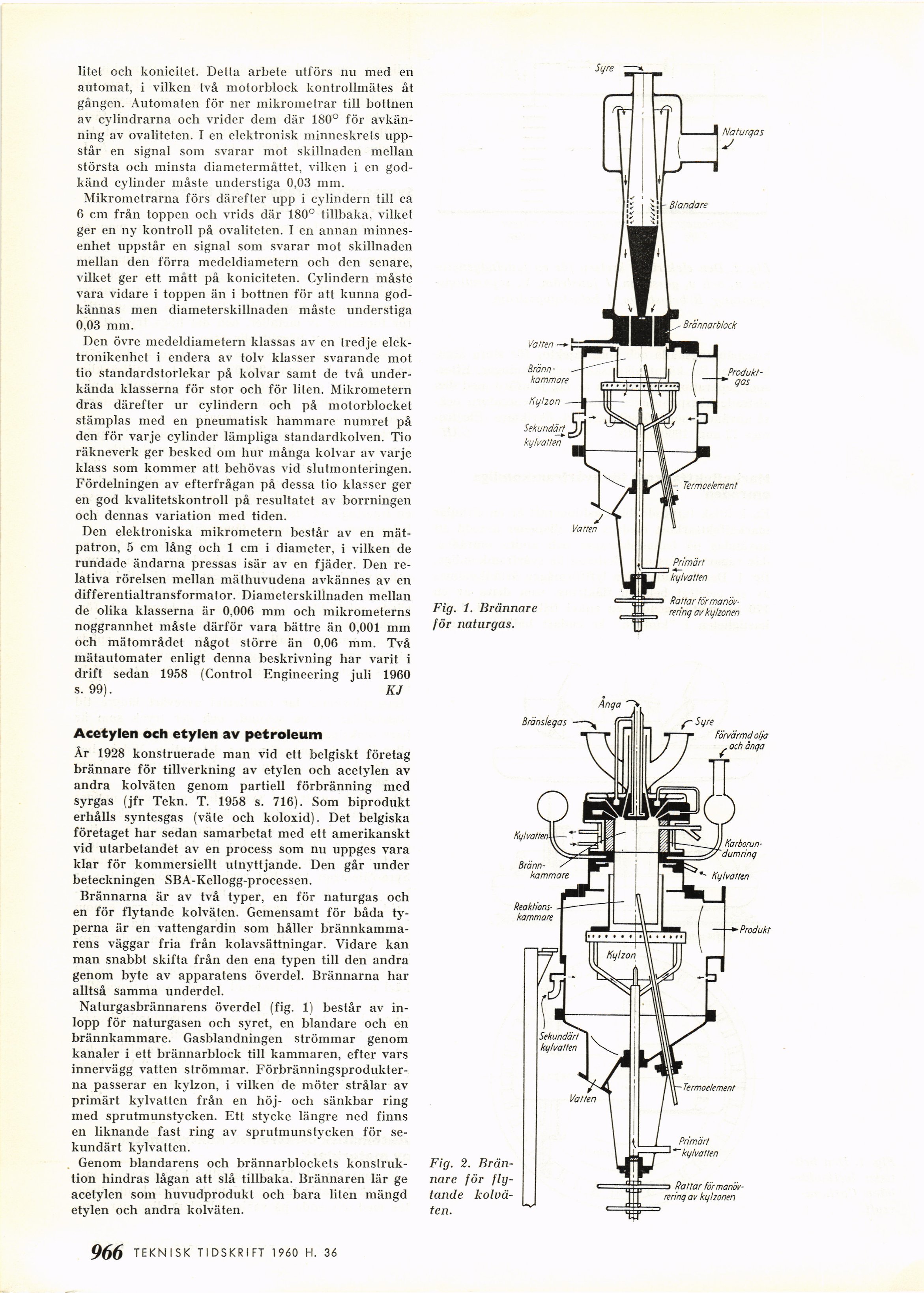

Fig. 1. Brännare
för naturgas.
Acetylen och etylen av petroleum
År 1928 konstruerade man vid ett belgiskt företag
brännare för tillverkning av etylen och acetylen av
andra kolväten genom partiell förbränning med
syrgas (jfr Tekn. T. 1958 s. 716). Som biprodukt
erhålls syntesgas (väte och koloxid). Det belgiska
företaget har sedan samarbetat med ett amerikanskt
vid utarbetandet av en process som nu uppges vara
klar för kommersiellt utnyttjande. Den går under
beteckningen SBA-Kellogg-processen.
Brännarna är av två typer, en för naturgas och
en för flytande kolväten. Gemensamt för båda
typerna är en vattengardin som håller
brännkammarens väggar fria från kolavsättningar. Vidare kan
man snabbt skifta från den ena typen till den andra
genom byte av apparatens överdel. Brännarna har
alltså samma underdel.
Naturgasbrännarens överdel (fig. 1) består av
inlopp för naturgasen och syret, en blandare och en
brännkammare. Gasblandningen strömmar genom
kanaler i ett brännarblock till kammaren, efter vars
innervägg vatten strömmar.
Förbränningsprodukterna passerar en kylzon, i vilken de möter strålar av
primärt kylvatten från en höj- och sänkbar ring
med sprutmunstycken. Ett stycke längre ned finns
en liknande fast ring av sprutmunstycken för
sekundärt kylvatten.
Genom biandarens och brännarblockets
konstruktion hindras lågan att slå tillbaka. Brännaren lär ge
acetylen som huvudprodukt och bara liten mängd
etylen och andra kolväten.
Fig. 2.
Brännare för
flytande kolväten.
TEKNISK TIDSKRIFT 19(50 H. 34 966
