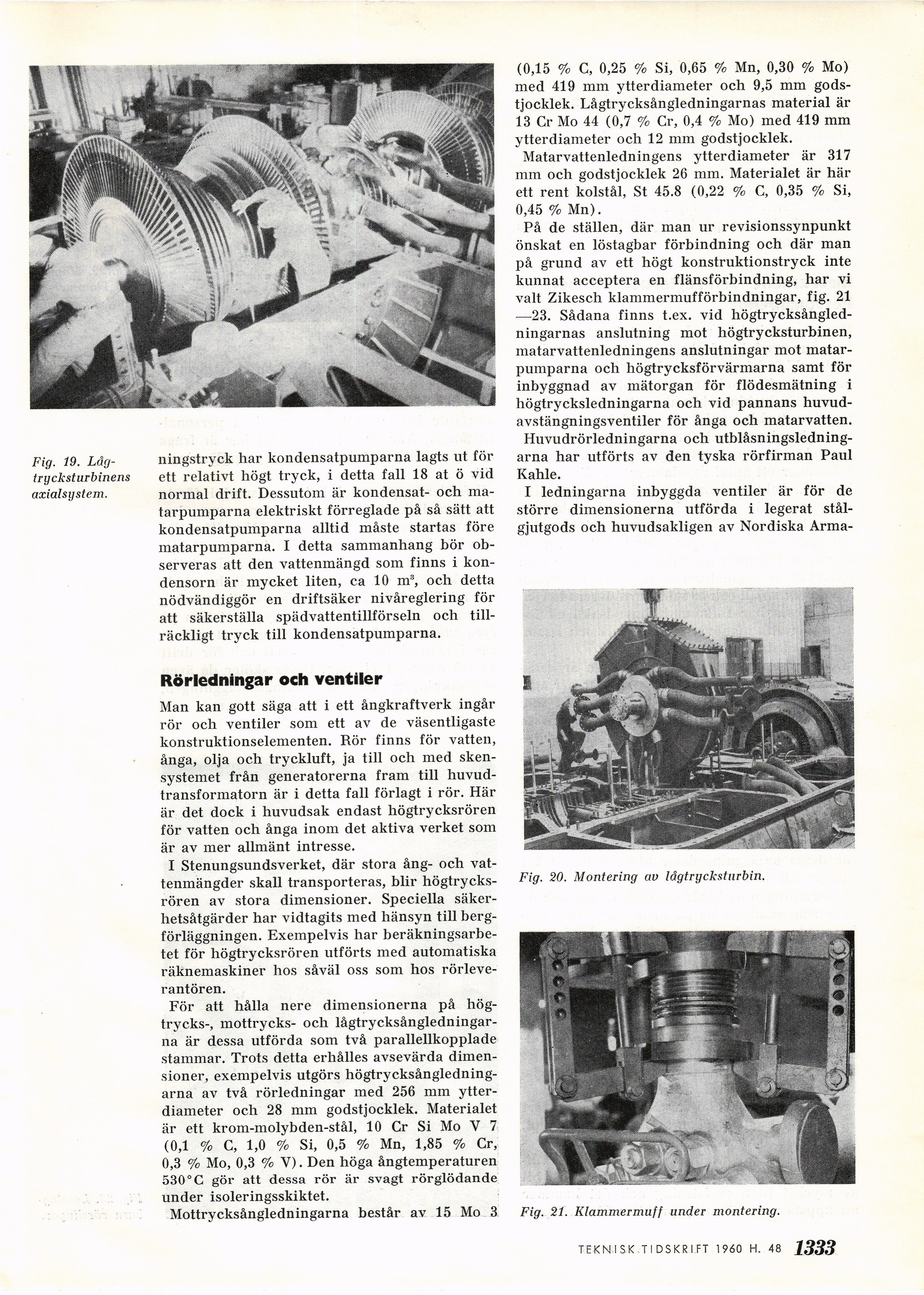

ningstryck har kondensatpumparna lagts ut för
ett relativt högt tryck, i detta fall 18 at ö vid
normal drift. Dessutom är kondensat- och
matarpumparna elektriskt förreglade på så sätt att
kondensatpumparna alltid måste startas före
matarpumparna. I detta sammanhang bör
observeras att den vattenmängd som finns i
kondensorn är mycket liten, ca 10 m3, och detta
nödvändiggör en driftsäker nivåreglering för
att säkerställa spädvattentillförseln och
tillräckligt tryck till kondensatpumparna.
Rörledningar och ventiler
Man kan gott säga att i ett ångkraftverk ingår
rör och ventiler som ett av de väsentligaste
konstruktionselementen. Rör finns för vatten,
ånga, olja och tryckluft, ja till och med
skensystemet från generatorerna fram till
huvudtransformatorn är i detta fall förlagt i rör. Här
är det dock i huvudsak endast högtrycksrören
för vatten och ånga inom det aktiva verket som
är av mer allmänt intresse.
I Stenungsundsverket, där stora ång- och
vattenmängder skall transporteras, blir
högtrycksrören av stora dimensioner. Speciella
säkerhetsåtgärder har vidtagits med hänsyn till
bergförläggningen. Exempelvis har
beräkningsarbetet för högtrycksrören utförts med automatiska
räknemaskiner hos såväl oss som hos
rörleverantören.
För att hålla nere dimensionerna på
högtrycks-, mottrycks- och
lågtrycksångledningar-na är dessa utförda som två parallellkopplade
stammar. Trots detta erhålles avsevärda
dimensioner, exempelvis utgörs
högtrycksångledning-arna av två rörledningar med 256 mm
ytterdiameter och 28 mm godstjocklek. Materialet
är ett krom-molybden-stål, 10 Cr Si Mo Y 7
(0,1 % C, 1,0 % Si, 0,5 % Mn, 1,85 % Cr,
0,3 % Mo, 0,3 % V). Den höga ångtemperaturen
530° C gör att dessa rör är svagt rörglödande
under isoleringsskiktet.
Mottrycksångledningarna består av 15 Mo 3
(0,15 % C, 0,25 % Si, 0,65 % Mn, 0,30 % Mo)
med 419 mm ytterdiameter och 9,5 mm
godstjocklek. Lågtrycksångledningarnas material är
13 Cr Mo 44 (0,7 % Cr, 0,4 % Mo) med 419 mm
ytterdiameter och 12 mm godstjocklek.
Matarvattenledningens ytterdiameter är 317
mm och godstjocklek 26 mm. Materialet är här
ett rent kolstål, St 45.8 (0,22 % C, 0,35 % Si,
0,45 % Mn).
På de ställen, där man ur revisionssynpunkt
önskat en löstagbar förbindning och där man
på grund av ett högt konstruktionstryck inte
kunnat acceptera en flänsförbindning, har vi
valt Zikesch klammermufförbindningar, fig. 21
—23. Sådana finns t.ex. vid
högtrycksångled-ningarnas anslutning mot högtrycksturbinen,
matarvattenledningens anslutningar mot
matarpumparna och högtrycksförvärmarna samt för
inbyggnad av mätorgan för flödesmätning i
högtrycksledningarna och vid pannans
huvud-avstängningsventiler för ånga och matarvatten.
Huvudrörledningarna och
utblåsningsledning-arna har utförts av den tyska rörfirman Paul
Kahle.
I ledningarna inbyggda ventiler är för de
större dimensionerna utförda i legerat
stålgjutgods och huvudsakligen av Nordiska Arma-
Fig. 20. Montering av lägtrycksturbin.
Fig. 21. Klammermuff under montering.
1333 TEKNISK TIDSKRIFT 19(50 H. 46
Fig. 19.
Lågtrycksturbinens
axialsystem.
