Difenyl-difenyloxid
som värmebärare
547.62 : 541.124
621.039.534.7
Sedan många år tillbaka använder man inom
industrin flytande värmeöverföringsmedel,
värmebärare, vilka t.ex. kan föra värme till en
produkt i en reaktor när denna av någon
anledning inte kan värmas direkt. En
värmebärare kan också vid hög temperatur föra bort
värme så att t.ex. en exotermisk process hålls
vid optimal reaktionstemperatur.
Av en värmebärare fordrar man så lågt
ångtryck som möjligt, inte alltför hög viskositet
vid temperaturer ned till ca 20°C och ingen
aggressivitet i ång- eller vätskefas gentemot
vanliga konstruktionsmaterial. Vidare får
värmebäraren inte vara giftig eller eldfängd och
inte fordra speciella anordningar vid
användningen, t.ex. skydd mot fuktighet.
Vatten används som värmebärare i både
vätske- och ångform men uppfyller bara delvis
de angivna fordringarna. Vid hög temperatur
blir nämligen dess ångtryck så högt att dess
användning blir oekonomisk. I de flesta ke-
Referat av uppsats av Dipl.Ing. J Szymkowiak vid
Farben-fabriken Bayer AG:s laboratorier, Leverkusen-Bayerwerk.
miska fabriker är mättad ånga med högst 40
kp/cm2 tryck och 250°C temperatur tillgänglig.
Man tillverkar emellertid numera
värmebärare som kan användas vid 400°C under relativt
lågt tryck. Ett av de mest kända är en
eutek-tisk blandning, bestående av 26,5 % difenyl
och 73,5 % difenyloxid. Den skall här för
korthetens skull kallas DDO.
Egenskaper
DDO smälter vid 12°C och kokar vid 260°C
under atmosfärstryck. Dess ångtryck växer till
10,5 kp/cm2 vid 400°C (fig. 1). Dess
kinema-tiska viskositet faller snabbt med stigande
temperatur mellan 20 och 100°C och ändras sedan
mindre med temperaturen. DDO har densiteten
1,060 kg/dm3 vid 25°C och 0,995 vid 100°C. Vid
kokpunkten (260°C) är dess specifika värme i
vätskefas 0,63 kcal/kg°C, dess
ångbildningsvärme 68,5 kcal/kg och dess
värmeledningsförmåga 0,09 kcal/m h°C.
DDO förändras obetydligt vid upphettning.
Först efter åratals användning vid över 350°C
påverkas värmebärarens användbarhet av
förändringarna. Dessa består huvudsakligen i
bildning av polyfenyler, såsom terfenyl och
kvater-fenyl, samt obetydliga mängder
sönderdelningsprodukter, såsom metan, väte och kol.
Polyfenylerna stannar i lösning men ökar så
småningom kokpunktsintervallet uppåt.
Samtidigt sjunker stelningspunkten obetydligt,
medan viskositeten förblir praktiskt taget
oförändrad vid upp till hög halt av polyfenyler.
Värmebäraren kan användas så länge mängden
högkokande beståndsdelar inte överstiger 15 %.
Specifik värme
kcal/kg X
Temperatur

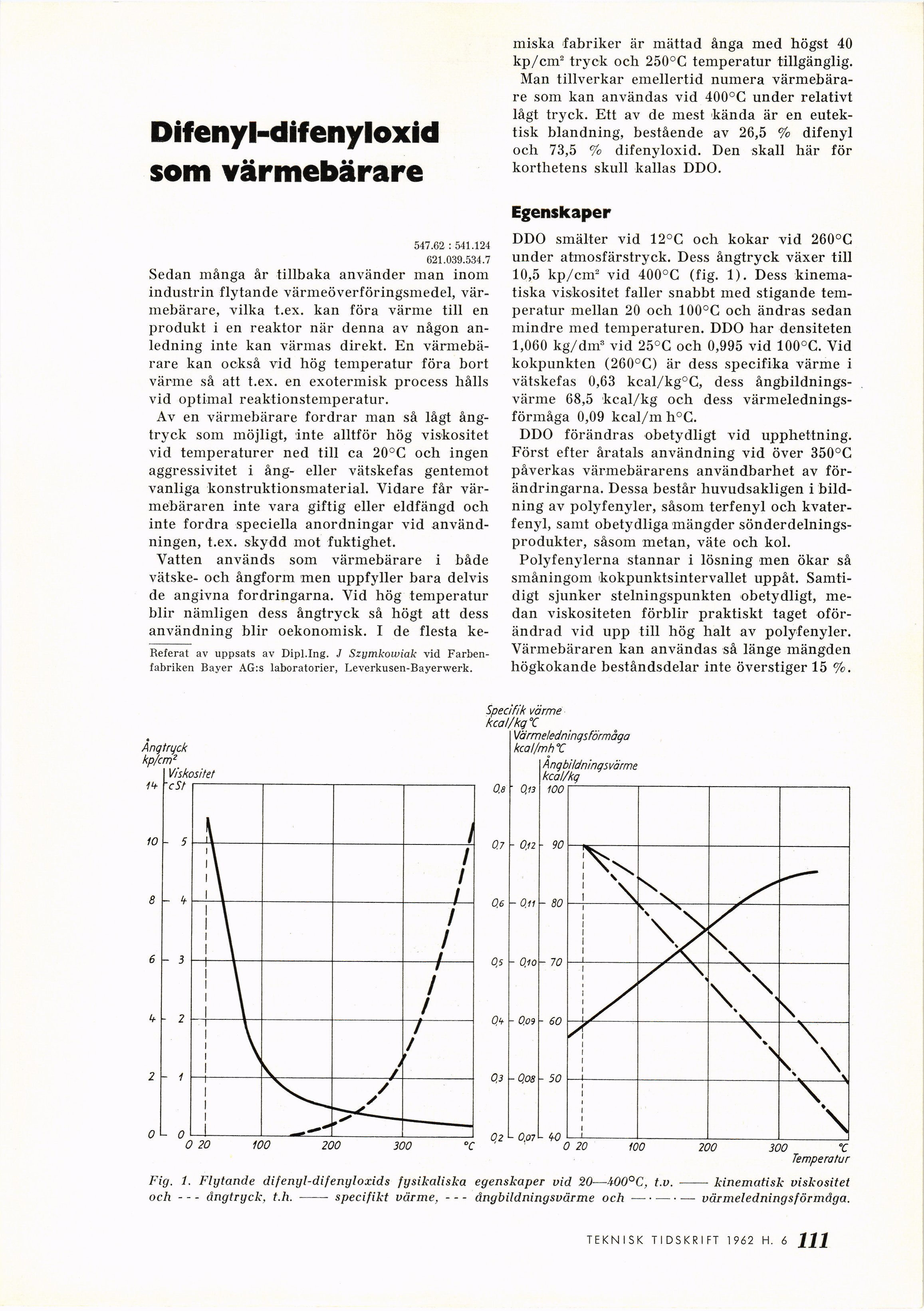

Fig. 1. Flytande difenyl-difenyloxids fysikaliska egenskaper vid 20—400°C, t.v. - kinematisk viskositet
och–-ångtryck, t.h. - specifikt värme, - - - ångbildningsvärme och ■—–— värmeledningsförmåga.
TEKNISK TIDSKRIFT 1962 H. 6 1Q1
