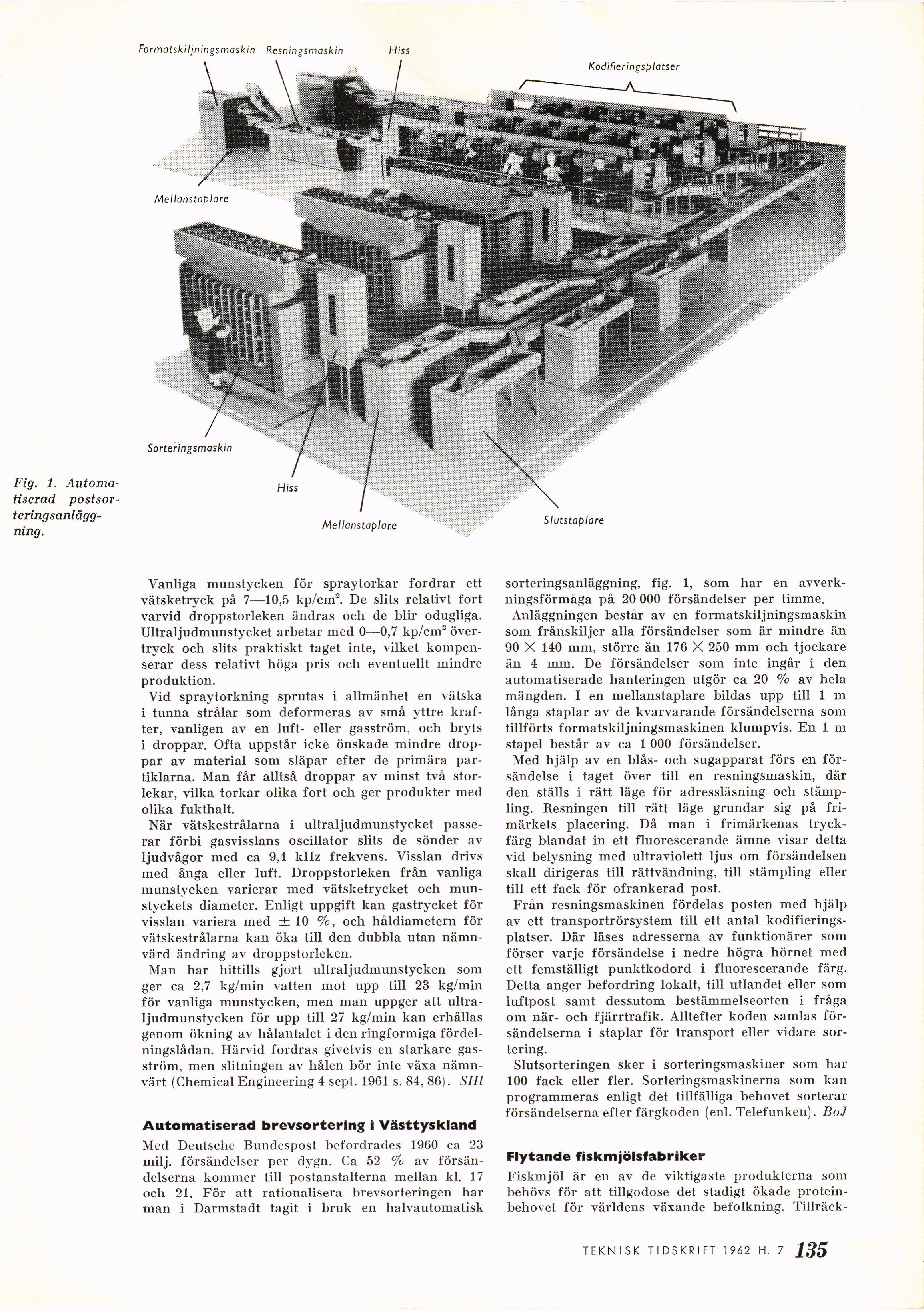

Fig. 1.
Automatiserad postsorteringsanläggning.
Vanliga munstycken för spraytorkar fordrar ett
vätsketryck på 7—10,5 kp/cm2. De slits relativt fort
varvid droppstorleken ändras och de blir odugliga.
Ultraljudmunstycket arbetar med 0—0,7 kp/cm2
övertryck och slits praktiskt taget inte, vilket
kompenserar dess relativt höga pris och eventuellt mindre
produktion.
Vid spraytorkning sprutas i allmänhet en vätska
i tunna strålar som deformeras av små yttre
krafter, vanligen av en luft- eller gasström, och bryts
i droppar. Ofta uppstår icke önskade mindre
droppar av material som släpar efter de primära
partiklarna. Man får alltså droppar av minst två
storlekar, vilka torkar olika fort och ger produkter med
olika fukthalt.
När vätskestrålarna i ultraljudmunstycket
passerar förbi gasvisslans oscillator slits de sönder av
ljudvågor med ca 9,4 kHz frekvens. Visslan drivs
med ånga eller luft. Droppstorleken från vanliga
munstycken varierar med vätsketrycket och
munstyckets diameter. Enligt uppgift kan gastrycket för
visslan variera med ±10 och håldiametern för
vätskestrålarna kan öka till den dubbla utan
nämnvärd ändring av droppstorleken.
Man har hittills gjort ultraljudmunstycken som
ger ca 2,7 kg/min vatten mot upp till 23 kg/min
för vanliga munstycken, men man uppger att
ultraljudmunstycken för upp till 27 kg/min kan erhållas
genom ökning av hålantalet i den ringformiga
fördelningslådan. Härvid fordras givetvis en starkare
gasström, men slitningen av hålen bör inte växa
nämnvärt (Chemical Engineering 4 sept. 1961 s. 84, 86). SH1
Automatiserad brevsortering i Västtyskland
Med Deutsche Bundespost befordrades 1960 ca 23
milj. försändelser per d3rgn. Ca 52 % av
försändelserna kommer till postanstalterna mellan kl. 17
och 21. För att rationalisera brevsorteringen har
man i Darmstadt tagit i bruk en halvautomatisk
sorteringsanläggning, fig. 1, som har en
avverkningsförmåga på 20 000 försändelser per timme.
Anläggningen består av en formatskiljningsmaskin
som frånskiljer alla försändelser som är mindre än
90 X 140 mm, större än 176 X 250 mm och tjockare
än 4 mm. De försändelser som inte ingår i den
automatiserade hanteringen utgör ca 20 % av hela
mängden. I en mellanstaplare bildas upp till 1 m
långa staplar av de kvarvarande försändelserna som
tillförts formatskiljningsmaskinen klumpvis. En 1 m
stapel består av ca 1 000 försändelser.
Med hjälp av en blås- och sugapparat förs en
försändelse i taget över till en resningsmaskin, där
den ställs i rätt läge för adressläsning och
stämpling. Resningen till rätt läge grundar sig på
frimärkets placering. Då man i frimärkenas
tryckfärg blandat in ett fluorescerande ämne visar detta
vid belysning med ultraviolett ljus om försändelsen
skall dirigeras till rättvändning, till stämpling eller
till ett fack för ofrankerad post.
Från resningsmaskinen fördelas posten med hjälp
av ett transportrörsystem till ett antal
kodifierings-platser. Där läses adresserna av funktionärer som
förser varje försändelse i nedre högra hörnet med
ett femställigt punktkodord i fluorescerande färg.
Detta anger befordring lokalt, till utlandet eller som
luftpost samt dessutom bestämmelseorten i fråga
om när- och fjärrtrafik. Alltefter koden samlas
försändelserna i staplar för transport eller vidare
sortering.
Slutsorteringen sker i sorteringsmaskiner som har
100 fack eller fler. Sorteringsmaskinerna som kan
programmeras enligt det tillfälliga behovet sorterar
försändelserna efter färgkoden (enl. Telefunken). BoJ
Flytande fiskmjölsfabriker
Fiskmjöl är en av de viktigaste produkterna som
behövs för att tillgodose det stadigt ökade
proteinbehovet för världens växande befolkning. Tillräck-
Formatskiljningsmaskin Resningsmaskin Hiss
Kodifieringsplatser
Mellanstaplare
Siutstaplare
Sorteringsmaskin
Mellanstaplare
