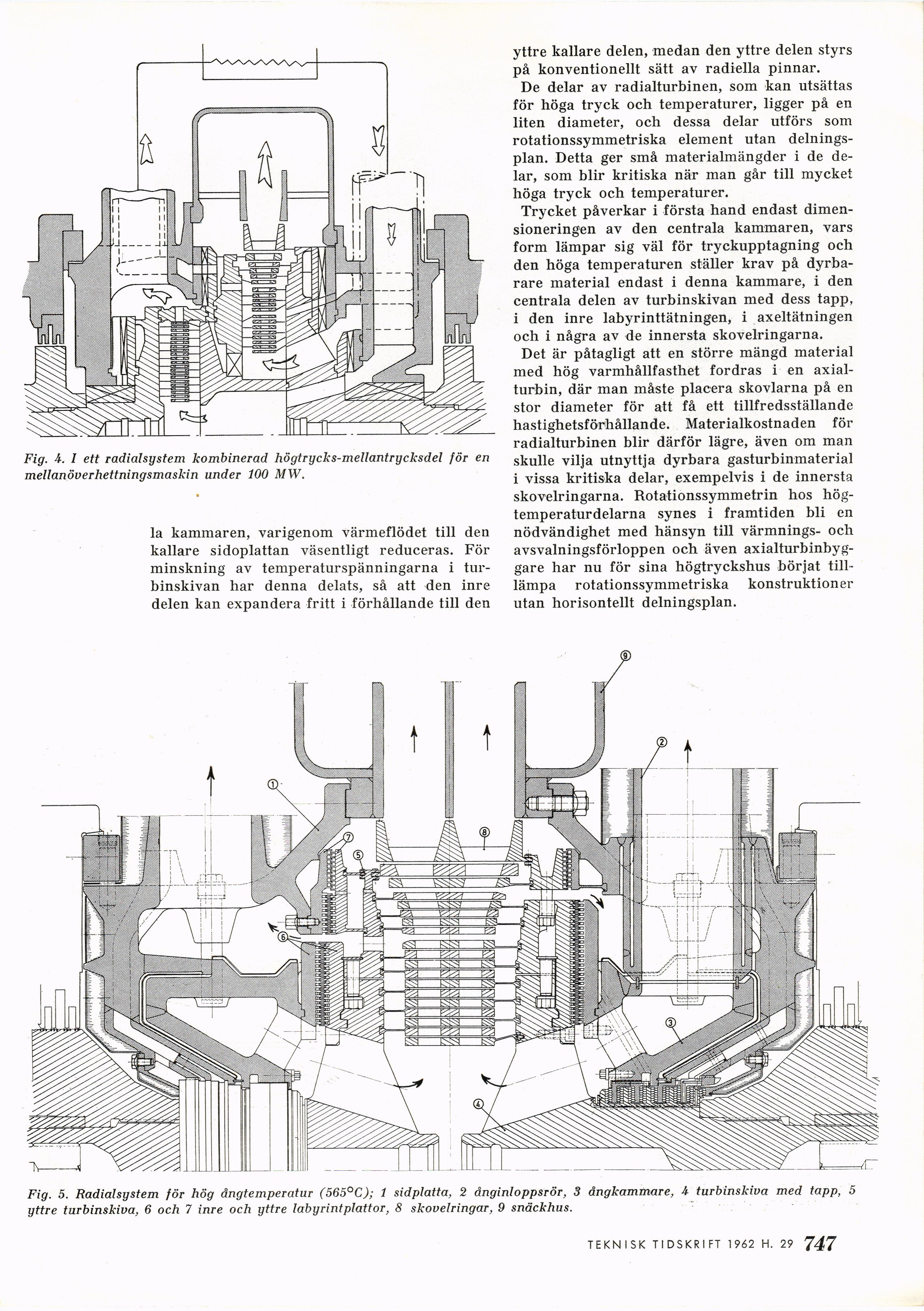

Fig. 4. I ett radialsystem kombinerad högtrycks-mellantrycksdel för en
mellanöverhettningsmaskin under 100 MW.
la kammaren, varigenom värmeflödet till den
kallare sidoplattan väsentligt reduceras. För
minskning av temperaturspänningarna i
tur-binskivan har denna delats, så att den inre
delen kan expandera fritt i förhållande till den
yttre kallare delen, medan den yttre delen styrs
på konventionellt sätt av radiella pinnar.
De delar av radialturbinen, som kan utsättas
för höga tryck och temperaturer, ligger på en
liten diameter, och dessa delar utförs som
rotationssymmetriska element utan
delnings-plan. Detta ger små materialmängder i de
delar, som blir kritiska när man går till mycket
höga tryck och temperaturer.
Trycket påverkar i första hand endast
dimensioneringen av den centrala kammaren, vars
form lämpar sig väl för tryckupptagning och
den höga temperaturen ställer krav på
dyrbarare material endast i denna kammare, i den
centrala delen av turbinskivan med dess tapp,
i den inre labyrinttätningen, i axeltätningen
och i några av de innersta skovelringarna.
Det är påtagligt att en större mängd material
med hög varmhållfasthet fordras i en
axial-turbin, där man måste placera skovlarna på en
stor diameter för att få ett tillfredsställande
hastighetsförhållande. Materialkostnaden för
radialturbinen blir därför lägre, även om man
skulle vilja utnyttja dyrbara gasturbinmaterial
i vissa kritiska delar, exempelvis i de innersta
skovelringarna. Rotationssymmetrin hos
hög-temperaturdelarna synes i framtiden bli en
nödvändighet med hänsyn till värmnings- och
avsvalningsförloppen och även
axialturbinbyg-gare har nu för sina högtryckshus börjat
till-lämpa rotationssymmetriska konstruktioner
utan horisontellt delningsplan.
teknisk tidskrift 1 962 h. 27 747
Fig. 5. Radialsystem för hög ångtemperatur (565°C); 1 sidplatta, 2 ånginloppsrör, 3 ängkammare, i turbinskiva med tapp, 5
yttre turbinskiva, 6 och 7 inre och yttre labyrintplattor, S skovelringar, 9 snäckhus.
