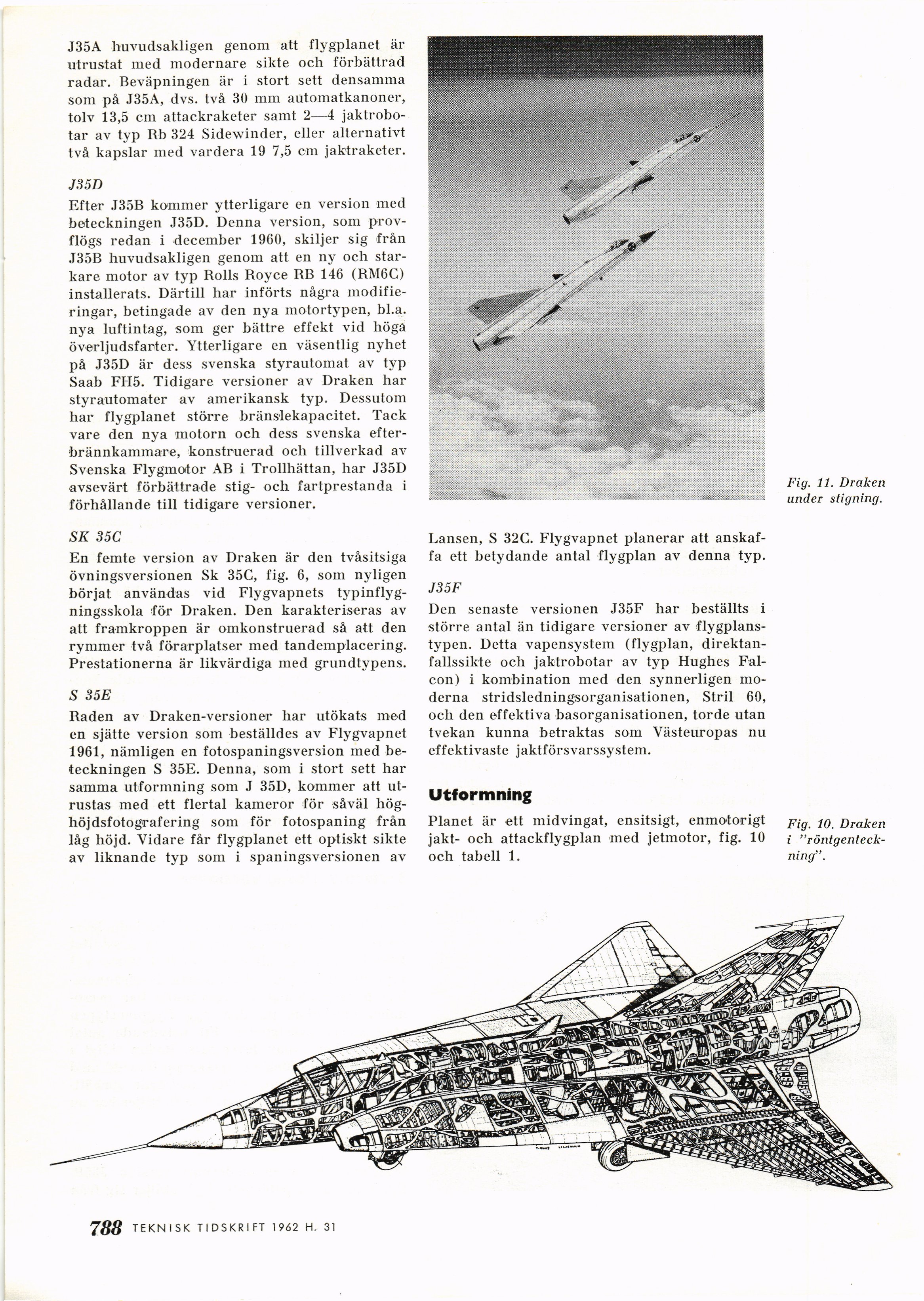

J35A huvudsakligen genom att flygplanet är
utrustat med modernare sikte och förbättrad
radar. Beväpningen är i stort sett densamma
som på J35A, dvs. två 30 mm automatkanoner,
tolv 13,5 cm attackraketer samt 2—4
jaktrobotar av typ Rb 324 Sidewinder, eller alternativt
två kapslar med vardera 19 7,5 cm jaktraketer.
J35D
Efter J35B kommer ytterligare en version med
beteckningen J35D. Denna version, som
provflögs redan i december 1960, skiljer sig från
J35B huvudsakligen genom att en ny och
starkare motor av typ Rolls Boyce RB 146 (RM6C)
installerats. Därtill har införts några
modifieringar, betingade av den nya motortypen, bl.a.
nya luftintag, som ger bättre effekt vid höga
överljudsfarter. Ytterligare en väsentlig nyhet
på J35D är dess svenska styrautomat av typ
Saab FH5. Tidigare versioner av Draken har
styrautomater av amerikansk typ. Dessutom
har flygplanet större bränslekapacitet. Tack
vare den nya motorn och dess svenska
efterbrännkammare, konstruerad och tillverkad av
Svenska Flygmotor AB i Trollhättan, har J35D
avsevärt förbättrade stig- och fartprestanda i
förhållande till tidigare versioner.
SK 35C
En femte version av Draken är den tvåsitsiga
övningsversionen Sk 35C, fig. 6, som nyligen
börjat användas vid Flygvapnets
typinflygningsskola för Draken. Den karakteriseras av
att framkroppen är omkonstruerad så att den
rymmer två förarplatser med tandemplacering.
Prestationerna är likvärdiga med grundtypens.
S 35E
Raden av Draken-versioner har utökats med
en sjätte version som beställdes av Flygvapnet
1961, nämligen en fotospaningsversion med
beteckningen S 35E. Denna, som i stort sett har
samma utformning som J 35D, kommer att
utrustas med ett flertal kameror för såväl
höghöjdsfotografering som för fotospaning från
låg höjd. Vidare får flygplanet ett optiskt sikte
av liknande typ som i spaningsversionen av
Lansen, S 32C. Flygvapnet planerar att
anskaffa ett betydande antal flygplan av denna typ.
 |
Fig. 11. Draken under stigning |
|
| Fig. 10. Draken i "röntgenteckning". |
