Full resolution (JPEG) - On this page / på denna sida - 1962, H. 34 - Nya material - Föga bearbetningshärdande rostfritt stål, av SHl - Syraresistent stål, av SHl - Krympfolie av polyvinylklorid, av SHl - Stål resistenta mot spänningskorrosion, av SHl
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

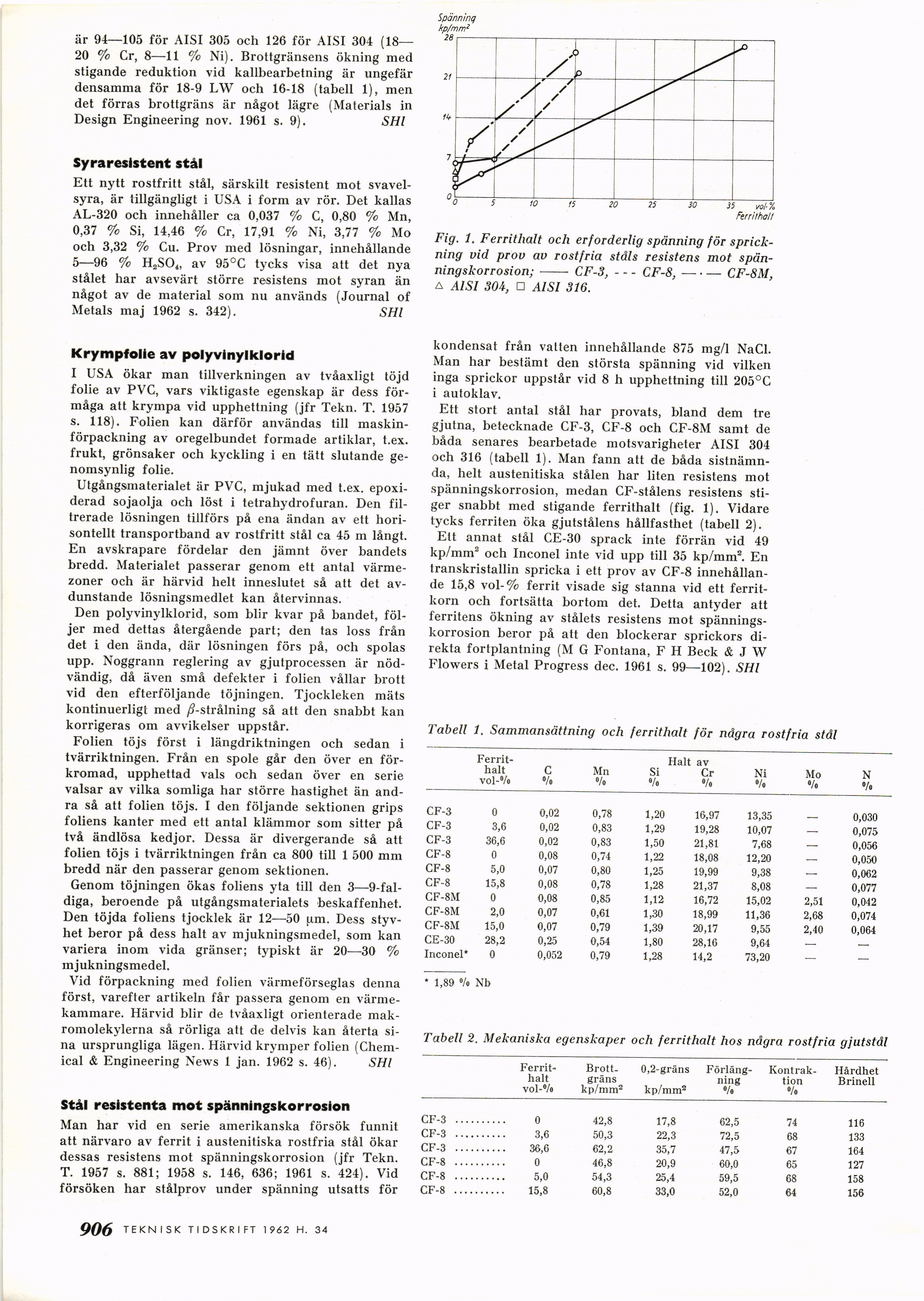

är 94—105 för AISI 305 och 126 för AISI 304 (18—
20 % Cr, 8—11 % Ni). Brottgränsens ökning med
stigande reduktion vid kallbearbetning är ungefär
densamma för 18-9 LW och 16-18 (tabell 1), men
det förras brottgräns är något lägre (Materials in
Design Engineering nov. 1961 s. 9), SHl
Sy ra resistent stål
Ett nytt rostfritt stål, särskilt resistent mot
svavelsyra, är tillgängligt i USA i form av rör. Det kallas
AL-320 och innehåller ca 0,037 % C, 0,80 % Mn,
0,37 % Si, 14,46 % Cr, 17,91 % Ni, 3,77 % Mo
och 3,32 % Cu. Prov med lösningar, innehållande
5—96 % H2S04, av 95°C tycks visa att det nya
stålet har avsevärt större resistens mot syran än
något av de material som nu används (Journal of
Metals maj 1962 s. 342). SHl
Krympfolie av poly vinyl klorid
I USA ökar man tillverkningen av tvåaxligt töjd
folie av PVC, vars viktigaste egenskap är dess
förmåga att krympa vid upphettning (jfr Tekn. T. 1957
s. 118). Folien kan därför användas till
maskinförpackning av oregelbundet formade artiklar, t.ex.
frukt, grönsaker och kyckling i en tätt slutande
ge-nomsynlig folie.
Utgångsmaterialet är PVC, mjukad med t.ex.
epoxi-derad sojaolja och löst i tetrahydrofuran. Den
filtrerade lösningen tillförs på ena ändan av ett
horisontellt transportband av rostfritt stål ca 45 m långt.
En avskrapare fördelar den jämnt över bandets
bredd. Materialet passerar genom ett antal
värmezoner och är härvid helt inneslutet så att det
avdunstande lösningsmedlet kan återvinnas.
Den polyvinylklorid, som blir kvar på bandet,
följer med dettas återgående part; den tas loss från
det i den ända, där lösningen förs på, och spolas
upp. Noggrann reglering av gjutprocessen är
nödvändig, då även små defekter i folien vållar brott
vid den efterföljande töjningen. Tjockleken mäts
kontinuerligt med /S-strålning så att den snabbt kan
korrigeras om avvikelser uppstår.
Folien töjs först i längdriktningen och sedan i
tvärriktningen. Från en spole går den över en
förkromad, upphettad vals och sedan över en serie
valsar av vilka somliga har större hastighet än
andra så att folien töjs. I den följande sektionen grips
foliens kanter med ett antal klämmor som sitter på
två ändlösa kedjor. Dessa är divergerande så att
folien töjs i tvärriktningen från ca 800 till 1 500 mm
bredd när den passerar genom sektionen.
Genom töjningen ökas foliens yta till den
3—9-fal-diga, beroende på utgångsmaterialets beskaffenhet.
Den töjda foliens tjocklek är 12—50 [im. Dess
styvhet beror på dess halt av mjukningsmedel, som kan
variera inom vida gränser; typiskt är 20—30 %
mjukningsmedel.
Vid förpackning med folien värmeförseglas denna
först, varefter artikeln får passera genom en
värmekammare. Härvid blir de tvåaxligt orienterade
makromolekylerna så rörliga att de delvis kan återta
sina ursprungliga lägen. Härvid krymper folien
(Chemical & Engineering News 1 jan. 1962 s. 46). SHl
Stål resistenta mot spänningskorrosion
Man har vid en serie amerikanska försök funnit
att närvaro av ferrit i austenitiska rostfria stål ökar
dessas resistens mot spänningskorrosion (jfr Tekn.
T. 1957 s. 881; 1958 s. 146, 636; 1961 s. 424). Vid
försöken har stålprov under spänning utsatts för
Spänninq
kp/mm1
28
Ferrithalt
Fig. 1. Ferrithalt och erforderlig spänning för
sprick-ning vid prov av rostfria ståls resistens mot
spänningskorrosion; – CF-3, - - - CF-8, ––CF-8M,
a AISI 30i, □ AISI 316.
kondensat från vatten innehållande 875 mg/1 NaCl.
Man har bestämt den största spänning vid vilken
inga sprickor uppstår vid 8 h upphettning till 205°C
i autoklav.
Ett stort antal stål har provats, bland dem tre
gjutna, betecknade CF-3, CF-8 och CF-8M samt de
båda senares bearbetade motsvarigheter AISI 304
och 316 (tabell 1). Man fann att de båda
sistnämnda, helt austenitiska stålen har liten resistens mot
.spänningskorrosion, medan CF-stålens resistens
stiger snabbt med stigande ferrithalt (fig. 1). Vidare
tycks ferriten öka gjutstålens hållfasthet (tabell 2).
Ett annat stål CE-30 sprack inte förrän vid 49
kp/mm2 och Inconel inte vid upp till 35 kp/mm". En
Iranskristallin spricka i ett prov av CF-8
innehållande 15,8 vol-% ferrit visade sig stanna vid ett
ferrit-korn och fortsätta bortom det. Detta antyder att
ferritens ökning av stålets resistens mot
spänningskorrosion beror på att den blockerar sprickors
direkta fortplantning (M G Fontana, F H Beck & J W
Flowers i Metal Progress dec. 1961 s. 99—102). SHl
Tabell 1. Sammansättning och ferrithalt för några rostfria stål
Ferrit- Halt av
halt C Mn Si Cr Ni Mo N
vol-% % »/. »/• »/• •/o »/o •/.
CF-3 0 0,02 0,78 1,20 16,97 13,35 0,030
CF-3 3,6 0,02 0,83 1,29 19,28 10,07 — 0,075
CF-3 36,6 0,02 0,83 1,50 21,81 7,68 — 0,056
CF-8 0 0,08 0,74 1,22 18,08 12,20 _ 0,050
CF-8 5,0 0,07 0,80 1,25 19,99 9,38 — 0,062
CF-8 15,8 0,08 0,78 1,28 21,37 8,08 — 0,077
CF-8M 0 0,08 0,85 1,12 16,72 15,02 2,51 0,042
CF-8M 2,0 0,07 0,61 1,30 18,99 11,36 2,68 0,074
CF-8M 15,0 0,07 0,79 1,39 20,17 9,55 2,40 0,064
CE-30 28,2 0,25 0,54 1,80 28,16 9,64 — _
Inconel* 0 0,052 0,79 1,28 14,2 73,20 — —
* 1,89 "/o Nb
Tabell 2. Mekaniska egenskaper och ferrithalt hos några rostfria gjutstål
[-Ferrithalt-]
{+Ferrit- halt+} vol-% [-Brottgräns-] {+Brott- gräns+} kp/mm2 0,2-gräns kp/mm2 [-Förlängning-] {+Förläng- ning+} «/» [-Kontrak-tion-] {+Kontrak- tion+} »/• Hårdhet Brinell
CF-3 ...... ..... 0 42,8 17,8 62,5 74 116
CF-3 ...... ..... 3,6 50,3 22,3 72,5 68 133
CF-3 ...... ..... 36,6 62,2 35,7 47,5 67 164
CF-8 ...... ..... 0 46,8 20,9 60,0 65 127
CF-8 ...... ––- 5,0 54,3 25,4 59,5 68 158
CF-8 ...... 15,8 60,8 33,0 52,0 64 156
906. TEKNISK TIDSKRIFT 1962 H. 34
<< prev. page << föreg. sida << >> nästa sida >> next page >>
