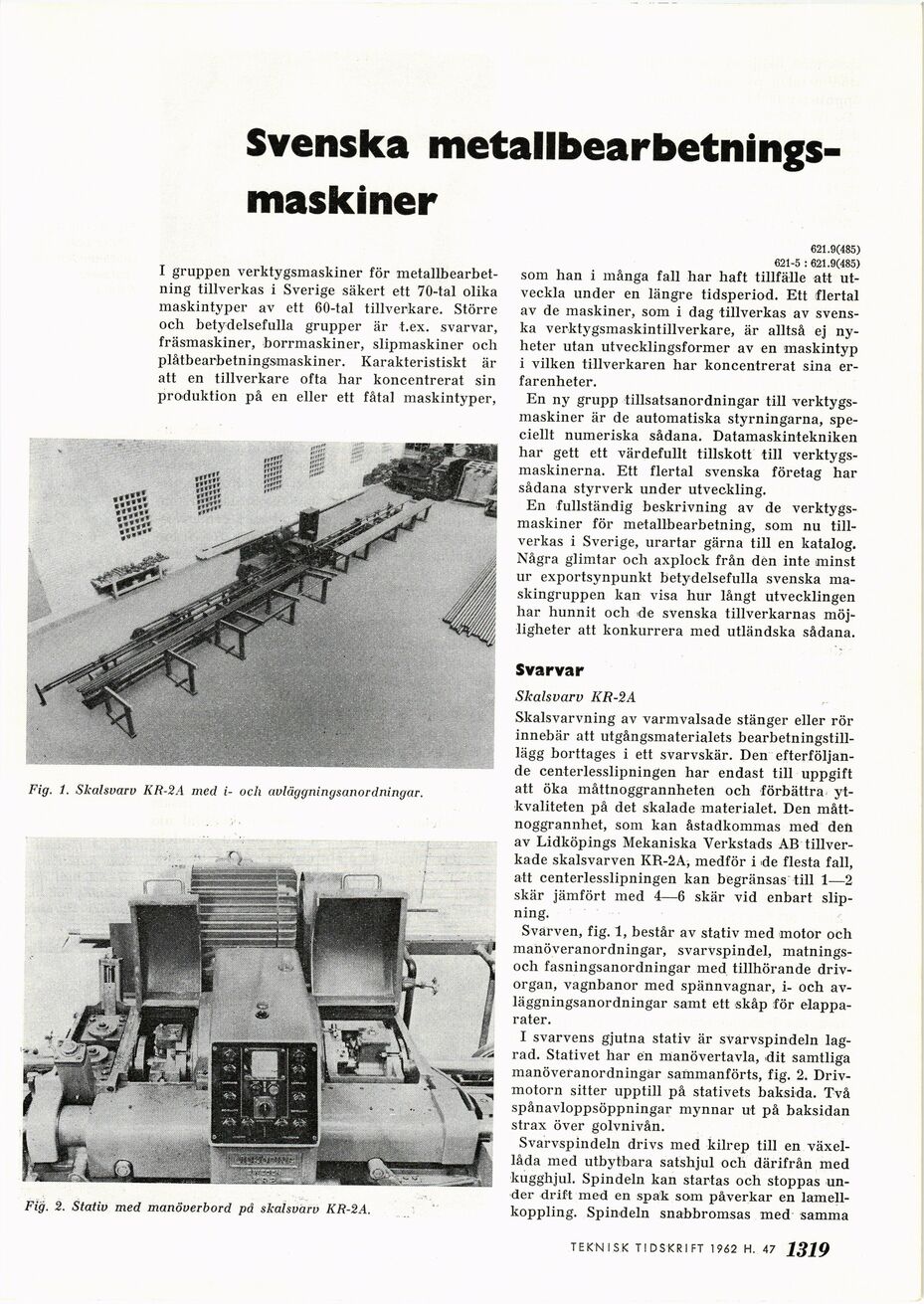

Svenska
metallbearbetnings-maskiner
I gruppen verktygsmaskiner för
metallbearbetning tillverkas i Sverige säkert ett 70-tal olika
maskintyper av ett 60-tal tillverkare. Större
och betydelsefulla grupper är t.ex. svarvar,
fräsmaskiner, borrmaskiner, slipmaskiner och
plåtbearbetningsmaskiner. Karakteristiskt är
att en tillverkare ofta har koncentrerat sin
produktion på en eller ett fåtal maskintyper,
Fig. i. Skalsvarv KR-2A med i- och avläggningsanordningar.
Fig. 2. Stativ med manöverbord på skalsvarv KR-2A.
621.9(485)
621-5 : 621.9(485)
som han i många fall har haft tillfälle att
utveckla under en längre tidsperiod. Ett flertal
av de maskiner, som i dag tillverkas av
svenska verktygsmaskintillverkare, är alltså ej
nyheter utan utvecklingsformer av en maskintyp
i vilken tillverkaren har koncentrerat sina
erfarenheter.
En ny grupp tillsatsanordningar till
verktygsmaskiner är de automatiska styrningarna,
speciellt numeriska sådana. Datamaskintekniken
har gett ett värdefullt tillskott till
verktygsmaskinerna. Ett flertal svenska företag har
sådana styrverk under utveckling.
En fullständig beskrivning av de
verktygsmaskiner för metallbearbetning, som nu
tillverkas i Sverige, urartar gärna till en katalog.
Några glimtar och axplock från den inte minst
ur exportsynpunkt betydelsefulla svenska
maskingruppen kan visa hur långt utvecklingen
har hunnit och de svenska tillverkarnas
möjligheter att konkurrera med utländska sådana.
Svarvar
Skalsvarv KR-2A
Skalsvarvning av varmvalsade stänger eller rör
innebär att utgångsmaterialets
bearbetningstill-lägg borttages i ett svarvskär. Den
efterföljande centerlesslipningen har endast till uppgift
att öka måttnoggrannheten och förbättra
yt-kvaliteten på det skalade materialet. Den
måttnoggrannhet, som kan åstadkommas med den
av Lidköpings Mekaniska Verkstads AB
tillverkade skalsvarven KR-2A, medför i de flesta fall,
att centerlesslipningen kan begränsas till 1—2
skär jämfört med 4—6 skär vid enbart
slipning.
Svarven, fig. 1, består av stativ med motor och
manöveranordningar, svarvspindel,
matnings-och fasningsanordningar med tillhörande
drivorgan, vagnbanor med spännvagnar, i- och
avläggningsanordningar samt ett skåp för
elapparater.
I svarvens gjutna stativ är svarvspindeln
lagrad. Stativet har en manövertavla, dit samtliga
manöveranordningar sammanförts, fig. 2.
Driv-motorn sitter upptill på stativets baksida. Två
spånavloppsöppningar mynnar ut på baksidan
strax över golvnivån.
Svarvspindeln drivs med kilrep till en
växellåda med utbytbara satshjul och därifrån med
kugghjul. Spindeln kan startas och stoppas
under drift med en späk som påverkar en
lamellkoppling. Spindeln snabbromsas med samma
TEKNISK TIDSKRIFT 1962 H. 43 J1319
