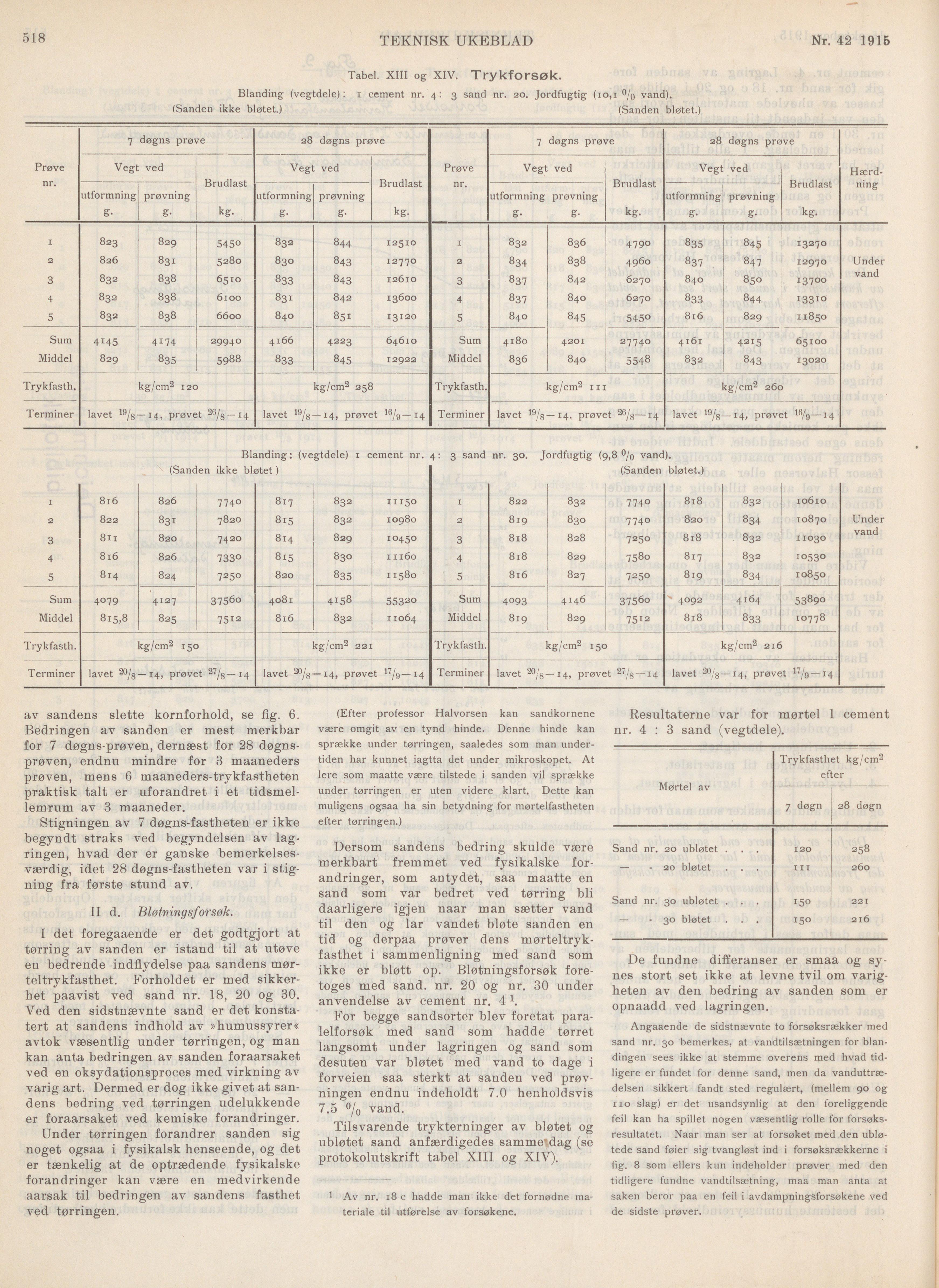

518
TEKNISK UKEBLAD
Nr. 42 1915
Tabel. XIII og XIV. Trykforsøk.
Blanding (vegtdele): i cement nr. 4: 3 sand nr. 20. Jordfugtig (10,1 °/o vand).
(Sanden ikke blotet.) (Sanden blotet.)
Prøve nr. 7 døgns prøve 28 døgns prøve Prøve nr. 7 døgns prøve 28 døgns prøve [-Hærdning-] {+Hærd- ning+}
Vegt ved Brudlast kg. Vegt ved Brudlast kg. Vegt ved Brudlast kg. Vegt ved Brudlast kg.
utformning g- prøvning g- utformning g- prøvning g- [–utformning-] {+- utformning+} S- prøvning g- utformning g- prøvning g-
i 823 829 5450 832 844 12510 i 832 836 4790 835 845 i327o
2 826 831 5280 830 843 12770 2 834 838 4960 837 847 12970 Under
3 832 838 6510 833 843 12610 3 837 842 6270 840 850 13700 vand
4 832 838 6100 831 842 13600 4 837 840 6270 833 844 i3310
5 832 838 6600 840 851 13120 5 840 845 5450 816 829 11850
Sum 4145 4174 29940 4166 4223 64610 Sum 4180 4201 27740 4161 4215 65100
Middel 829 835 5988 833 845 12922 Middel 836 840 5548 832 843 13020
Trykfasth. kg/cm2 120 kg/cm2 258 Trykfasth. kg/cm2 in kg/cm2 260
Terminer lavet 19/g—14, prøvet 2ß/s—14 lavet 19/g—14, prøvet 16/g—14 Terminer lavet 19/g—14, prøvet 26/g—14 lavet 19/g—14, prøvet 16/g—14
Blanding: (vegtdele) 1 cement nr. 4: 3 sand nr. 30. Jordfugtig (9,8% vand). (Sanden ikke bløtet) (Sanden bløtet.)
I 816 826 774° 817 832 11150 I 822 832 7740 818 832 10610
2 822 831 7820 815 832 10980 2 819 830 7740 820 834 10870 Under
3 8n 820 7420 814 829 10450 3 818 828 7250 818 832 11030 vand
4 816 826 7330 815 830 11160 4 818 829 7580 817 832 10530
5 814 824 7250 820 835 11580 5 816 827 7250 819 834 10850
Sum 4079 4127 37560 4081 4158 5532° Sum 4093 4146 37560 4092 4164 53890
Middel 815,8 825 7512 816 832 11064 Middel 819 829 7512 818 833 10778
Trykfasth. kg/cm2 150 kg/cm2 221 Trykfasth. kg/cm2 150 kg/cm2 216
Terminer lavet 20/g—14, prøvet 27/g—14 lavet ^/g—14, prøvet 17/g—14 Terminer lavet 20/g—14, prøvet 27/g—14 lavet 20/s— 14, prøvet 17/g —14
av sandens slette kornforhold, se fig. 6.
Bedringen av sanden er mest merkbar
for 7 døgns-prøven, dernæst for 28
døgnsprøven, endnu mindre for 3 maaneders
prøven, mens 6 maaneders-trykfastheten
praktisk talt er nforandret i et
tidsmellemrum av 3 maaneder.
Stigningen av 7 døgns-fastheten er ikke
begyndt straks ved begyndelsen av
lagringen, hvad der er ganske
bemerkelses-værdig, idet 28 døgns-fastheten var i
stigning fra første stund av.
II d. Bløtmngsforsøk.
I det foregaaende er det godtgjort at
tørring av sanden er istand til at utøve
en bedrende indflydelse paa sandens
mør-teltrykfasthet. Forholdet er med
sikkerhet paavist ved sand nr. 18, 20 og 30.
Ved den sidstnævnte sand er det
konstatert at sandens indhold av »humussyrer«
avtok væsentlig under tørringen, og man
kan anta bedringen av sanden foraarsaket
ved en oksydationsproces med virkning av
varig art. Dermed er dog ikke givet at
sandens bedring ved tørringen udelukkende
er foraarsaket ved kemiske forandringer.
Under tørringen forandrer sanden sig
noget ogsaa i fysikalsk henseende, og det
er tænkelig at de optrædende fysikalske
forandringer kan være en medvirkende
aarsak til bedringen av sandens fasthet
ved tørringen.
(Efter professor Halvorsen kan sandkornene
være omgit av en tynd hinde. Denne hinde kan
sprække under tørringen, saaledes som man
undertiden har kunnet iagtta det under mikroskopet. At
lere som maatte være tilstede i sanden vil sprække
under tørringen er uten videre klart. Dette kan
muligens ogsaa ha sin betydning for mørtelfastheten
efter tørringen.)
Dersom sandens bedring skulde være
merkbart fremmet ved fysikalske
forandringer, som antydet, saa maatte en
sand som var bedret ved tørring bli
daarligere igjen naar man sætter vand
til den og lar vandet bløte sanden en
tid og derpaa prøver dens
mørteltryk-fasthet i sammenligning med sand som
ikke er bløtt op. Bløtningsforsøk
foretoges med sand. nr. 20 og nr. 30 under
anvendelse av cement nr. 4 h
For begge sandsorter blev foretat
para-lelforsøk med sand som hadde tørret
langsomt under lagringen og sand som
desuten var bløtet med vand to dage i
forveien saa sterkt at sanden ved
prøvningen endnu indeholdt 7.0 henholdsvis
7.5 °/0 vand.
Tilsvarende trykterninger av bløtet og
ubløtet sand anfærdigedes samme dag (se
protokolutskrift tabel XIII og XIV).
1 Av nr. 18 c hadde man ikke det fornødne
materiale til utførelse av forsøkene.
Resultaterne var for mørtel 1 cement
nr. 4 : 3 sand (vegtdele).
Mørtel av Trykfasthet kg/cm2 efter
7 døgn 28 døgn
Sand nr. 20 ubløtet . . . 120 258
— - 20 bløtet . . III 260
Sand nr. 30 ubløtet . 150 22 I
— ■ 30 bløtet 150 216
De fundne differanser er smaa og
synes stort set ikke at levne tvil om
varigheten av den bedring av sanden som er
opnaadd ved lagringen.
Angaaende de sidstnævnte to forsøksrækker med
sand nr. 30 bemerkes, at vandtilsætningen for
blandingen sees ikke at stemme overens med hvad
tidligere er fundet for denne sand, men da
vanduttræ-delsen sikkert fandt sted regulært, (mellem 90 og
110 slag) er det usandsynlig at den foreliggende
feil kan ha spillet nogen væsentlig rolle for
forsøksresultatet. Naar man ser at forsøket med den
ublø-tede sand føier sig tvangløst ind i forsøksrækkerne i
fig. 8 som ellers kun indeholder prøver med den
tidligere fundne vandtilsætning, maa man anta at
saken beror paa en feil i avdampningsforsøkene ved
de sidste prøver.
