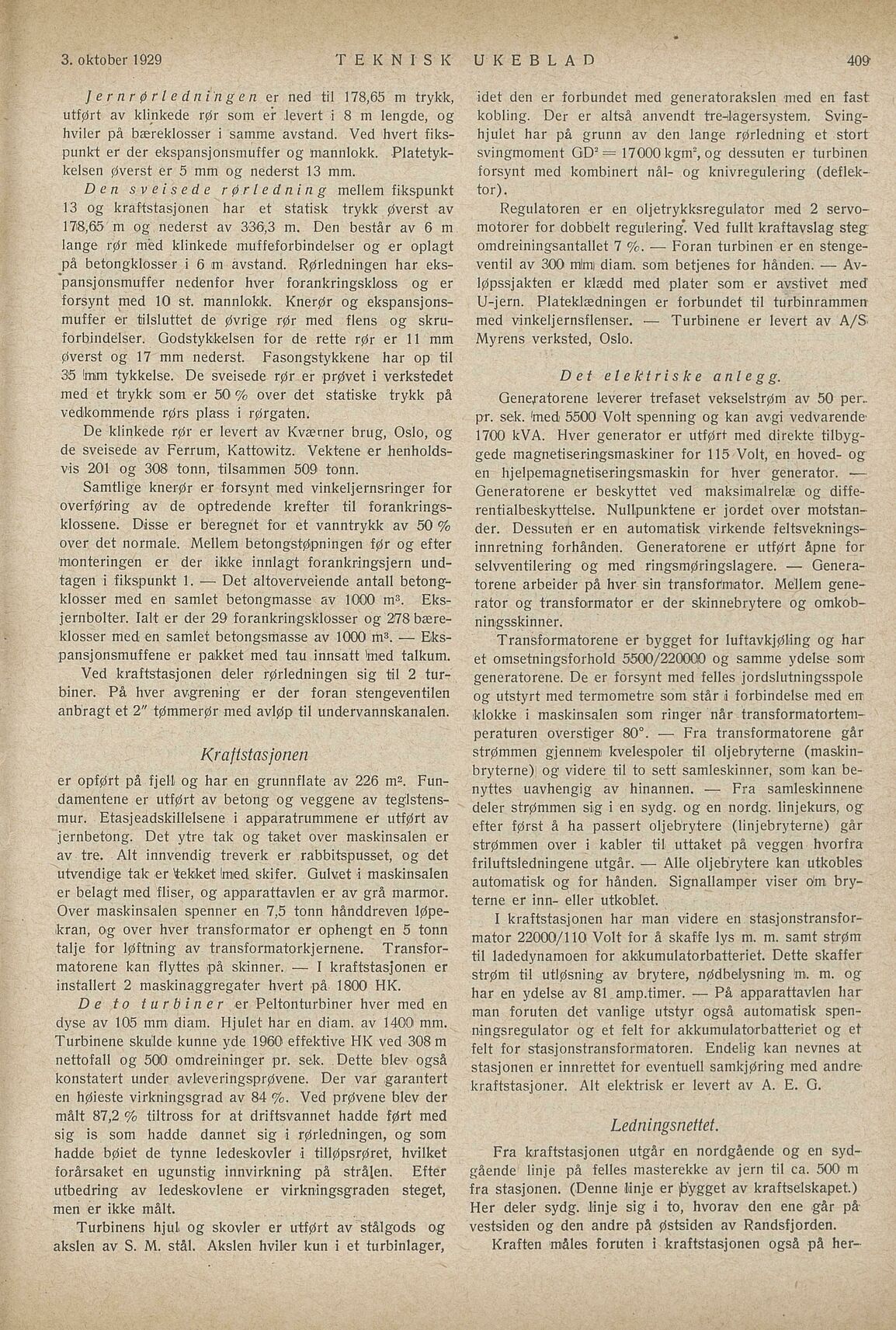

Jernrørledningen er ned til 178,65 m trykk,
utført av klinkede rør som er levert i 8 m lengde, og
hviler på bæreklosser i samme avstand. Ved hvert fiks
punkt er der ekspansjonsmuffer og mannlokk. Platetyk
kelsen øverst er 5 mm og nederst 13 mm.
Den svei s e d e rørledning mellem fikspunkt
13 og kraftstasjonen har et statisk trykk øverst av
178,65 m og nederst av 336,3 m. Den består av 6 m
lange rør med klinkede muffeforbindel-ser og er oplagt
på betongklosser i 6 m avstand. Rørledningen har eks
pansjonsmuffer nedenfor hver forankringskloss og er
forsynt med 10 st. mannlokk. Knerør og ekspansjons
muffer er tilsluttet de øvrige rør med flens og skru
forbindelser. Godstykkelsen for de rette rør er 11 mm
øverst og 17 mm nederst. Fasongstykkene har op til
35 !mm tykkelse. De sveisede rør er prøvet i verkstedet
med et trykk som er 50 % over det statiske trykk på
vedkommende rørs plass i rørgaten.
De klinkede rør er levert av Kværner brug, Oslo, og
de sveisede av Ferrum, Kattowitz. Vektene er henholds
vis 201 og 308 tonn, tilsammen 509 tonn.
Samtlige knerør er forsynt med vinkeljernsringer for
overføring av de optredende krefter til forankrings
klossene. Disse er beregnet for et vanntrykk av 50 %
over det normale. Mellem betongstøpningen før og efter
monteringen er der ikke innlagt forankringsjern und
tagen i fikspunkt 1. — Det altoverveiende antall betong
klosser med en samlet betongmasse av 1000 m3. Eks
jernbolter. lalt er der 29 forankrin-gsklosser og 278 bære
klosser med en samlet betongsmasse av 1000 m3. — Eks
pansjonsmuffene er pakket med tau innsatt ’med talkum.
Ved kraftstasjonen deler rørledningen sig til 2 tur
biner. På hver avgrening er der foran stengeventilen
anbragt et 2" tømmerør med avløp til undervannskanalen.
Kraftstasjonen
er opført på fjell og har en grunnflate av 226 m2. Fun
damentene er utført av betong og veggene av teglstens
mur. Etasjeadskillelsene i apparatrummene er utført av
jernbetong. Det ytre tak og taket over maskinsalen er
av tre. Alt innvendig treverk er rabbitspusset, og det
utvendige tak er ’tekket !med skifer. Gulvet i maskinsalen
er belagt med fliser, og apparattavlen er av grå marmor.
Over maskinsalen spenner en 7,5 tonn hånddreven løpe
kran, og over hver transformator er ophengt en 5 tonn
talje for løftning av transformatorkjernene. Transfor
matorene kan flyttes på skinner. — I kraftstasjonen er
installert 2 maskinaggregater hvert på 1800 HK.
De to turbiner er Peltonturbiner hver med en
dyse av 105 mm- diam. Hjulet har en diam. av 1400 mm.
Turbinene skulde kunne yde 1960 effektive HK ved 308 m
nettofall og 500 omdreininger pr. sek. Dette blev også
konstatert under avleveringsprøvene. Der var garantert
en høieste virkningsgrad av 84 %. Ved prøvene blev der
målt 87,2 % tiltross for at driftsvannet hadde ført med
sig is som hadde dannet sig i rørledningen, og som
hadde bøiet de tynne ledeskovler i tilløpsrøret, hvilket
forårsaket en ugunstig innvirkning på stråjen. Efter
utbedring av ledeskovlene er virkningsgraden steget,
men er ikke målt.
Turbinens hjul og skovler er utført av stålgods og
akslen av S. M. stål. Akslen hviler kun i et turbinlager,
idet den er forbundet med generatorakslen med en fast
kobling. Der er altså anvendt tre4agersystem. Sving
hjulet har på grunn av den lange rørledning et stort
svingmoment G-D2 — 17000 kgm2, og dessuten er turbinen
forsynt med kombinert nål- og knivregulering (deflek
tor).
Regulatoren er en oljetrykksregulator med 2 servo
motorer for dobbelt regulering’. Ved fullt kraftavslag steg;
omdreiningsantallet 7 %. — Foran turbinen er en stenge
ventil av 300 mlmi diam. som betjenes for hånden. — Av
løpssj akten er klædd med plater som er avstivet med
U-jern. Plateklædningen er forbundet til turbinrammen
med vinkeljernsflenser. — Turbinene er levert av A/S-
Myrens verksted, Oslo.
Det elektriske anlegg.
Generatorene leverer trefaset vekselstrøm av 50 per..
pr. sek. ’med 5500 Volt spenning og kan av-gi vedvarende
1700 kVA. Hver generator er utført med direkte tilbyg
gede magnetiseringsmaskiner for 115 Volt, en hoved- og
en hjelpemagnetiseringsmaskin for hver generator. —
Generatorene er beskyttet ved maksimalrelæ og diffe
rentialbeskyttelse. Nullpunktene er jordet over motstan
der. Dessuten er en automatisk virkende feltsveknings
innretning forhånden. Generatorene er utført åpne for
selvventilering og med ringsmøringslagere. — Genera
torene arbeider på hver sin transformator. Mellem gene
rator og transformator er der skinnebrytere og omkob
ningsskinner.
Transformatorene er bygget for luftavkjøling og har
et omsetningsforhold 5500/220000 og samme ydelse som
generatorene. De -er forsynt med felles jordslutningsspole
og utstyrt med termometre som står i forbindelse med eir
klokke i maskinsalen som ringer når transformatortem
peraturen overstiger 80°. — Fra transformatorene går
strømmen gjennetn kvelespoler til oljebryterne (maskin
bryterne) og videre til to sett samleskinner, som kan be
nyttes uavhengig av hinannen. — Fra samleskinnene
deler strømmen sig i en sydg. og en nordg. linjekurs, og
efter først å ha passert oljebrytere (linjebryterne) går
strømmen over i kabler til uttaket på veggen hvorfra
friluftsledningene utgår. — Alle oljebrytere kan utkobles
automatisk og for hånden. Signallamper viser o’m bry
terne er inn- eller utkoblet.
I kraftstasjonen har man videre en stasjonstransfor
mator 22000/110 Volt for å skaffe lys m. m. samt strøm
til ladedynamoen for akkumulatorbatteriet. Dette skaffer
strøm til utløsning av brytere, nødbelysning m. m. og
har en ydelse av 81 amp.timer. — På apparattavlen har
man foruten det vanlige utstyr også automatisk spen
ningsregulator og et felt for akkumulatorbatteriet og et
felt for stasjonstransformatoren. Endelig kan nevnes at
stasjonen er innrettet for eventuell samkjøring med andre
kraftstasjonen Alt elektrisk er levert av A. E. G.
Ledningsnettet.
Fra kraftstasjonen utgår en nordgående og en syd
gående linje på felles masterekke av jern til ca. 500 m
fra stasjonen. (Denne linje er jbygget av kraftselskapet.)
Her deler sydg. linje sig i to, hvorav den ene går på
vestsiden og den andre på østsiden av Randsfjorden.
Kraften måles foruten i kraftstasjonen også på her-
3. oktober 1929 TEKNISK U K E B L A D 400
