86 arbeidere hadde Vestfold fylke. Ved hovedveianlegg
var beskjeftiget ialt 4100 mann og ved bygdeveianlegg
3455. Pr. 1. september 1928 var den samlede arbeidsstyrke
7211 mann.
Forøvrig inneholder heftet forskjellige mindre medde-
lelser.

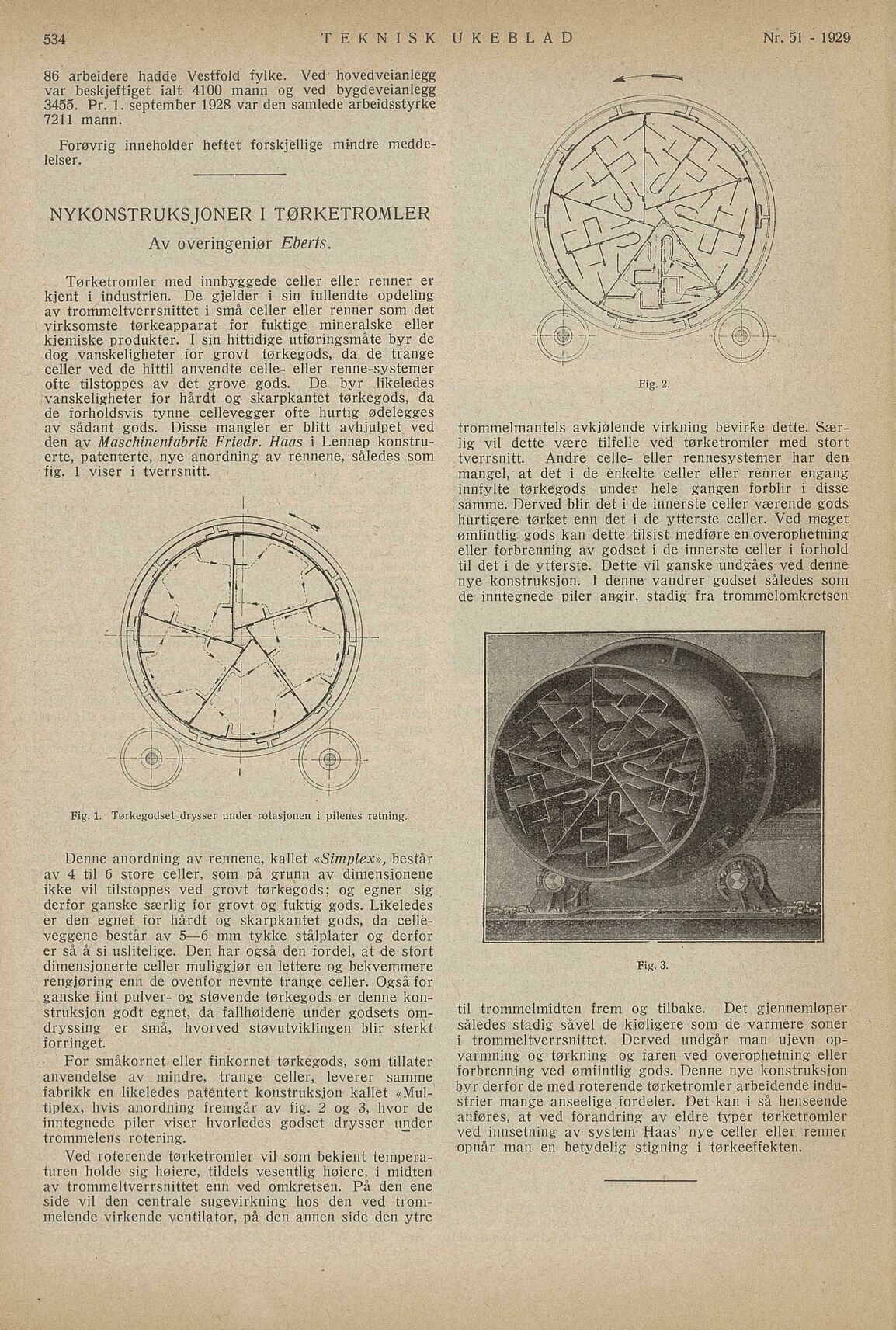

NYKONSTRUKSJONER I TØRKETROMLER
Av overingeniør Eberts.
Tørketromler med innbyggede celler eller renner er
kjent i industrien. De gjelder i sin fullendte opdeling
av trommeltverrsnittet i små celler eller renner som det
virksomste tørkeapparat for fuktige mineralske eller
kjemiske produkter. I sin hittidige utføringsmåte byr de
dog vanskeligbeter for grovt tørkegods, da de trange
celler ved de hittil anvendte celle- eller renne-systemer
ofte tilstoppes av det grove gods. De byr likeledes
vanskeligheter for hårdt og skarpkantet tørkegods, da
de forholdsvis tynne cellevegger ofte hurtig ødelegges
av sådant gods. Disse mangler er blitt avhjulpet ved
den av Maschinenfabrik Friedr. Haas i Lennep konstru
erte, patenterte, nye anordning av rennene, således som
fig. 1 vi.ser i tverrsnitt.
Fig. 1 TørkegodseCdrysser under rotasjonen i pilenes retning.
Denne anordning av rennene, kallet «Simplex», består
av 4 til 6 store celler, som på grunn av dimensjonene
ikke vil tilstoppes ved grovt tørkegods; og egner sig
derfor ganske særlig for grovt og fuktig gods. Likeledes
er den egnet for hårdt og skarpkantet gods, da celle
veggene består av 5—6 mm tykke stålplater og derfor
er så å si uslitelige. Den har også den fordel, at de stort
dimensjonerte celler muliggjør en lettere og bekvemmere
rengjøring enn de ovenfor nevnte trange celler. Også for
ganske fint pulver- og støvende tørkegods er denne kon
struksjon godt egnet, da fallhøidene under godsets om
dryssing er små, hvorved støvutviklingen blir sterkt
forringet.
For småkornet eller finkornet tørkegods, som tillåter
anvendelse av mindre, trange celler, leverer samme
fabrikk en likeledes patentert konstruksjon kallet «Mul
tiplex, hvis anordning fremgår av fig. 2 og 3, hvor de
inntegnede piler viser hvorledes godset drysser under
trommelens rotering.
Ved roterende tørketromler vil som bekjent tempera
turen holde sig høiere, tildels vesentlig høiere, i midten
av trommeltverrsnittet enn ved omkretsen. På den ene
side vil den centrale sugevirkning hos den ved trom
melende virkende ventilator, på den annen side den ytre
trommelmantels avkjølende virkning bevirke dette. Sær
lig vil dette være tilfelle ved tørketromler med stort
tverrsnitt. Andre celle- eller rennesystemer har den
mangel, at det i de enkelte celler eller renner engang
innfylte tørkegods under hele gangen forblir i disse
samme. Derved blir det i de innerste celler værende gods
hurtigere tørket enn det i de ytterste celler. Ved meget
ømfintlig gods kan dette tilsist medføre en overophetning
eller forbrenning av godset i de innerste celler i forhold
til det i de ytterste. Dette vil ganske undgåes ved denne
nye konstruksjon. I denne vandrer godset således som
de inntegnede piler angir, stadig fra trommelomkretsen
Fig. 3.
til trommelmidten frem og tilbake. Det gjennemløper
således stadig såvel de kjøligere som de varmere soner
i trommeltverrsnittet. Derved undgår man ujevn op
varmning og tørkning og faren ved overophetning eller
forbrenning ved ømfintlig gods. Denne nye konstruksjon
byr derfor de med roterende tørketromler arbeidende indu
strier mange anseelige fordeler. Det kan i så henseende
anføres, at ved forandring av eldre typer tørketromler
ved innsetning av system Haas’ nye celler eller renner
opnår man en betydelig stigning i tørkeeffekten.
\\ V x- z’ J J/ /
W" x i AJ/
\\X/ * >?>%
waIWa
Wb$a
Fig. 2.
*-. >-••• - •j—- • - v».-»– - 7A —~r’’’
wwy
. §<<
