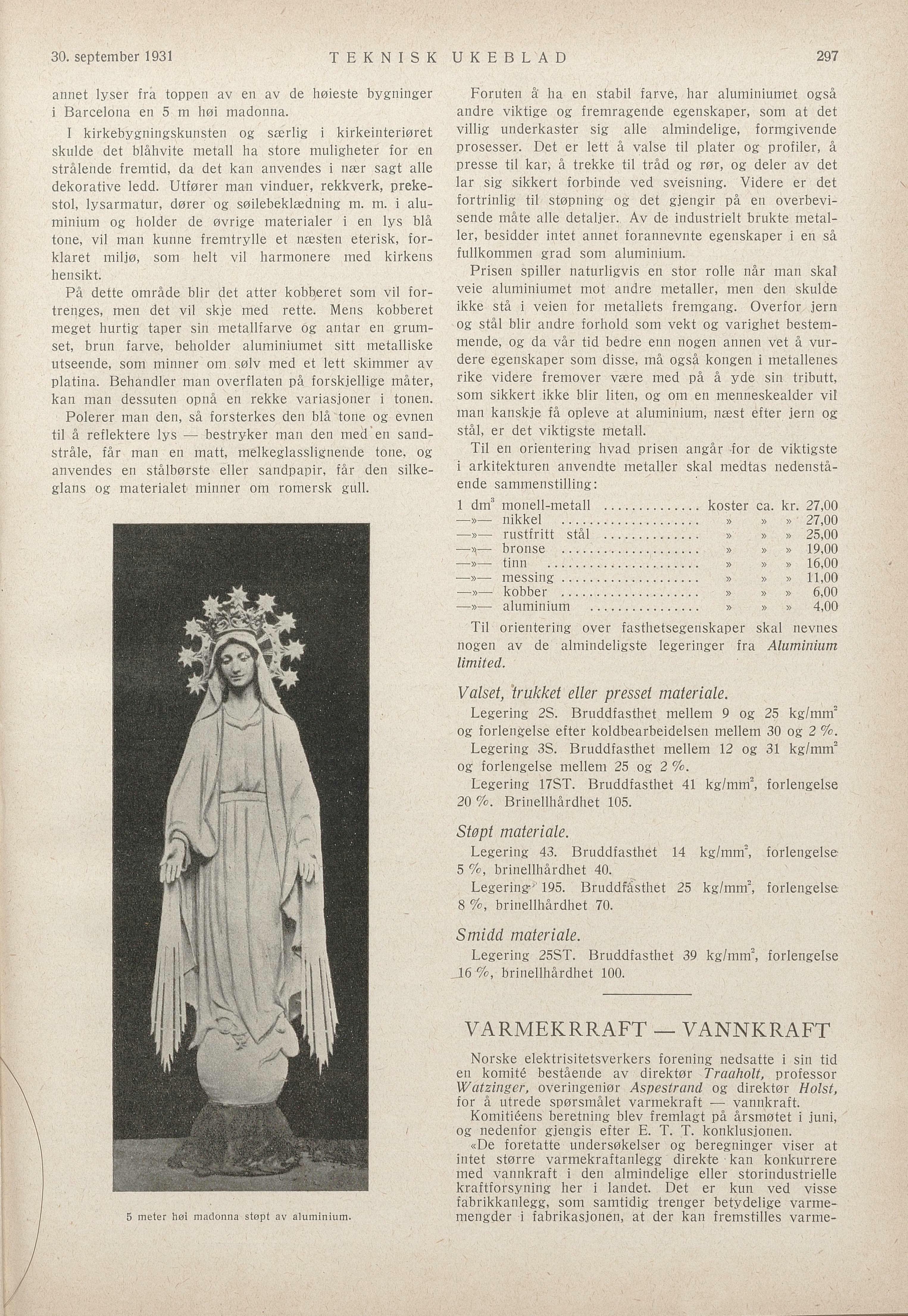

Full resolution (JPEG) - On this page / på denna sida - Nr. 26. 30. september 1931 - Aluminium og dets nyeste erobringer på arkitekturens område, av Reidar Lund - Varmekraft — vannkraft, av C. B. B.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
annet lyser fra toppen av en av de høieste bygninger
i Barcelona en 5 m høi madonna.
I kirkebygningskunsten og særlig i kirkeinteriøret
skulde det blåhvite metall ha store muligheter for en
strålende fremtid, da det kan anvendes i nær sagt alle
dekorative ledd. Utfører man vinduer, rekkverk, preke
stol, lysarmatur, dører og søilebeklædning m. m. i alu
minium og holder de øvrige materialer i en lys blå
tone, vil man kunne fremtrylle et næsten eterisk, for
klaret miljø, som helt vil harmonere med kirkens
hensikt.
På dette område blir det atter kobberet som vil for
trenges, men det vil skje med rette. Mens kobberet
meget hurtig taper sin metallfarve og antar en grum
set, brun farve, beholder aluminiumet sitt metalliske
utseende, som minner om selv med et lett skimmer av
platina. Behandler man overflaten på forskjellige måter,
kan man dessuten opnå en rekke variasjoner i tonen.
Polerer man den, så forsterkes den blå tone og evnen
til å reflektere lys bestryker man den med en sand
stråle, får man en matt, melkeglasslignende tone, og
anvendes en stålbørste eller sandpapir, får den silke
glans og materialet minner om romersk gull.
Foruten å ha en stabil farve, har aluminiumet også
andre viktige og fremragende egenskaper, som at det
villig underkaster sig alle almindelige, formgivende
prosesser. Det er lett å valse til plater og profiler, å
presse til kar; å trekke til tråd og rør, og deler av det
lar sig sikkert forbinde ved sveisning. Videre er det
fortrinlig til støpning og det gjengir på en overbevi
sende måte alle detaljer. Av de industrielt brukte metal
ler, besidder intet annet forannevnte egenskaper i en så
fullkommen grad som aluminium.
Prisen spiller naturligvis en stor rolle når man skal
veie aluminiumet mot andre metaller, men den skulde
ikke stå i veien for metallets fremgang. Overfor jern
og stål blir andre forhold som vekt og varighet bestem
mende, og da vår tid bedre enn nogen annen vet å vur
dere egenskaper som disse, må også kongen i metallenes
rike videre fremover være med på å yde sin tributt,
som sikkert ikke blir liten, og om en menneskealder vil
man kanskije få opleve at aluminium, næst efter jern og
stål, er det viktigste metall.
Til en orientering hvad prisen angår for de viktigste
i arkitekturen anvendte metaller skal medtas nedenstå-
ende sammenstilling
:
Valset, trukket eller presset materiale.
Legering 2S. Bruddfasthet mellem 9 og 25 kg/mm”
og forlengelse efter koldbearbeidelsen mellem 30 og 2 %.
Legering 3S. Bruddfasthet mellem 12 og 31 kg/mm?”
og forlengelse mellem 25 og 2 %.
Legering 17ST. Bruddfasthet 41 kg/mm”, forlengelse
20 %. Brinellhårdhet 105.
Støpt materiale.
Legering 43. Bruddfasthet 14 kg/mm, forlengelse
5 %, brinellhårdhet 40. )
Legering” 195. Bruddfästhet 25 kg/mm”, forlengelse
8%, brinellhårdhet 70.
Smidd materiale.
Legering 25ST. Bruddfasthet 39 kg/mm”, forlengelse
16 %, brinellhårdhet 100.
VARMEKRRAFT — VANNKRAFT
Norske elektrisitetsverkers forening nedsatte i sin tid
en komité bestående av direktør Traaholt, professor
Watzinger, overingeniør Aspestrand og direktør Holst,
for å utrede spørsmålet varmekraft — vannkraift.
Komitiéens beretning blev fremlagt på årsmøtet i juni,
og nedenfor gjengis efter E. T. T. konklusijonen.
«De foretatte undersøkelser og beregninger viser at
intet større varmekraftanlegg direkte kan konkurrere
med vannkraft i den almindelige eller storindustrielle
kraftforsyning her i landet. Det er kun ved visse
fabrikkanlegg, som samtidig trenger betydelige varme
mengder i fabrikasjonen, at der kan fremstilles varme-
| | & V .
: s . w Am : ;
| ’" ? i _’ v
A - 0
2 a
i e : ": ; å 7 — " .
| sn A N R
Væk 3 Å .
! i |
: j :A .
ie:$ 5 r .
! | | |
; v : i c : A |
— IL -
Å £ Å
: - å Hl : >-
1 0 ! "’"-::-.’%"" å M ; . |
’ y X)( i | a A
FOO SEE J N å - ;
Ho ä : | 5;
.SE; ! J ]
A IR ER F RS
F A T K ä g . .
:- h |
Drr i e X | ’s..;, r |
e . Å P N d -
PRr tAE e Near
dar A LLA esa VR A |
SRR E TE T
ord na SNe
x—’*å*%,*’*& A %». MAE S E R Se S
A A tA TRRRP Sa A
T
x*—)(å% A lpa iirad V Sk OSR åßnda en
R R Se RR e R äå&%%_
SRS SR OE et eee ee 000 RAfE R n
»%&mw e
5 meter høi madonna støpt av aluminium.
limited.
1 dm” monell-metall .............. koster ca. kr. 27,00
—PV— nikkel » » »’27,00
—»— rustfritt stål .............. » » » 25,00
= DEONSO 442 V i j ar » » » 19,00
—»— tinn » » » 16,00
—>»— messmø
.
na EE L » » » 11,00
—»— kobber ” H L nA » » » 6,00
—»— aluminium o................ » » » - 4,00
Til orientering over fasthetsegenskaper skal nevnes
nogen av de almindeligste legeringer fra Aluminium
30. september 1931 TEKNISK UKEBLAD 297
<< prev. page << föreg. sida << >> nästa sida >> next page >>
