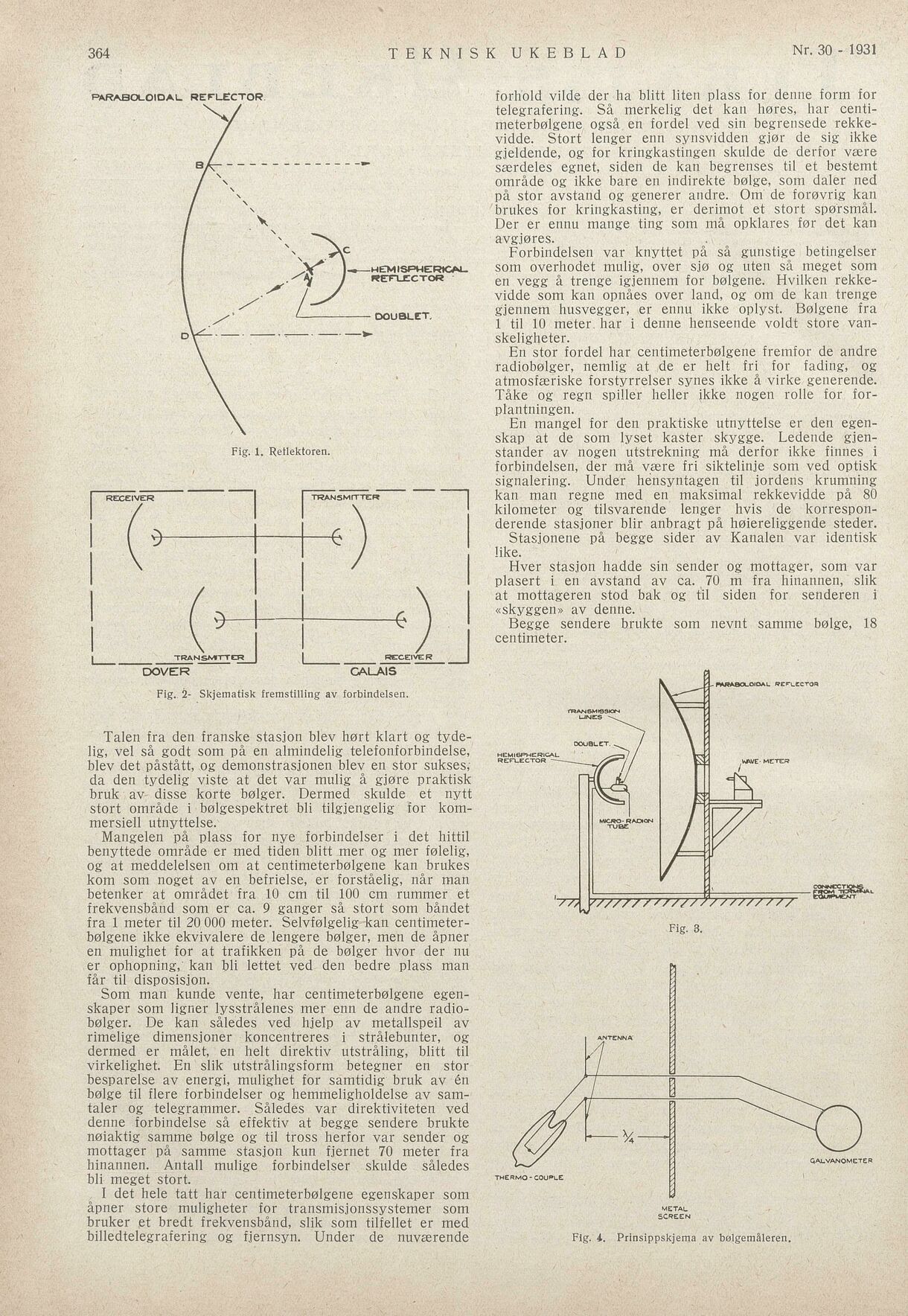

Full resolution (JPEG) - On this page / på denna sida - Nr. 30. 19. oktober 1931 - Trådløs telefoni med centimeterbølger, av C. N.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
PARABOLOIDAL REFLECTOR
N »
/21( 14—HEMISPHERICAL.
Fig. 1. Retlektoren.
I’—R—zc,:w’ä’— ——I l’msm—rr?z;__ —_l
L -mgsmrrcn—l l nu:czxvz>n |
DOVER CALAIS
Fig. 2- Skjematisk fremstilling av forbindelsen.
Talen fra den franske stasion blev hørt klart og tyde
lig, vel så godt som på en almindelig telefonforbindelse,
blev det påstått, og demonstrasijonen blev en stor sukses;
da den tydelig viste at det var mulig å gjøre praktisk
bruk av- disse korte bølger. Dermed skulde et nytt
stort område i bølgespektret bli tilgiengelig for kom
mersiell utnyttelse. .
Mangelen på plass for nye forbindelser i det hittil
benyttede område er med tiden blitt mer og mer følelig,
og at meddelelsen om at centimeterbølgene kan brukes
kom som noget av en befrielse, er forståelig, når man
betenker at området fra 10 em til 100 em rummer et
frekvensbånd som er ca. 9 ganger så stort som båndet
fra 1 meter til 20000 meter. Selvfølgelig-kan centimeter
bølgene ikke ekvivalere de lengere bølger, men de åpner
en mulighet for at trafikken på de bølger hvor der nu
er ophopning, kan bli lettet ved den bedre plass man
får til disposisjon.
Som man kunde vente, har centimeterbølgene egen
skaper som ligner lysstrålenes mer enn de andre radio
belger. De kan således ved hjelp av metallspeil av
rimelige dimensjoner :koncentreres i strålebunter, og
dermed er målet, en helt direktiv utstråling, blitt til
virkelighet. En slik utstrålingsform betegner en stor
besparelse av energi, mulighet for samtidig bruk av én
bølge til flere forbindelser og hemmeligholdelse av sam
taler og telegrammer. Således var direktiviteten ved
denne forbindelse så effektiv at begge sendere brukte
nøiaktig samme bølge og til tross herfor var sender og
mottager på samme stasjon kun fjernet 70 meter fra
hinannen. Antall mulige forbindelser skulde således
bli meget stort.
I det hele tatt har centimeterbølgene egenskaper som
åpner store muligheter for transmisionssystemer som
bruker et bredt frekvensbånd, slik som tilfellet er med
billedtelegrafering og fiernsyn. Under de nuværende
forhold vilde der ha blitt liten plass for denne form for
telegrafering. Så merkelig det kan heres, har centi
meterbeolgene også en fordel ved sin begrensede rekke
vidde. Stort lenger enn synsvidden gjør de sig ikke
gjeldende, og for kringkastingen skulde de derfor vere
serdeles egnet, siden de kan begrenses til et bestemt
område og ikke bare en indirekte bølge, som daler ned
på stor avstand og generer andre. Om de forøvrig kan
brukes for kringkasting, er derimot et stort spørsmål.
Der er ennu mange ting som må opklares før det kan
avgjøres. ) AM
Forbindelsen var knyttet på så gunstige betingelser
som overhodet mulig, over sjø og uten så meget som
en vegg å trenge igjennem for bølgene. Hvilken rekke
vidde som kan opnåes over land, og om de kan trenge
gjennem husvegger, er ennu ikke oplyst. Bølgene fra
1 til 10 meter. har i denne henseende voldt store van
skeligheter. - ’ i
En stor fordel har centimeterbølgene fremfor de andre
radiobølger, nemlig at de er helt fri for fading, og
atmosfæriske forstyrrelser synes ikke å virke generende.
Tåke og regn spiller heller ikke nogen rolle for for
plantningen. | ! ; :
En mangel for den praktiske utnyttelse er den egen
skap at de som lyset kaster skygge. Ledende gien
stander av nogen utstrekning må derfor ikke finnes i
forbindelsen, der må veere fri siktelinie som ved optisk
signalering. Under hensyntagen til jordens krumning
kan man regne med en maksimal rekkevidde på 80
kilometer og tilsvarende lenger hvis de korrespon
derende stasjoner blir anbragt på høiereliggende steder.
Stasionene på begge sider av Kanalen var identisk
like.
Hver stasjon hadde sin sender og mottager, som var
plasert i en avstand av ca. 70 m fra hinannen, slik
at mottageren stod bak og til siden for senderen i
«skyggen» av denne.
Begge sendere brukte som nevnt samme bølge, 18
centimeter.
. W’N..,’————=e——-.——’nu—+.—næuæ—,«— =
j N
; x
/ &
/ S r
j ” N .
11, . sw
O AC
r’ ”a ’/ j ,dh
| _/ ” ———
DOUBLET.
%——H——e
p
J V
]
2 PARABOLOIDAL REFLECTOR
ø
d:
TRANSMIBSION U
LINES ,
g i
DOUBLET. å
HEMISPHERICAL — | 3 W;
REFLECTOR / DU /mvs- METER
H V
E II N
MICRO: RADION g ’ -
TUBE f a
l V
/
D
A
]
1 CONNECTIONS
l - 4 EåDPMENT —
Fig. 3. ;
ANTENNA å
/ % .
; GALVANOMETER
THERMO - COUPLE !
METAL ;
SCREEN .
Fig. 4, Prinsippskjema av belgemåleren.
364 TEKNISK UKEBLAD Nr. 30 –1931
