bål nns road ooo änn
nike

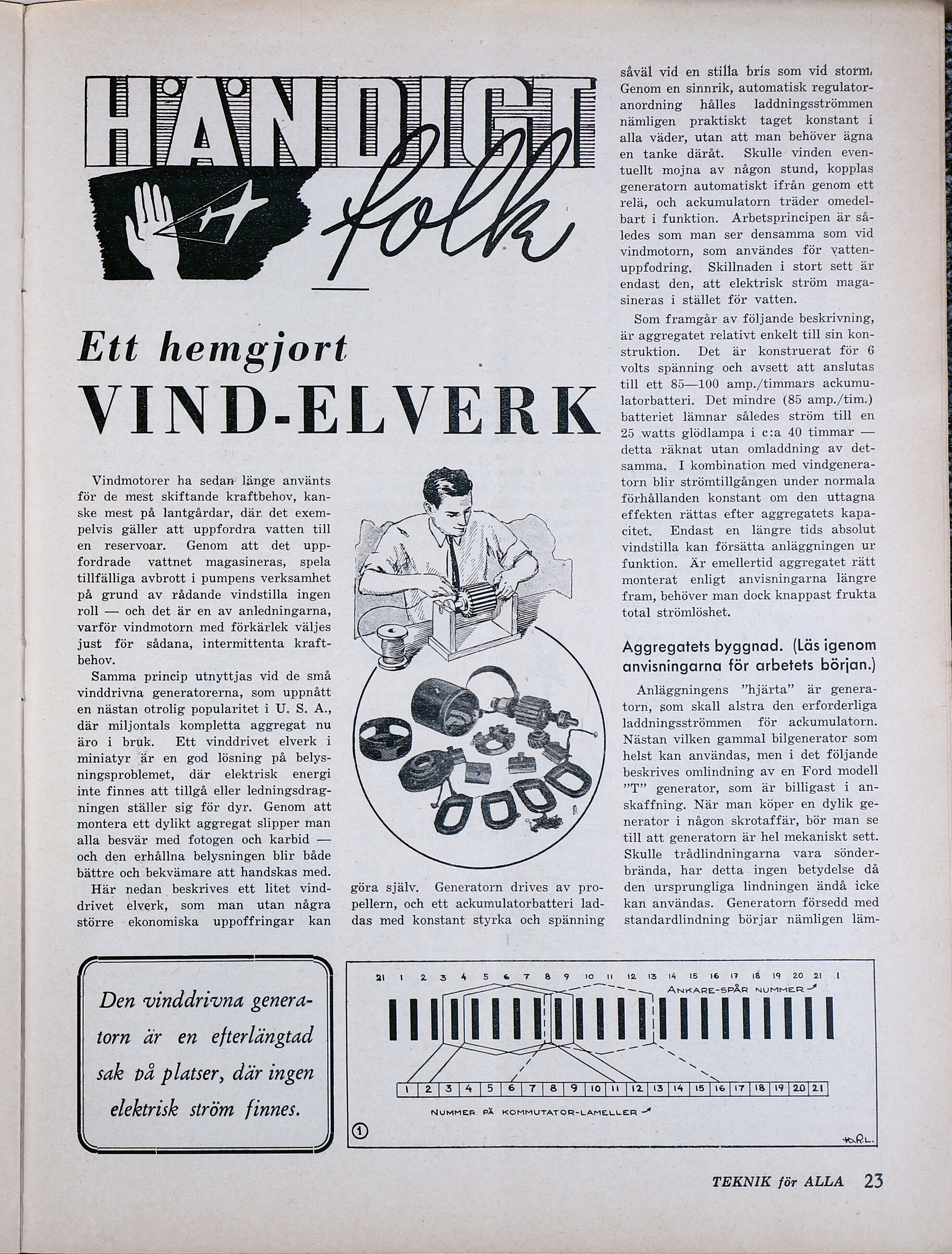

Ett hemgjort
VIND-EL
Vindmotorer ha sedan länge använts
för de mest skiftande kraftbehov, kan-
ske mest på lantgårdar, där. det exem-
pelvis gäller att uppfordra vatten till
en reservoar. Genom att det upp-
fordrade vattnet magasineras, spela
tillfälliga avbrott i pumpens verksamhet
på grund av rådande vindstilla ingen
roll — och det är en av anledningarna,
varför vindmotorn med förkärlek väljes
just för sådana, intermittenta kraft-
behov.
Samma princip utnyttjas vid de små
vinddrivna generatorerna, som uppnått
en nästan otrolig popularitet i U. S. A.,
där miljontals kompletta aggregat nu
äro i bruk. Ett vinddrivet elverk i
miniatyr är en god lösning på belys-
ningsproblemet, där elektrisk energi
inte finnes att tillgå eller ledningsdrag-
ningen ställer sig för dyr. Genom att
montera ett dylikt aggregat slipper man
alla besvär med fotogen och karbid —
och den erhållna belysningen blir både
bättre och bekvämare att handskas med.
Här nedan beskrives ett litet vind-
drivet elverk, som man utan några
större ekonomiska uppoffringar kan
ERE
Den vinddrivna genera-
torn är en efterlängtad
sak vå platser, där ingen
elektrisk ström finnes.
Zz
göra själv. Generatorn drives av pro-
pellern, och ett ackumulatorbatteri lad- ’
das med konstant styrka och spänning
såväl vid en stilla bris som vid storm.
Genom en sinnrik, automatisk regulator-
anordning «hålles laddningsströmmen
nämligen praktiskt taget konstant i
alla väder, utan att man behöver ägna
en tanke däråt. Skulle vinden even-
tuellt mojna av någon stund, kopplas
generatorn automatiskt ifrån genom ett
relä, och ackumulatorn träder omedel-
bart i funktion. Arbetsprincipen är så-
ledes som man ser densamma som vid
vindmotorn, som användes för vatten-
uppfodring. Skillnaden i stort sett är
endast den, att elektrisk ström maga-
sineras 1 stället för vatten.
Som framgår av följande beskrivning,
är aggregatet relativt enkelt till sin kon-
struktion. Det är konstruerat för 6
volts spänning och avsett att anslutas
till ett 85—100 amp./timmars ackumu-
latorbatteri. Det mindre (85 amp./tim.)
batteriet lämnar således ström till en
25 watts glödlampa i c:a 40 timmar —
detta räknat utan omladdning av det-
samma. I kombination med vindgenera-
torn blir strömtillgången under normala
förhållanden konstant om den uttagna
effekten rättas efter aggregatets kapa-
citet. Endast en längre tids absolut
vindstilla kan försätta anläggningen ur
funktion. Är emellertid aggregatet rätt
monterat enligt anvisningarna längre
fram, behöver man dock knappast frukta
total strömlöshet.
Aggregatets byggnad. (Läs igenom
anvisningarna för arbetets början.)
Anläggningens ”hjärta” är genera-
torn, som skall alstra den erforderliga
laddningsströmmen för ackumulatorn.
Nästan vilken gammal bilgenerator som
helst kan användas, men i det följande
beskrives omlindning av en Ford modell
”T” generator, som är billigast i an-
skaffning. När man köper en dylik ge-
nerator i någon skrotaffär, bör man se
till att generatorn är hel mekaniskt sett.
Skulle trådlindningarna vara sönder-
brända, har detta ingen betydelse då
den ursprungliga lindningen ändå icke
kan användas. Generatorn försedd med
standardlindning börjar nämligen läm-
10 u
—
—
fo AASE
12 15 14 16 17 J8 19 20 2 I
NKARE-SPÅR NUMMER -A >
15
SNS
I
IETTTTTTTTT
LEE
—
—
—-—
N
ÄGG GG
0)
NUMMER. PÅ KOMMUTATOR-LAMELLER +
N
pennan shej7hshoT20f21]
TEKNIK för
Xx
ALLA 23
