nn a nm nn

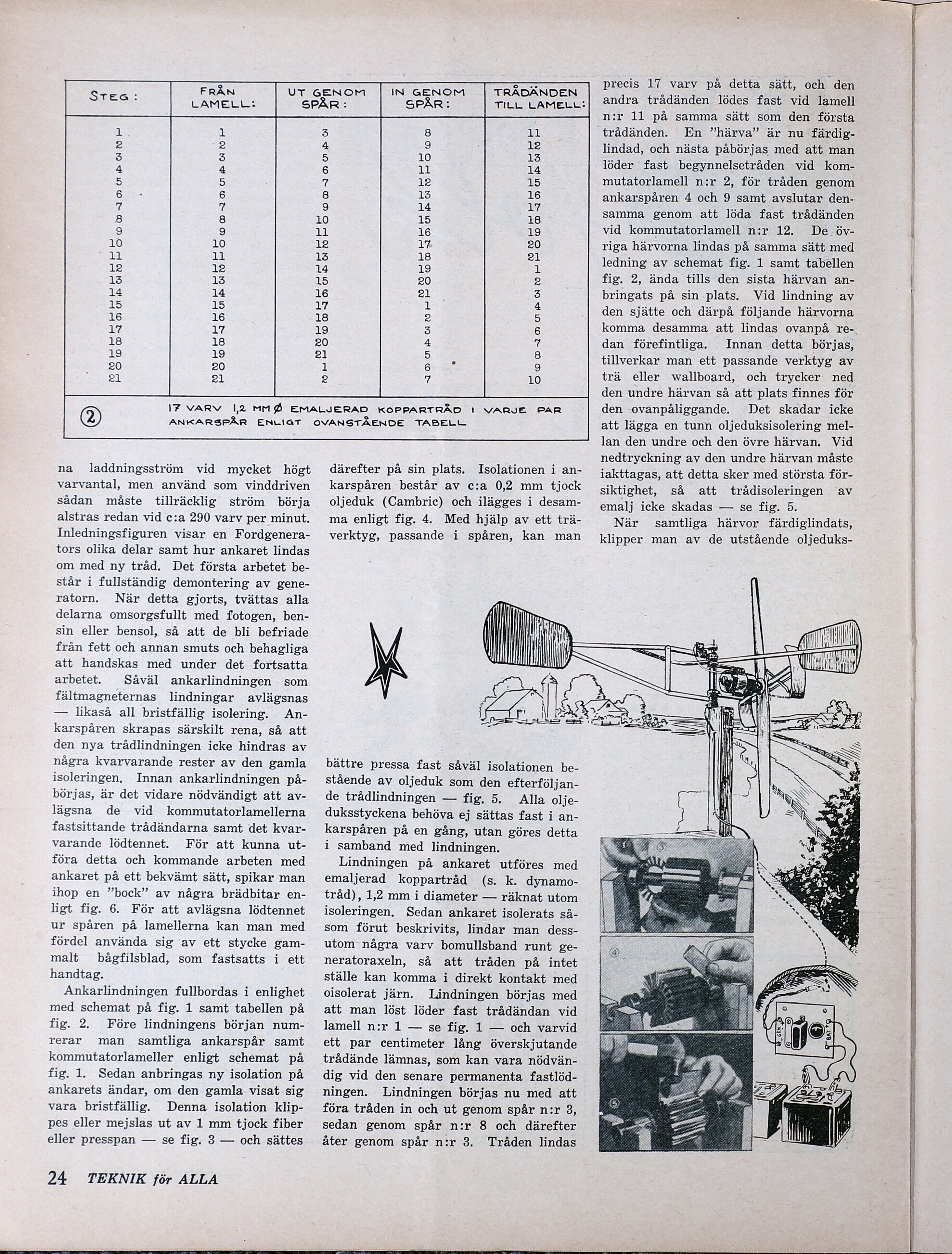

FRÅN UT GENOM IN GENOM TRÅDÄNDEN
SteG LAMELL: SPÅR : SPÅR: TILL LAMELL:
kJ 1 3 8 Lat
2 2 4 2 12
S 3 5 10 13
4 4 6 11 14
S 35 t 12 15
6 6 8 13 16
7 7 9 14 AEG
8 8 10 15 18
9 9 11 16 19
10 10 12 17 20
JE ILL 13 18 Za
12 1102 14 19 2
13 13 15 20 2
14 14 16 21 3
115 1055 17 i sa
16 16 18 2 5
INA / 19 S 6
18 18 20 4 Ll
19 19 21 5 å 8
20 20 11 6 9
ZI 21 2 UV 10
I7 VARV 2 MMÅÖ EMALJERAD KOPPARTRÅD I! VARJE PAR
QÅ ANKARSPÅR ENLIGT OVANSTÅENDE TABELL
na laddningsström vid mycket högt
varvantal, men använd som vinddriven
sådan måste tillräcklig ström börja
alstras redan vid c:a 290 varv per minut.
Inledningsfiguren visar en Fordgenera-
tors olika delar samt hur ankaret lindas
om med ny tråd. Det första arbetet be-
står i fullständig demontering av gene-
ratorn. När detta gjorts, tvättas alla
delarna omsorgsfullt med fotogen, ben-
sin eller bensol, så att de bli befriade
från fett och annan smuts och behagliga
att handskas med under det fortsatta
arbetet. Såväl ankarlindningen som
fältmagneternas lindningar avlägsnas
— likaså all bristfällig isolering. An-
karspåren skrapas särskilt rena, så att
den nya trådlindningen icke hindras av
några kvarvarande rester av den gamla
isoleringen, Innan ankarlindningen på-
börjas, är det vidare nödvändigt att av-
lägsna de vid kommutatorlamellerna
fastsittande trådändarna samt det kvar-
varande lödtennet. För att kunna ut-
föra detta och kommande arbeten med
ankaret på ett bekvämt sätt, spikar man
ihop en ”bock” av några brädbitar en-
ligt fig. 6. För att avlägsna lödtennet
ur spåren på lamellerna kan man med
fördel använda sig av ett stycke gam-
malt bågfilsblad, som fastsatts i ett
handtag.
Ankarlindningen fullbordas i enlighet
med schemat på fig. 1 samt tabellen på
fig. 2. Före lindningens början num-
rerar man samtliga ankarspår samt
kommutatorlameller enligt schemat på
fig. 1. Sedan anbringas ny isolation på
ankarets ändar, om den gamla visat sig
vara bristfällig. Denna isolation klip-
pes eller mejslas ut av 1 mm tjock fiber
eller presspan — se fig. 3 — och sättes
24 TEKNIK för ALLA
därefter på sin plats. Isolationen i an-
karspåren består av c:a 0,2 mm tjock
oljeduk (Cambric) och ilägges i desam-
ma enligt fig. 4. Med hjälp av ett trä-
verktyg, passande i spåren, kan man
bättre pressa fast såväl isolationen be-
stående av oljeduk som den efterföljan-
de trådlindningen — fig. 5. Alla olje-
duksstyckena behöva ej sättas fast i an-
karspåren på en gång, utan göres detta
i samband med lindningen.
Lindningen på ankaret utföres med
emaljerad koppartråd (s. k. dynamo-
tråd), 1,2 mm i diameter — räknat utom
isoleringen. Sedan ankaret isolerats så-
som förut beskrivits, lindar man dess-
utom några varv bomullsband runt ge-
neratoraxeln, så att tråden på intet
ställe kan komma i direkt kontakt med
oisolerat järn. Lindningen börjas med
att man löst löder fast trådändan vid
lamell n:r 1 — se fig. 1 — och varvid
ett par centimeter lång överskjutande
trådände lämnas, som kan vara nödvän-
dig vid den senare permanenta fastlöd-
ningen. Lindningen börjas nu med att
föra tråden in och ut genom spår n:r 3,
sedan genom spår n:r 8 och därefter
åter genom spår n:r 3. Tråden lindas
precis 17 varv på detta sätt, och den
andra trådänden lödes fast vid lamell
n:r 11 på samma sätt som den första
trådänden. En ”härva” är nu färdig-
lindad, och nästa påbörjas med att man
löder fast begynnelsetråden vid kom-
mutatorlamell n:r 2, för tråden genom
ankarspåren 4 och 9 samt avslutar den-
samma genom att löda fast trådänden
vid kommutatorlamell n:r 12. De öv-
riga härvorna lindas på samma sätt med
ledning av schemat fig. 1 samt tabellen
fig. 2, ända tills den sista härvan an-
bringats på sin plats. Vid lindning av
den sjätte och därpå följande härvorna
komma desamma att lindas ovanpå re-
dan förefintliga. Innan detta börjas,
tillverkar man ett passande verktyg av
trä eller wallboard, och trycker ned
den undre härvan så att plats finnes för
den ovanpåliggande. Det skadar icke
att lägga en tunn oljeduksisolering mel-
lan den undre och den övre härvan. Vid
nedtryckning av den undre härvan måste
iakttagas, att detta sker med största för-
siktighet, så att trådisoleringen av
emalj icke skadas — se fig. 5.
När samtliga härvor färdiglindats,
klipper man av de utstående oljeduks-
