f

RER

hadtan)

é SPETSAR HANDTAG ;
4
SIT) MÄSSINGS- 1
1 a Å KONTAKTER j
|5-25 wATtTTS LAMPOR. (0) |
(EN AV LAMPORNA KAN BY-
| TAS MOT EN S.K. GLIMLAMPA) 1
| ÖVERSLAGSPROVNING AV ANKARET H

ALLA LAMELLER || |
KONTROLLERAS ! ]

TT

<< — ISOLERADE I

PrRov-

UNDAN TILL VARJE
PAR LAMELLER

PROVSPETSARNA HÅLLAS
’ DIAMETRALT MoT
KOMMUTATOR-LAMELLERNA

FLYTTAS UNDAN FÖR

HÖRES I TELEFONEN: VID KONTAKTERNAS TILLSÄTTNING OCH BORTTAGNING :
KUICKANDE LJUD VID LIKSTRÖM. VID VÄXELSTROM HÖRES, DESSUTOM EN
SURRANDE LJUDTON. FÖREKOMMER KORTSLUTNING: INGA NÄMNVÄRDA LJUD,

Voss Ryt

isolationerna till lämplig längd och vi-
ker in kanterna över de i ankarspåren
liggande trådhärvorna. De originalträ-
kilar, som borttagits vid den gamla tråd-
lindningens avlägsnande, isättas åter på
sina platser i ankarspåren. Härvid
måste noga iakttagas, att ingenting blir
skadat vid kilarnas isättning. Innan

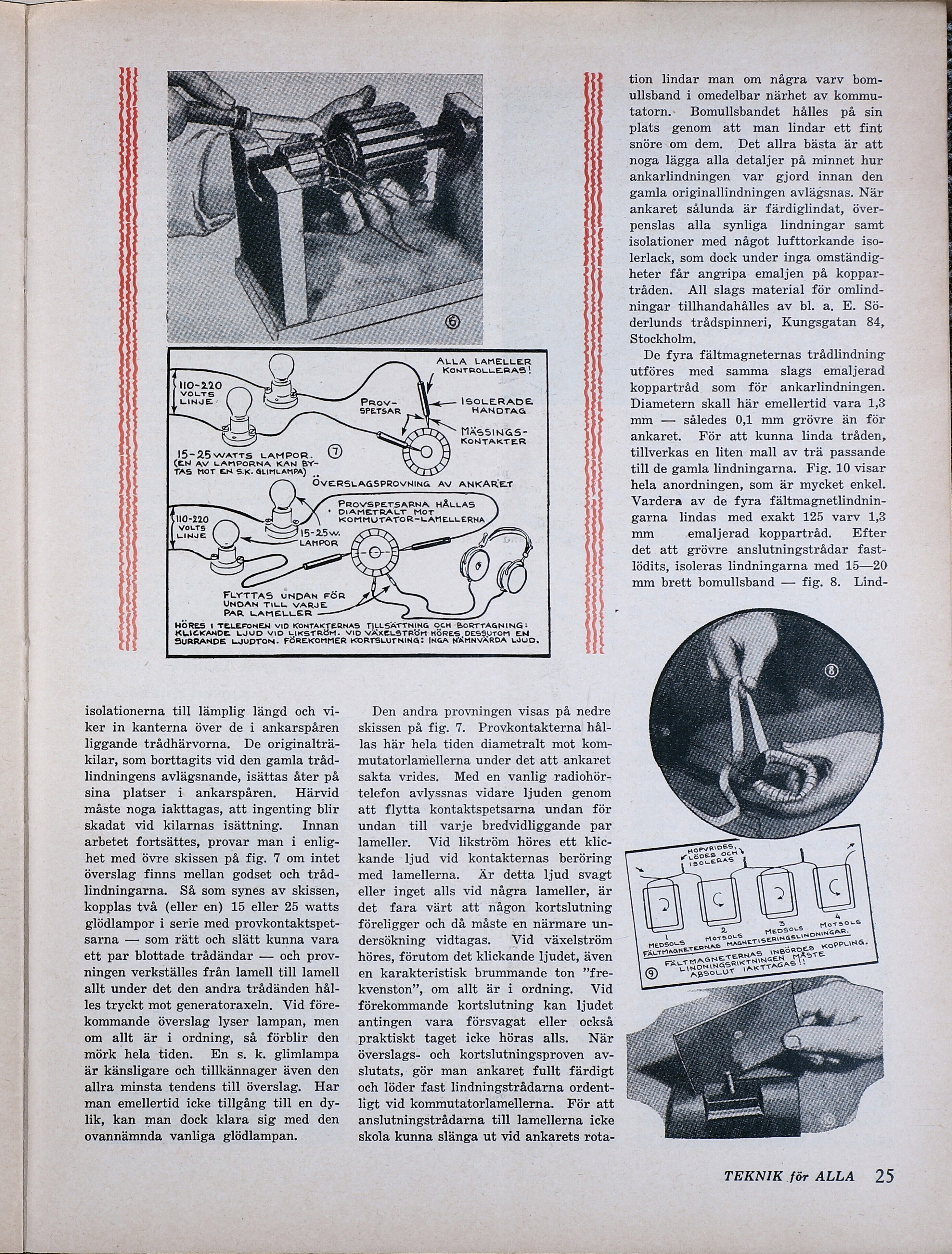

arbetet fortsättes, provar man i enlig-
het med övre skissen på fig. 7 om intet
överslag finns mellan godset och tråd-
lindningarna. Så som synes av skissen,
kopplas två (eller en) 15 eller 25 watts
glödlampor i serie med provkontaktspet-
sarna — som rätt och slätt kunna vara
ett par blottade trådändar — och prov-
ningen verkställes från lamell till lamell
allt under det den andra trådänden hål-
les tryckt mot generatoraxeln. Vid före-
kommande överslag lyser lampan, men
om allt är i ordning, så förblir den
mörk hela tiden. En s. k. glimlampa
är känsligare och tillkännager även den
allra minsta tendens till överslag. Har
man emellertid icke tillgång till en dy-
lik, kan man dock klara sig med den
ovannämnda vanliga glödlampan.

Den andra provningen visas på nedre
skissen på fig. 7. Provkontakterna hål-
las här hela tiden diametralt mot kom-
mutatorlamellerna under det att ankaret
sakta vrides. Med en vanlig radiohör-
telefon avlyssnas vidare ljuden genom
att flytta kontaktspetsarna undan för
undan till varje bredvidliggande par
lameller. Vid likström höres ett klic-
kande ljud vid kontakternas beröring
med lamellerna. Är detta ljud svagt
eller inget alls vid några lameller, är
det fara värt att någon kortslutning
föreligger och då måste en närmare un-
dersökning vidtagas. Vid växelström
höres, förutom det klickande ljudet, även
en karakteristisk brummande ton ”fre-
kvenston”, om allt är i ordning. Vid
förekommande kortslutning kan ljudet
antingen vara försvagat eller också
praktiskt taget icke höras alls. När
överslags- och kortslutningsproven av-
slutats, gör man ankaret fullt färdigt
och löder fast lindningstrådarna ordent-
ligt vid kommutatorlamellerna. För att
anslutningstrådarna till lamellerna icke
skola kunna slänga ut vid ankarets rota-

tion lindar man om några varv bom-
ullsband i omedelbar närhet av kommu-
tatorn.. Bomullsbandet hålles på sin
plats genom att man lindar ett fint
snöre om dem. Det allra bästa är att
noga lägga alla detaljer på minnet hur
ankarlindningen var gjord innan den
gamla originallindningen avlägsnas. När
ankaret sålunda är färdiglindat, över-
penslas alla synliga lindningar samt
isolationer med något lufttorkande iso-
lerlack, som dock under inga omständig-
heter får angripa emaljen på koppar-
tråden. All slags material för omlind-
ningar tillhandahålles av bl. a. E. Sö-
derlunds trådspinneri, Kungsgatan 84,
Stockholm.

De fyra fältmagneternas trådlindning
utföres med samma slags emaljerad
koppartråd som för ankarlindningen.
Diametern skall här emellertid vara 1,3
mm — således 0,1 mm grövre än för
ankaret. För att kunna linda tråden,
tillverkas en liten mall av trä passande
till de gamla lindningarna. Fig. 10 visar
hela anordningen, som är mycket enkel.
Vardera av de fyra fältmagnetlindnin-
garna lindas med exakt 125 varv 1,3
mm emaljerad koppartråd. Efter
det att grövre anslutningstrådar fast-
lödits, isoleras lindningarna med 15—20
mm brett bomullsband — fig. 8. Lind-

OPVRIDES,)
ylöves och Y
tgotERAS

N
2 550 S ;
(2 (GAR-
4 MOTSOLS SEnIRGS
MEDSOT reRNAS MAGNET Saves KOPPUING:
ALTMi INBO
z RNAS IGEN
AGA

ETERN
FALTMAÅNGSRIKTNI Sh
UINSSUIGE AKTE

TEKNIK för ALLA 2
