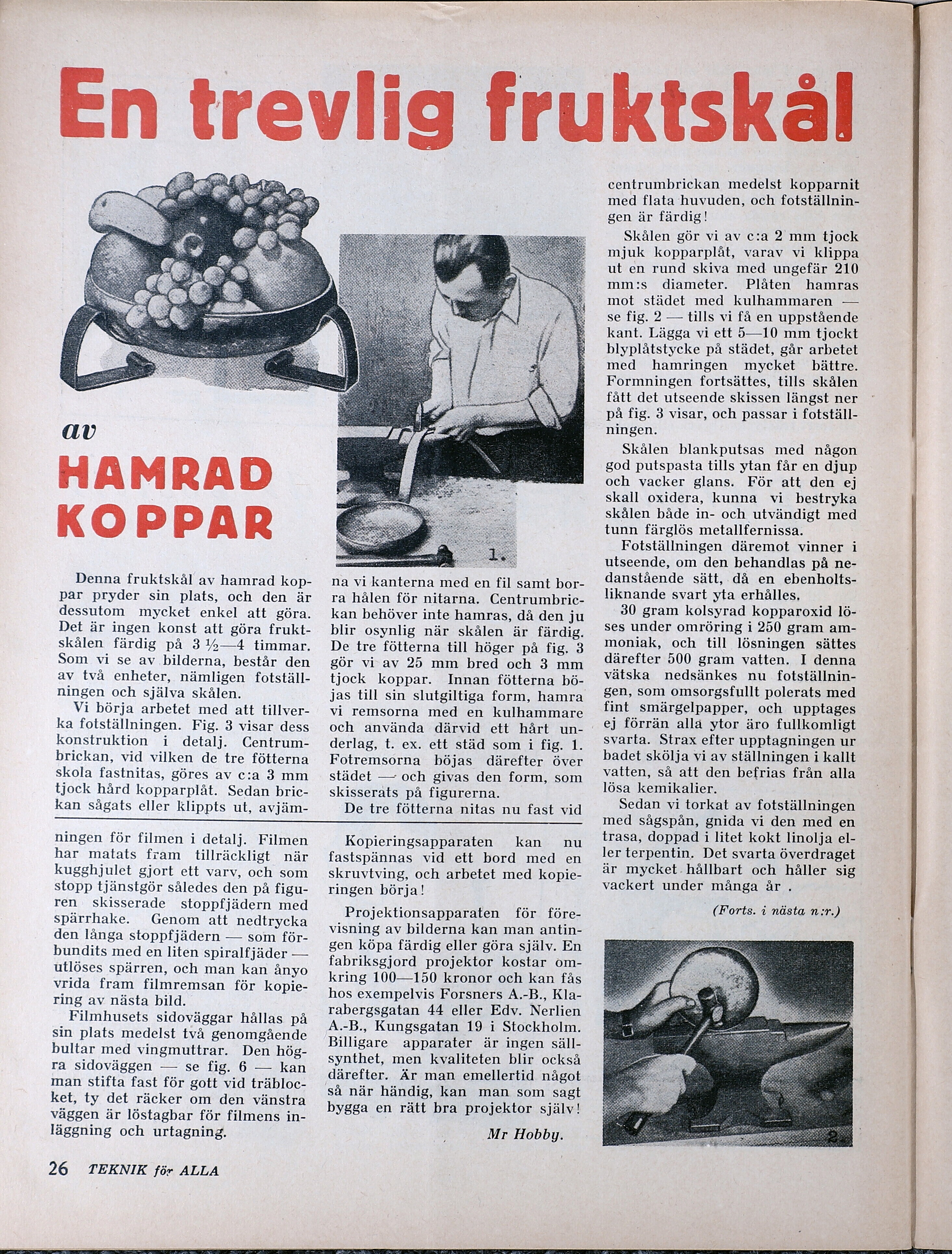

HAMRAD
KOPPAR
Denna fruktskål av hamrad kop-
par pryder sin plats, och den är
dessutom mycket enkel att göra.
Det är ingen konst att göra frukt-
skålen färdig på 3 Y4—4 timmar.
Som vi se av bilderna, består den
av två enheter, nämligen fotställ-
ningen och själva skålen.
Vi börja arbetet med att tillver-
ka fotställningen. Fig. 3 visar dess
konstruktion i detalj. Centrum-
brickan, vid vilken de tre fötterna
skola fastnitas, göres av c:a 3 mm
tjock hård kopparplåt. Sedan bric-
kan sågats eller klippts ut, avjäm-
na vi kanterna med en fil samt bor-
ra hålen för nitarna. Centrumbric-
kan behöver inte hamras, då den ju
blir osynlig när skålen är färdig.
De tre fötterna till höger på fig. 3
gör vi av 25 mm bred och 3 mm
tjock koppar. Innan fötterna bö-
jas till sin slutgiltiga form, hamra
vi remsorna med en kulhammare
och använda därvid ett hårt un-
derlag, t. ex. ett städ som i fig. 1.
Fotremsorna böjas därefter över
städet — och givas den form, som
skisserats på figurerna.
De tre fötterna nitas nu fast vid
ningen för filmen i detalj. Filmen
har matats fram tillräckligt när
kugghjulet gjort ett varv, och som
stopp tjänstgör således den på figu-
ren skisserade stoppfjädern med
Spärrhake. Genom att nedtrycka
den långa stoppfjädern — som för-
bundits med en liten spiralfjäder —
utlöses spärren, och man kan ånyo
vrida fram filmremsan för kopie-
ring av nästa bild.
Filmhusets sidoväggar hållas på
sin plats medelst två genomgående
bultar med vingmuttrar. Den hög-
ra sidoväggen — se fig. 6 — kan
man stifta fast för gott vid träbloc-
ket, ty det räcker om den vänstra
väggen är löstagbar för filmens in-
läggning och urtagning.
26 TEKNIK för ALLA
Kopieringsapparaten kan nu
fastspännas vid ett bord med en
skruvtving, och arbetet med kopie-
ringen börja!
Projektionsapparaten för före-
visning av bilderna kan man antin-
gen köpa färdig eller göra själv. En
fabriksgjord projektor kostar om-
kring 100—150 kronor och kan fås
hos exempelvis Forsners A.-B., Kla-
rabergsgatan 44 eller Edv. Nerlien
A.-B., Kungsgatan 19 i Stockholm.
Billigare apparater är ingen säll-
synthet, men kvaliteten blir också
därefter. Är man emellertid något
så när händig, kan man som sagt
bygga en rätt bra projektor själv!
Mr Hobby.
centrumbrickan medelst kopparnit
med flata huvuden, och fotställnin-
gen är färdig!
Skålen gör vi av c:a 2 mm tjock
mjuk kopparplåt, varav vi klippa
ut en rund skiva med ungefär 210
mm:s diameter. Plåten hamras
mot städet med kulhammaren —
se fig. 2 — tills vi få en uppstående
kant. Lägga vi ett 5—10 mm tjockt
blyplåtstycke på städet, går arbetet
med hamringen mycket bättre.
Formningen fortsättes, tills skålen
fått det utseende skissen längst ner
på fig. 3 visar, och passar i fotställ-
ningen.
Skålen blankputsas med någon
god putspasta tills ytan får en djup
och vacker glans. För att den ej
skall oxidera, kunna vi bestryka
skålen både in- och utvändigt med
tunn färglös metallfernissa.
Fotställningen däremot vinner i
utseende, om den behandlas på ne-
danstående sätt, då en ebenholts-
liknande svart yta erhålles.
30 gram kolsyrad kopparoxid lö-
ses under omröring i 250 gram am-
moniak, och till lösningen sättes
därefter 500 gram vatten. I denna
vätska nedsänkes nu fotställnin-
gen, som omsorgsfullt polerats med
fint smärgelpapper, och upptages
ej förrän allå ytor äro fullkomligt
svarta. Strax efter upptagningen ur
badet skölja vi av ställningen i kallt
vatten, så att den befrias från alla
lösa kemikalier.
Sedan vi torkat av fotställningen
med sågspån, gnida vi den med en
trasa, doppad i litet kokt linolja el-
ler terpentin. Det svarta överdraget
är mycket. hållbart och håller sig
vackert under många år .
(Forts. i nästa n:r.)
