Hur man bygger en modelljärnvä
Banans första vagn — en sluten godsvagn typ S.J Litt. Grb
I nummer 17 av TfAÅ talade vi om
spårbygge, räls, banvallar, växlar med
mera och vi är optimister nog att tro
att järnvägen börjat ta form vid det
här laget. Alltså behövs det något att
provköra banan med. Enklast är att bör-
ja med en godsvagn. Dels är den både
enkel och billig att göra, dels behöver
ju järnvägen godsvagnar i stort antal.
Vi kan aldrig få för många sådana. Vi
ha valt Statens Järnvägars Litt. Grh.,
inte att förväxla med Litt. G. som är
längre.
Litt. Grh:s korta hjulbas lämpar sig
bättre för vår modelljärnväg med dess
jämförelsevis små kurvradier. Dessutom
är vagnen lättare att bygga än den läng-
re typen. Apropå kurvradier poängtera
vi än en gång att dessa aldrig få vara
mindre än 50 cm i ”halvnollan” och 100
em i ”nollan”. Se standardmåtten i num-
mer 13 av T. f. A. Radierna kunna där-
emot gärna vara större och minimi-idea-
let blir nog 65 cm i ”HO” samt 125 cm
i AO
Den slutna eller täckta godsvagnen är
i vårt land den mest förekommande. Vi
ha inga möjligheter att med våra kli-
IV.
Av KELLE KEY
matförhållanden året om frakta ömtåli-
gare varor under bar himmel eller un-
der pressenningar som skydd. Varorna
måste skyddas under tak mot väta och
kyla, och i snart sagt varie godstågssätt
finna vi mängder av dessa Litt. Grh
med varierande utseenden och färger.
Här bygga vi en dylik vagn i både
”HO” och ”0O”. Den är provbyggd av
oss i ”O”, vilket framgår av bilderna.
De delar som kommit till användning
är de första proverna på svenskt mate-
rial i den större skalan. (Delarna kom-
ma om några månader att finnas i mark-
naden. Tåg-reds anmärkning).
Planritningen av Littera Grh på mitt-
uppslaget visar vagnen i både nollan
och halvnollan, men detaljerna finnas
endast på den större skalan. Där

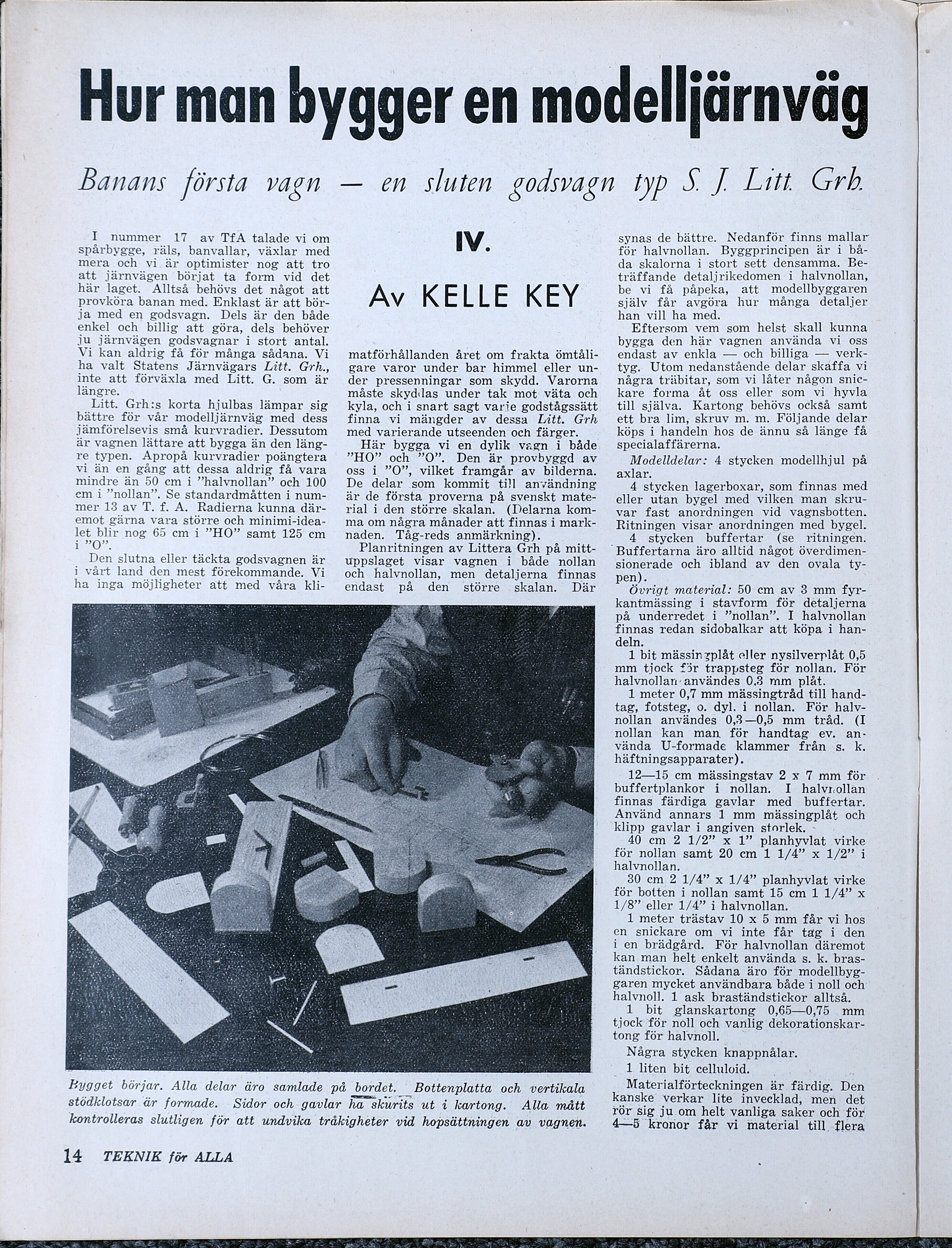

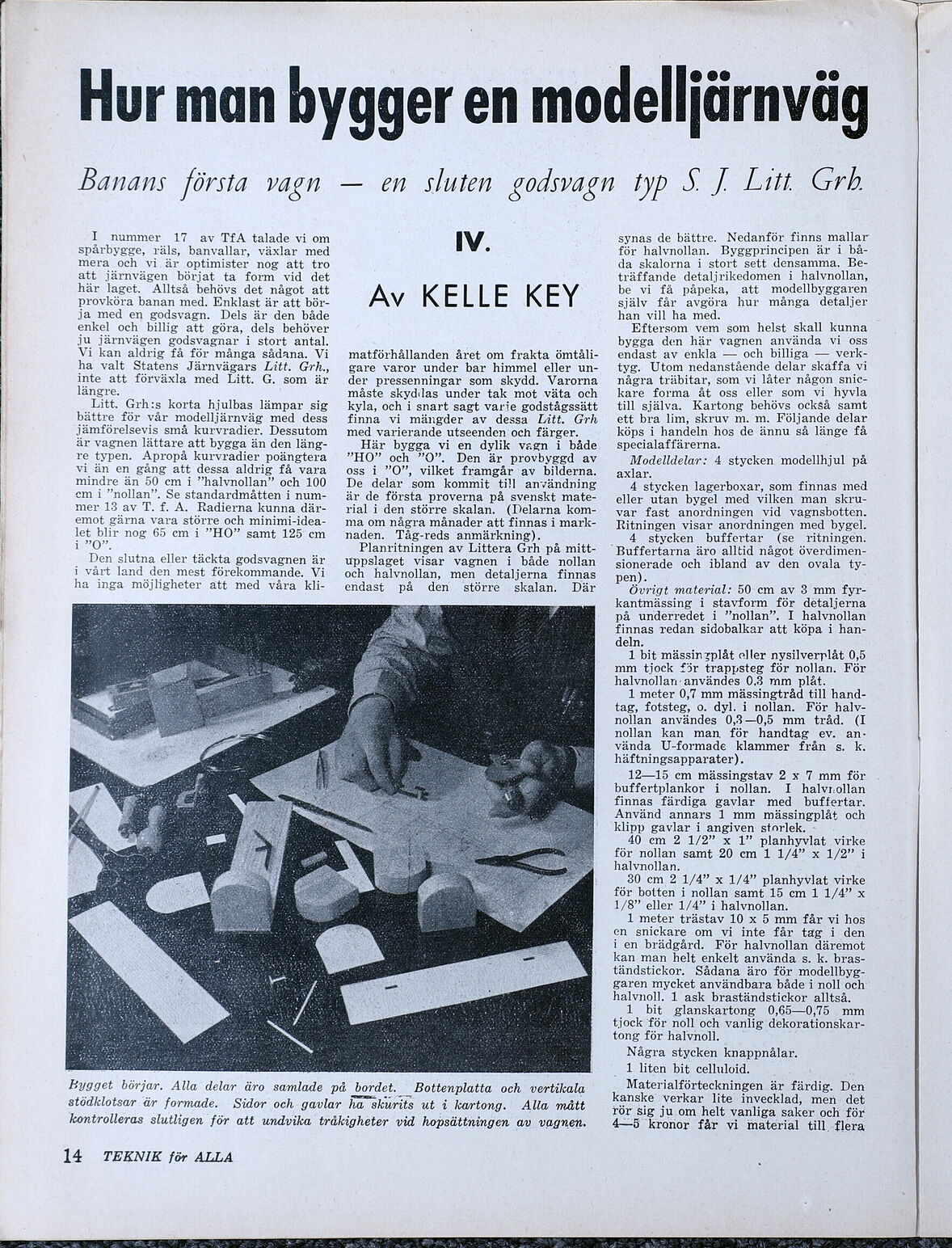

Bygget börjar. Alla delar äro samlade på bordet. Bottenplatta och vertikala
stödklotsar är formade. Sidor och gavlar ha skurits ut i kartong. Alla mått
kontrolleras slutligen för att undvika tråkigheter vid hopsättningen av vagnen.
14 TEKNIK för ALLA
synas de bättre. Nedanför finns mallar
för halvnollan. Byggprincipen är i bå-
da skalorna i stort sett densamma. Be-
träffande detaljrikedomen i halvnollan,
be vi få påpeka, att modellbyggaren
själv får avgöra hur många detaljer
han vill ha med.
Eftersom vem som helst skall kunna
bygga den här vagnen använda vi oss
endast av enkla — och billiga — verk-
tyg. Utom nedanstående delar skaffa vi
några träbitar, som vi låter någon snic-
kare forma åt oss eller som vi hyvla
till själva. Kartong behövs också samt
ett bra lim, skruv m. m. Följande delar
köps i handeln hos de ännu så länge få
specialaffärerna.
Modelldelar: 4 stycken modellhjul på
axlar.
4 stycken lagerboxar, som finnas med
eller utan bygel med vilken man skru-
var fast anordningen vid vagnsbotten.
Ritningen visar anordningen med bygel.
4 stycken buffertar (se ritningen.
Buffertarna äro alltid något överdimen-
sionerade och ibland av den ovala ty-
pen).
Övrigt material: 50 cm av 3 mm fyr-
kantmässing i stavform för detaljerna
på underredet i ”nollan”. I halvnollan
finnas redan sidobalkar att köpa i han-
deln.
1 bit mässinzplåt eller nysilverplåt 0,5
mm tjock för trappsteg för nollan. För
halvnollan: användes 0,3 mm plåt.
1 meter 0,7 mm mässingtråd till hand-
tag, fotsteg, o. dyl. i nollan. För halv-
nollan användes 0,3—0,5 mm tråd. (I
nollan kan man för handtag ev. an-
vända U-formade klammer från s. k.
häftningsapparater).
12—15 cm mässingstav 2 x 7 mm för
buffertplankor i nollan. I halvrollan
finnas färdiga gavlar med buffertar.
Använd annars 1 mm mässingplåt och
klipp gavlar i angiven storlek. :
40 cm 2 1/2” x 1” planhyvlat virke
försnollan. samt 20 cm ll /ARIEK H/2RE
halvnollan.
30 cm 2 1/4” x 1/4” planhyvlat virke
för botten i nollan samt 15 cm 1 1/4” x
1/8” eller 1/4” i halvnollan.
1 meter trästav 10 x 5 mm får vi hos
en snickare om vi inte får tag i den
i en brädgård. För halvnollan däremot
kan man helt enkelt använda s. k. bras-
tändstickor. Sådana äro för modellbyg-
garen mycket användbara både i noll och
halvnoll. 1 ask braständstickor alltså.
1 bit glanskartong 0,65—0,75 mm
tjock för noll och vanlig dekorationskar-
tong för halvnoll.
Några stycken knappnålar.
1 liten bit celluloid. ; ;
Materialförteckningen är färdig. Den
kanske verkar lite invecklad, men det
rör sig ju om helt vanliga saker och för
4—5 kronor får vi material till. flera
