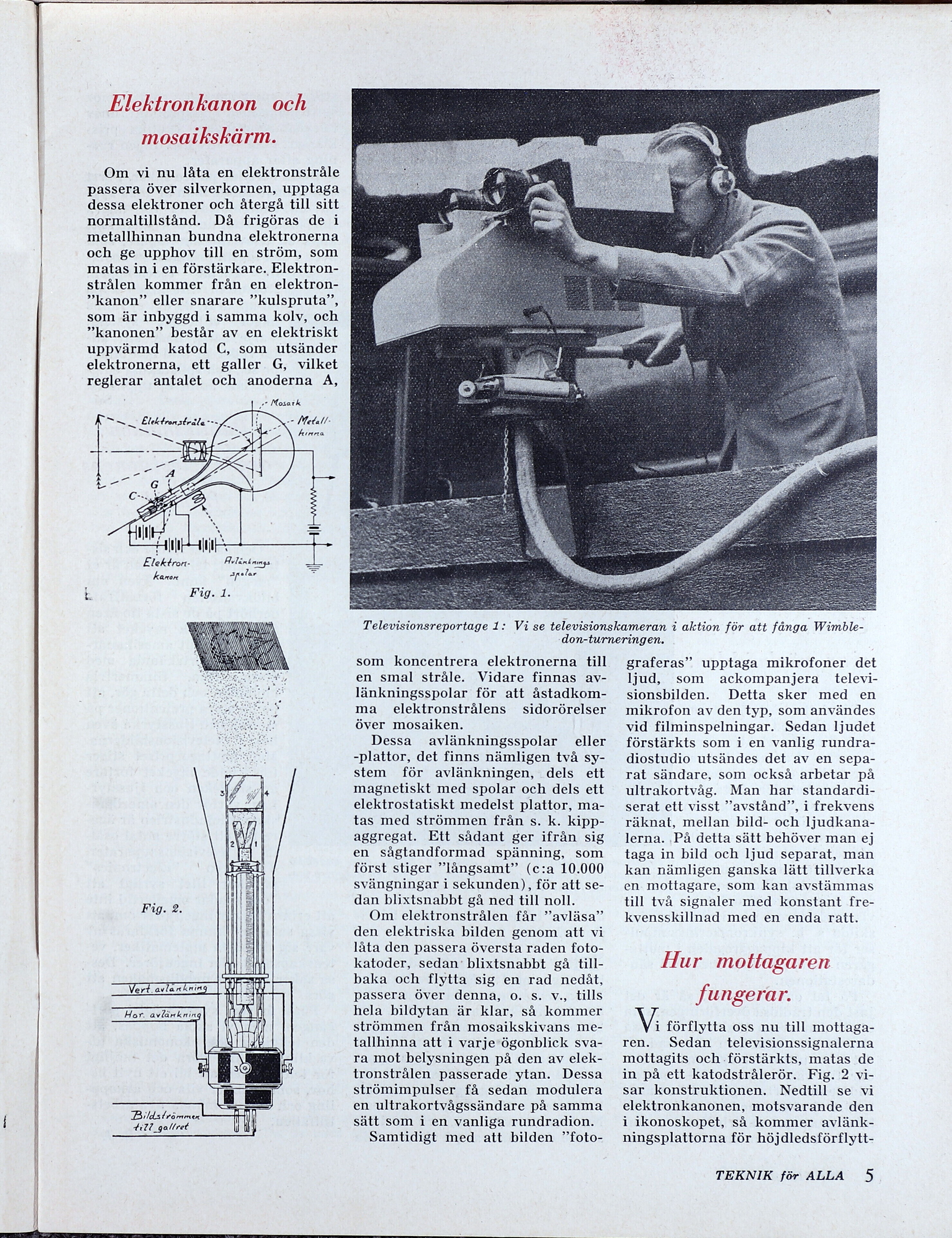

Hlektronkanon och
mosaikskärm.
Om vi nu låta en elektronstråle
passera över silverkornen, upptaga
dessa elektroner och återgå till sitt
normaltillstånd. Då frigöras de i
metallhinnan bundna elektronerna
och ge upphov till en ström, som
matas in i en förstärkare. Elektron-
strålen kommer från en elektron-
”kanon” eller snarare ”kulspruta”,
som är inbyggd i samma kolv, och
”kanonen” består av en elektriskt
uppvärmd katod C, som utsänder
elektronerna, ett galler G, vilket
reglerar antalet och anoderna A,
Zn Mosaik
I eu
Heläinknings AE
spelar
fälekiroad
kanon
LL Hig. kl.
Fig. 2.
— Värtavlankning | BLS
Hor. avlänkning
Lill gallret
Televisionsreportage 1: Vi se televisionskameran i aktion för att fånga Wimble-
don-turneringen.
som koncentrera elektronerna till
en smal stråle. Vidare finnas av-
länkningsspolar för att åstadkom-
ma elektronstrålens sidorörelser
över mosaiken.
Dessa avlänkningsspolar eller
-plattor, det finns nämligen två sy-
stem för avlänkningen, dels ett
magnetiskt med spolar och dels ett
elektrostatiskt medelst plattor, ma-
tas med strömmen från s. k. kipp-
aggregat. Ett sådant ger ifrån sig
en sågtandformad spänning, som
först stiger ”långsamt” (c:a 10.000
svängningar i sekunden), för att se-
dan blixtsnabbt gå ned till noll.
Om elektronstrålen får ”avläsa”
den elektriska bilden genom att vi
låta den passera översta raden foto-
katoder, sedan’ blixtsnabbt gå till-
baka och flytta sig en rad nedåt,
passera över denna, o. s. v., tills
hela bildytan är klar, så kommer
strömmen från mosaikskivans me-
tallhinna att i varje ögonblick sva-
ra mot belysningen på den av elek-
tronstrålen passerade ytan. Dessa
strömimpulser få sedan modulera
en ultrakortvågssändare på samma
sätt som i en vanliga rundradion.
Samtidigt med att bilden ”foto-
graferas” upptaga mikrofoner det
ljud, som ackompanjera televi-
sionsbilden. Detta sker med en
mikrofon av den typ, som användes
vid filminspelningar. Sedan ljudet
förstärkts som i en vanlig rundra-
diostudio utsändes det av en sepa-
rat sändare, som också arbetar på
ultrakortvåg. Man har standardi-
serat ett visst ”avstånd”, i frekvens
räknat, mellan bild- och ljudkana-
lerna. .På detta sätt behöver man ej
taga in bild och ljud separat, man
kan nämligen ganska lätt tillverka
en mottagare, som kan avstämmas
till två signaler med konstant fre-
kvensskillnad med en enda ratt.
Hur mottagaren
fungerar.
Vi förflytta oss nu till mottaga-
ren. Sedan televisionssignalerna
mottagits och förstärkts, matas de
in på ett katodstrålerör. Fig. 2 vi-
sar konstruktionen. Nedtill se vi
elektronkanonen, motsvarande den
i ikonoskopet, så kommer avlänk-
ningsplattorna för höjdledsförflytt-
TEKNIK för ALLA 5
