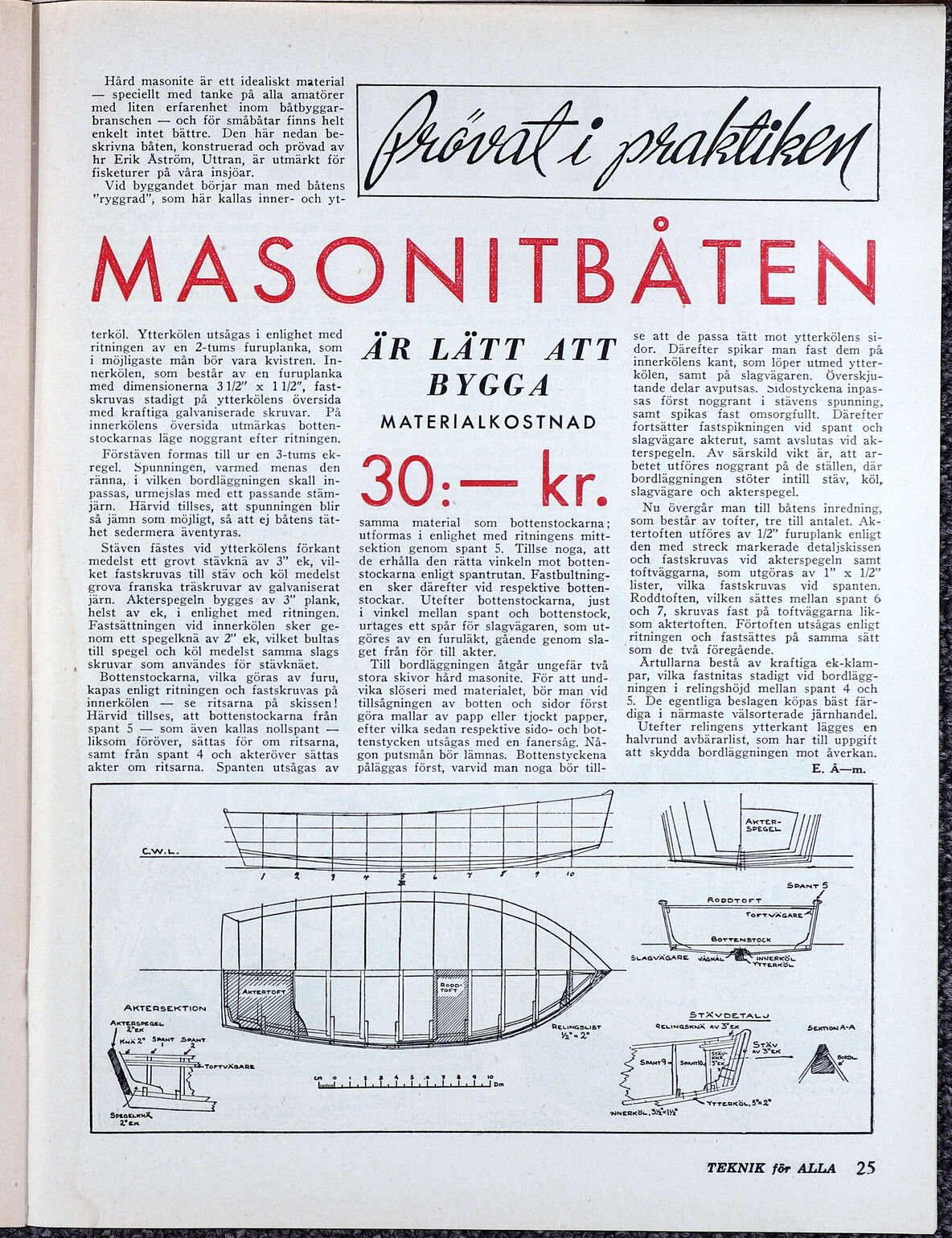

IDR

Hård masonite är ett idealiskt material
— speciellt med tanke på alla amatörer
med liten erfarenhet inom båtbyggar-
branschen — och för småbåtar finns helt
enkelt intet bättre. Den här nedan be-
skrivna båten, konstruerad och prövad av
hr Erik Åström, Uttran, är utmärkt för
fisketurer på våra insjöar.

Vid byggandet börjar man med båtens
”ryggrad”, som här kallas inner- och yt-

jhafleken

ONITBÅTEN

terköl. Ytterkölen utsågas i enlighet med
ritningen av en 2-tums furuplanka, som
i möjligaste mån bör vara kvistren. In-
nerkölen, som består av en furuplanka
med dimensionerna 31/2” x 11/2”, fast-
skruvas stadigt på ytterkölens översida
med kraftiga galvaniserade skruvar. På
innerkölens översida utmärkas botten-
stockarnas läge noggrant efter ritningen.

Förstäven formas till ur en 3-tums ek-
regel. Spunningen, varmed menas den
ränna, i vilken bordläggningen skall in-
passas, urmejslas med ett passande stäm-
järn. Härvid tillses, att spunningen blir
så jämn som möjligt, så att ej båtens tät-
het sedermera äventyras.

Stäven fästes vid ytterkölens förkant
medelst ett grovt stävknä av 3” ek, vil-
ket fastskruvas till stäv och köl medelst
grova franska träskruvar av galvaniserat
järn. Akterspegeln bygges av 3” plank,
helst av ek, i enlighet med ritningen.
Fastsättningen vid innerkölen sker ge-
nom ett spegelknä av 2” ek, vilket bultas
till spegel och köl medelst samma slags
skruvar som användes för stävknäet.

Bottenstockarna, vilka göras av furu,
kapas enligt ritningen och fastskruvas på

innerkölen — se ritsarna på skissen!
Härvid tillses, att bottenstockarna från
spant 5 — som även kallas nollspant —

liksom föröver, sättas för om ritsarna,
samt från spant 4 och akteröver sättas
akter om ritsarna. Spanten utsågas av

ÅR LÄTT. ATT
BYGGA

MATERIALKOSTNAD

0:— kr.

samma material som bottenstockarna;
utformas i enlighet med ritningens mitt-
sektion genom spant 5. Tillse noga, att
de erhålla den rätta vinkeln mot botten-
stockarna enligt spantrutan. Fastbultning-
en sker därefter vid respektive botten-
stockar. Utefter bottenstockarna, just
i vinkel mellan spant och bottenstock,
urtages ett spår för slagvägaren, som ut-
göres av en furuläkt, gående genom sla-
get från för till akter.

Till bordläggningen åtgår ungefär två
stora skivor hård masonite. För att und-
vika slöseri med materialet, bör man vid
tillsågningen av botten och sidor först
göra mallar av papp eller tjockt papper,
efter vilka sedan respektive sido- och bot-
tenstycken utsågas med en fanersåg. Nå-
gon putsmån bör lämnas. Bottenstyckena
påläggas först, varvid man noga bör till-

se att de passa tätt mot ytterkölens si-
dor. Därefter spikar man fast dem på
innerkölens kant, som löper utmed ytter-
kölen, samt på slagvägaren. Överskju-
tande delar avputsas. Sidostyckena inpas-
sas först noggrant i stävens spunning,
samt spikas fast omsorgfullt. Därefter
fortsätter fastspikningen vid spant och
slagvägare akterut, samt avslutas vid ak-
terspegeln. Av särskild vikt är, att ar-
betet utföres noggrant på de ställen, där
bordläggningen stöter intill stäv, köl,
slagvägare och akterspegel.

Nu övergår man till båtens inredning,
som består av tofter, tre till antalet. Ak-
tertoften utföres av 1/2” furuplank enligt
den med streck markerade detaljskissen
och fastskruvas vid akterspegeln samt
toftväggarna, som utgöras av 1” x 1/2”
lister, vilka fastskruvas vid spanten.
Roddtoften, vilken sättes mellan spant 6
och 7, skruvas fast på toftväggarna lik-
som aktertoften. Förtoften utsågas enligt
ritningen och fastsättes på samma sätt
som de två föregående.

Årtullarna bestå av kraftiga ek-klam-
par, vilka fastnitas stadigt vid bordlägg-
ningen i relingshöjd mellan spant 4 och
5. De egentliga beslagen köpas bäst fär-
diga i närmaste välsorterade järnhandel.

Utefter relingens ytterkant lägges en
halvrund avbärarlist, som har till uppgift
att skydda bordläggningen mot åverkan.

E. Å-m.

Då OR
NE /
C.Ww.L NE oo
— om —A
CÅ Lå 6 7 fa CZ 10
3 ” &x
re förena ES RoppToFT
Le— NH
LL FS TOFTVÄGARE
SS BoTTENSTOCK
SLAGVÄGARE vÄGHÅL INNERKÖL
TERKÖL
Ropp-
AKTERTOFT TOFT
KT ION
É 5 är STÄVDETALJ
i fee REVINGSLIST RELINGSKNA Av SEK SEXNONA-A
ce VR Vv
KANE" SMpoet Seger 2
dd Av BER
Cd
’ LISE JPLar Sets AGRu 3 10
| NYTT re ar I I ENE EE REA NSI ERS
YrtTERKÖL. SXT
«
NNERKÖL, SYOIYT
