n Köl

är lätt. att göra;
och billig. Några
träribbor, litet
plywood samt
näg Ffa frörssoch
järnstycken är det

enda som behövs

(CD)
3

SITSARNAS
KONSTRUKTION

26 TEKNIK för ALLA

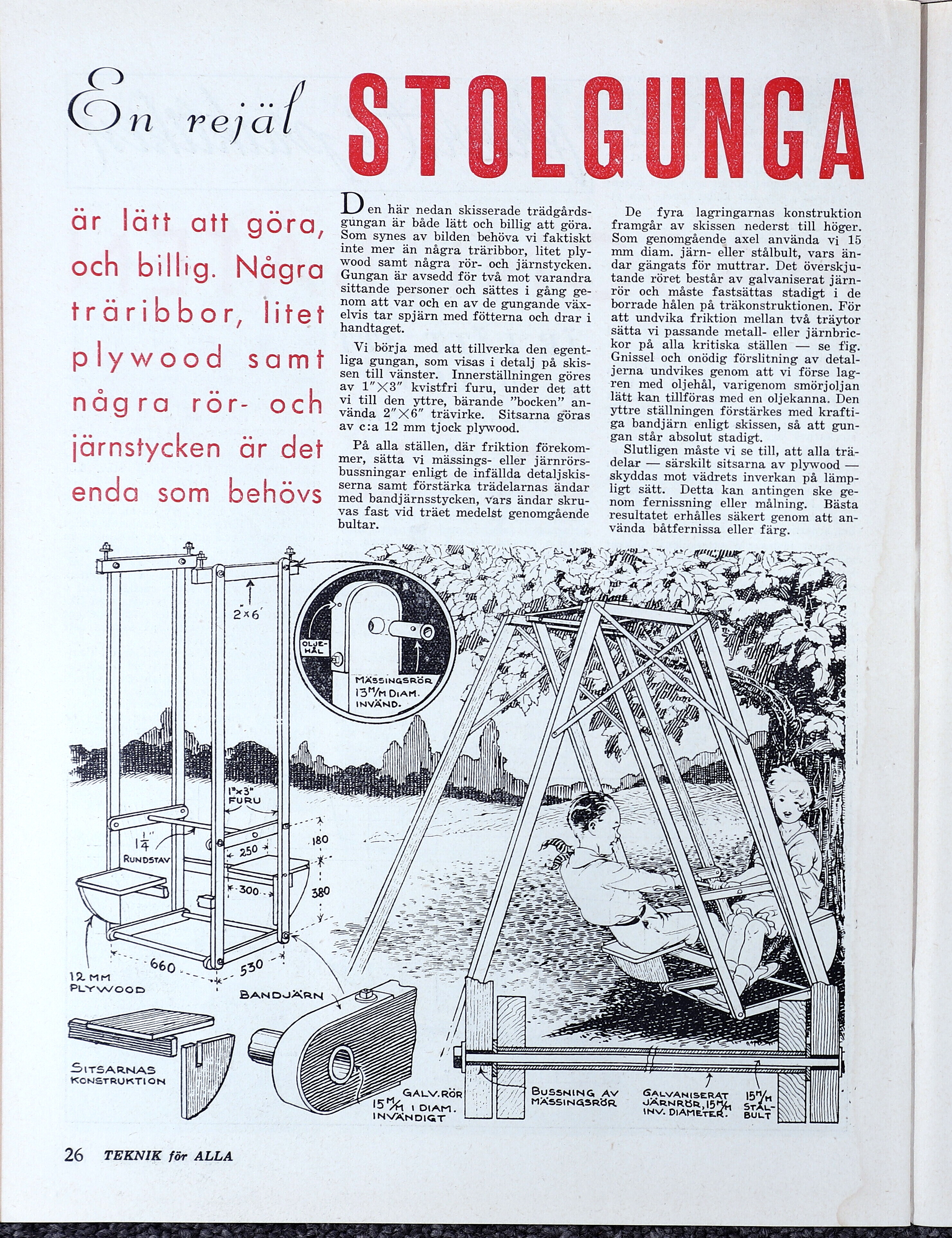

D en här nedan skisserade trädgårds-
gungan är både lätt och billig att göra.
Som synes av bilden behöva vi faktiskt
inte mer än några träribbor, litet ply-
wood samt några rör- och järnstycken.
Gungan är avsedd för två mot varandra
sittande personer och sättes i gång ge-
nom att var och en av de gungande väx-
elvis tar spjärn med fötterna och drar i
handtaget.

Vi börja med att tillverka den egent-
liga gungan, som visas i detalj på skis-
sen till vänster. Innerställningen göres
av 17X3” kvistfri furu, under det att
vi till den yttre, bärande ”bocken” an-
vända 27X6” trävirke. Sitsarna göras
av c:a 12 mm tjock plywood.

På alla ställen, där friktion förekom-
mer, sätta vi mässings- eller järnrörs-
bussningar enligt de infällda detaljskis-
serna samt förstärka trädelarnas ändar
med bandjärnsstycken, vars ändar skru-
vas fast vid träet medelst genomgående
bultar.

I NNTIMA
SSE

D-VM
ANV

I
-

(, 3 bL
LÄ ELATALTS
5 g

MÄSSINGSRÖR Å
13’YM DAM.
INVÄND.

SVR Vs VG
ANTON SR” OR 5 i

"TÅ BUSSNING AV
| MÄSSINGSRER

NGA

De fyra lagringarnas konstruktion
framgår av skissen nederst till höger.
Som genomgående axel använda vi 15
mm diam. järn- eller stålbult, vars än-
dar gängats för muttrar. Det överskju-
tande röret består av galvaniserat järn-
rör och måste fastsättas stadigt i de
borrade hålen på träkonstruktionen. För
att undvika friktion mellan två träytor
sätta vi passande metall- eller järnbric-
kor på alla kritiska ställen — se fig.
Gnissel och onödig förslitning av detal-
jerna undvikes genom att vi förse lag-
ren med oljehål, varigenom smörjoljan
lätt kan tillföras med en oljekanna. Den
yttre ställningen förstärkes med krafti-
ga bandjärn enligt skissen, så att gun-
gan står absolut stadigt.

Slutligen måste vi se till, att alla trä-
delar — särskilt sitsarna av plywood —
skyddas mot vädrets inverkan på lämp-
ligt sätt. Detta kan antingen ske ge-
nom fernissning eller målning. Bästa
resultatet erhålles säkert genom att an-
vända båtfernissa eller färg.

RIN

EN
AN

Aer

gZ poz nine

GALVANISERAT
JÄRNRÖR, 15
INV. DIAMETER.
