HÅL MED PLUGGAR STAS
För LÄNSPUMPNING,
I3"VM DIAM.
JÄRNAXEL
(CR
SAMMAN-
("SVETSAT
1)
PLÅT
bockar av trä vid flottörerna. För att
hindra rostbildning samt minska friktio-
nen kan man sätta fast små stauffer-
smörjkoppar vid rörstyckena ”D”.
Pedalstängernas återgångsrörelse om-
besörjes av ett par spiralfjädrar, och
fastsättningen sker medelst skruvöglor
enligt skisserna.
Den nu färdiga farkosten fernissas
eller målas i önskad färg, och prov-
körningen kan gå av stapeln.
Vill fötterna glida av pedalerna, kan
man sätta fast lämpliga läderremmar,
som gå från pedalerna och om hälarna
eller skoklackarna.
L—9Jg.
A
Ga AV
, BANDJÄRN
150x350 mM
GALVANISERAD

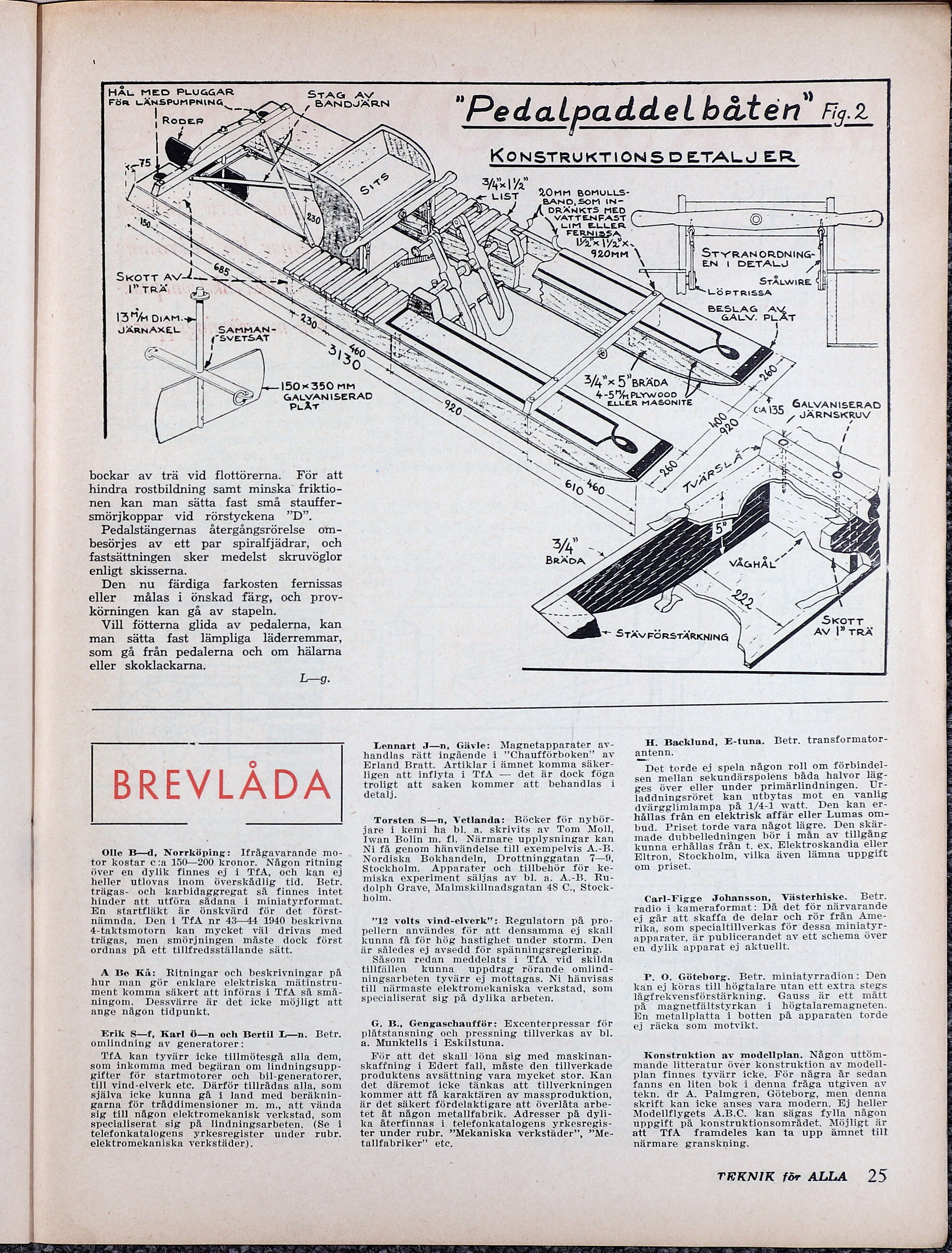

"Pedalpaddel båten" Fg.2
KONSTRUKTIONSDETALJER
FaxN/2
ee LIST
OMM BOMULLS-
BAND, SOM IN-
DRÄNKTS MED
VATTENFAST
3/4”x S”BRÄDA IF
4-5"’MMPLYWOOD
ELLER MASONITE
STYRANORDNING-
EN I DETALJ
STÄLWIRE MW
LÖPTRISSA
BESLAG AMV
GALV. PLÅT
GALVANISERAD
CA 135 z
ERA JÄRNSKRUV
EAA I
BREVLÅDA
Olle B—-d, Norrköping: Ifrågavarande mo-
tor kostar c:a 150—200 kronor. Någon ritning
över en dylik finnes ej i TfA, och kan ej
heller utlovas inom överskådlig tid. Betr.
trägas- och karbidaggregat så finnes intet
hinder att utföra sådana i miniatyrformat.
En startfläkt är önskvärd för det först-
nämnda. Den i TfA nr 43—44 1940 beskrivna
4-taktsmotorn kan mycket väl drivas med
trägas, men smörjningen måste dock först
ordnas på ett tillfredsställande sätt.
A Be Kå: Ritningar och beskrivningar på
hur man gör enklare elektriska mätinstru-
ment komma säkert att införas i TfA så små-
ningom. Dessvärre är det icke möjligt att
ange någon tidpunkt.
Erik S—f, Karl Ö—n och Bertil L—n. Betr.
omlindning av generatorer:
TA kan tyvärr icke tillmötesgå alla dem,
som inkomma med begäran om lindningsupp-
gifter för startmotorer och bil-generatorer,
till vind-elverk etc. Därför tillrädas alla, som
själva icke kunna gå i land med beräknin-
garna för tråddimensioner m. m., att vända
sig till någon elektromekanisk verkstad, som
specialiserat sig på lindningsarbeten. (Se i
telefonkatalogens yrkesregister under rubr.
elektromekaniska verkstäder).
Lennart J—n, Gävle: Magnetapparater av-
handlas rätt ingående i ”Chaufförboken” av
Erland Bratt. Artiklar i ämnet komma säker-
ligen att inflyta i TfA — det är dock föga
troligt att saken kommer att behandlas i
detalj.
Torsten S—n, Vetlanda: Böcker för nybör-
jare i kemi ha bl, a. skrivits av Tom Moll,
Iwan Bolin m. fl. Närmare upplysningar kan
Ni få genom hänvändelse till exempelvis A.-B.
Nordiska Bokhandeln, Drottninggatan 7—9,
Stockholm. Apparater och tillbehör för ke-
miska experiment säljas av bl. a. A.-B. Ru-
dolph Grave, Malmskillnadsgatan 48 C., Stock-
holm.
”12 volts vind-elverk”: Regulatorn på pro-
pellern användes för att densamma ej skall
kunna få för hög hastighet under storm. Den
är således ej avsedd för spänningsreglering.
Såsom redan meddelats i TfA vid skilda
tillfällen kunna uppdrag rörande omlind-
ningsarbeten tyvärr ej mottagas. Ni hänvisas
till närmaste elektromekaniska verkstad, som
specialiserat sig på dylika arbeten.
G. B., Gengaschaufför: Excenterpressar för
plåtstansning och pressning tillverkas av bl.
a. Munktells i Eskilstuna.
För att det skall löna sig med maskinan-
skaffning i Edert fall, måste den tillverkade
produktens avsättning vara mycket stor. Kan
det däremot icke tänkas att tillverkningen
kommer ätt få karaktären av massproduktion,
är det säkert fördelaktigare att överlåta arbe-
tet åt någon metallfabrik. Adresser på dyli-
ka återfinnas i telefonkatalogens yrkesregis-
ter under rubr. ”Mekaniska verkstäder”, ”Me-
tallfabriker” etc.
H. Backlund, E-tuna. Betr. transformator-
antenn.
Det torde ej spela någon roll om förbindel-
sen mellan sekundärspolens båda halvor läg-
ges över eller under primärlindningen. Ur-
laddningsröret kan utbytas mot en vanlig
dvärgglimlampa på 1/4-1 watt. Den kan er-
hållas från en elektrisk affär eller Lumas om-
bud. Priset torde vara något lägre. Den skär-
made dubbelledningen bör i mån av tillgång
kunna erhållas från t. ex. Elektroskandia eller
Eltron, Stockholm, vilka även lämna uppgift
om priset.
Carl-Figge Johansson, Västerhiske. Betr.
radio i kameraformat: Då det för närvarande
ej går att skaffa de delar och rör från Ame-
rika, som specialtillverkas för dessa miniatyr-
apparater, är publicerandet av ett schema över
en dylik apparat ej aktuellt.
P. O. Göteborg. Betr. miniatyrradion: Den
kan ej köras till högtalare utan ett extra stegs
lågfrekvensförstärkning. Gauss är ett mått
på magnetfältstyrkan i högtalaremagneten.
En metallplatta i botten på apparaten torde
ej räcka som motvikt.
Konstruktion av modellplan. Någon uttöm-
mande litteratur över konstruktion av modell-
plan finnes tyvärr icke. För några år sedan
fanns en liten bok i denna fråga utgiven av
tekn. dr A. Palmgren, Göteborg, men denna
skrift kan icke anses vara modern. Ej heller
Modellflygets A.B.C. kan sägas fylla någon
uppgift på konstruktionsområdet. Möjligt är
att TfA framdeles kan ta upp ämnet till
närmare granskning.
TEKNIK för ALLA 25
