visar.
man
Vid detta arrangemang måste
emellertid inmontera ett spjäll
för förhindrande av falskdrag, då
rökgången användes för sitt ursprung-
liga ändamål.
Skissen visar eldstadens konstruk-
tion i princip, men man bör för säker-
hets skull rådfråga en fackman, så
att installationen blir utförd på ett ur
fullt betryggande
säkerhetssynpunkt
sätt.
VA" RUNDJÄRN, I
PLACERADE PÅ
IS"VYA AVSTÅND
FRÅN VARANDRA
SvETSAS
[FJÄRDE FÖRSLAGET |

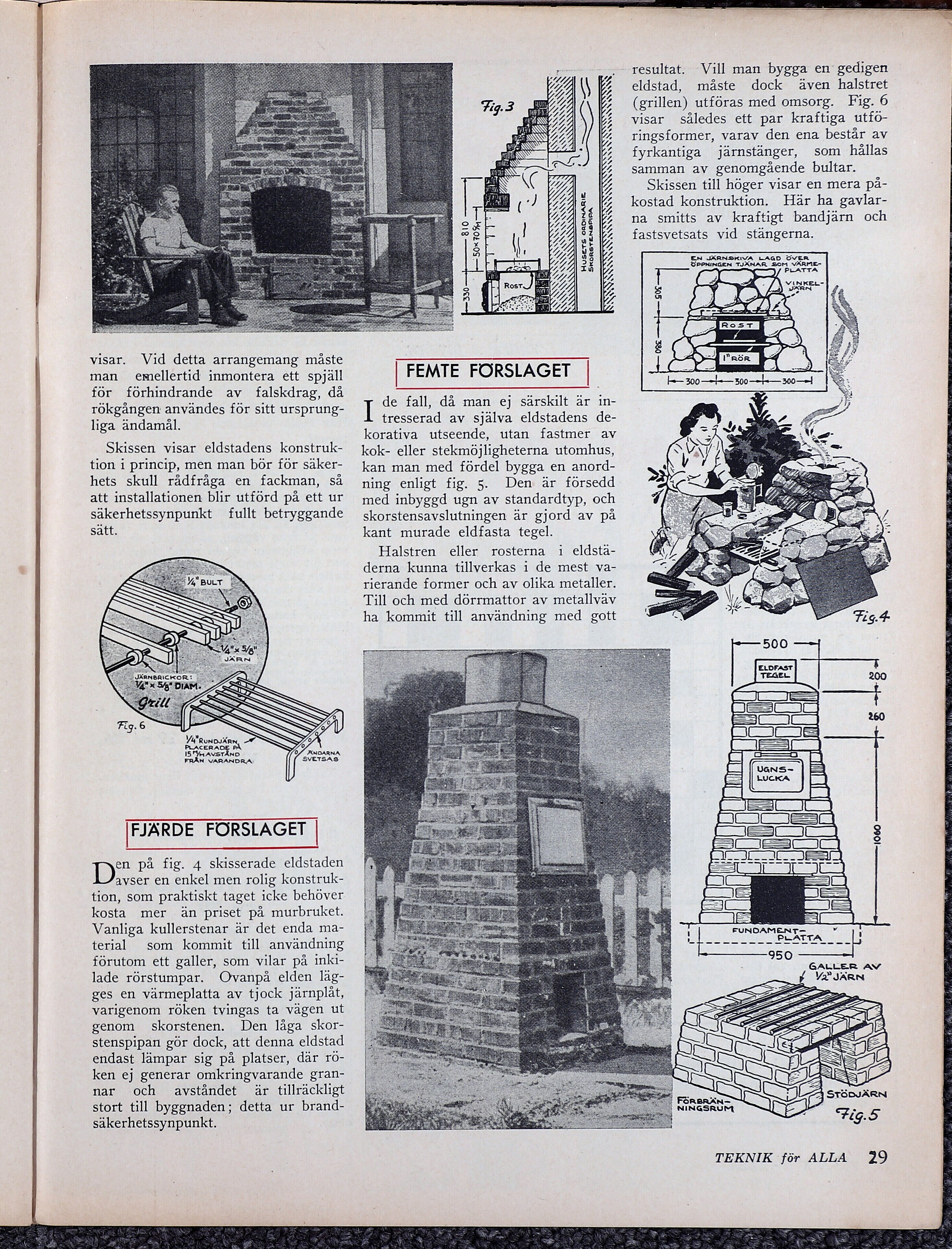

ÖT på fig. 4 skisserade eldstaden
avser en enkel men rolig konstruk-
tion, som praktiskt taget icke behöver
kosta mer än priset på murbruket.
Vanliga kullerstenar är det enda ma-
terial som kommit till användning
förutom ett galler, som vilar på inki-
lade rörstumpar. Ovanpå elden läg-
ges en värmeplatta av tjock järnplåt,
varigenom röken tvingas ta vägen ut
genom «skorstenen. Den låga skor-
stenspipan gör dock, att denna eldstad
endast lämpar sig på platser, där rö-
ken ej generar omkringvarande gran-
nar och avståndet är tillräckligt
stort till byggnaden; detta ur brand-
säkerhetssynpunkt.
w——
: SA IIIIIAN
SNNNSSSSRYyYYUNNINNN
HUSETS ORDINARIE
SKORSTENSPIPA
| FEMTE FÖRSLAGET |
I de fall, då man ej särskilt är in-
tresserad av själva eldstadens de-
korativa utseende, utan fastmer av
kok- eller stekmöjligheterna utomhus,
kan man med fördel bygga en anord-
ning enligt fig. 5. Den är försedd
med inbyggd ugn av standardtyp, och
skorstensavslutningen är gjord av på
kant murade eldfasta tegel.
Halstren eller rosterna 1 eldstä-
derna kunna tillverkas i de mest va-
rierande former och av olika metaller.
Till och med dörrmattor av metallväv
ha kommit till användning med gott
resultat. Vill man bygga en gedigen
eldstad, måste dock även halstret
(grillen) utföras med omsorg. Fig. 6
visar således ett par kraftiga utfö-
ringsformer, varav den ena består av
fyrkantiga järnstänger, som hållas
samman av genomgående bultar.
Skissen till höger visar en mera på-
kostad konstruktion. Här ha gavlar-
na smitts av kraftigt bandjärn och
fastsvetsats vid stängerna.
EN JÄRNSKIVA LAGD OVER
ÖPPNINGEN TJÄNAR SOM VÄRME-
PLATTA
FÖRBRÅN
NINGSRUM
