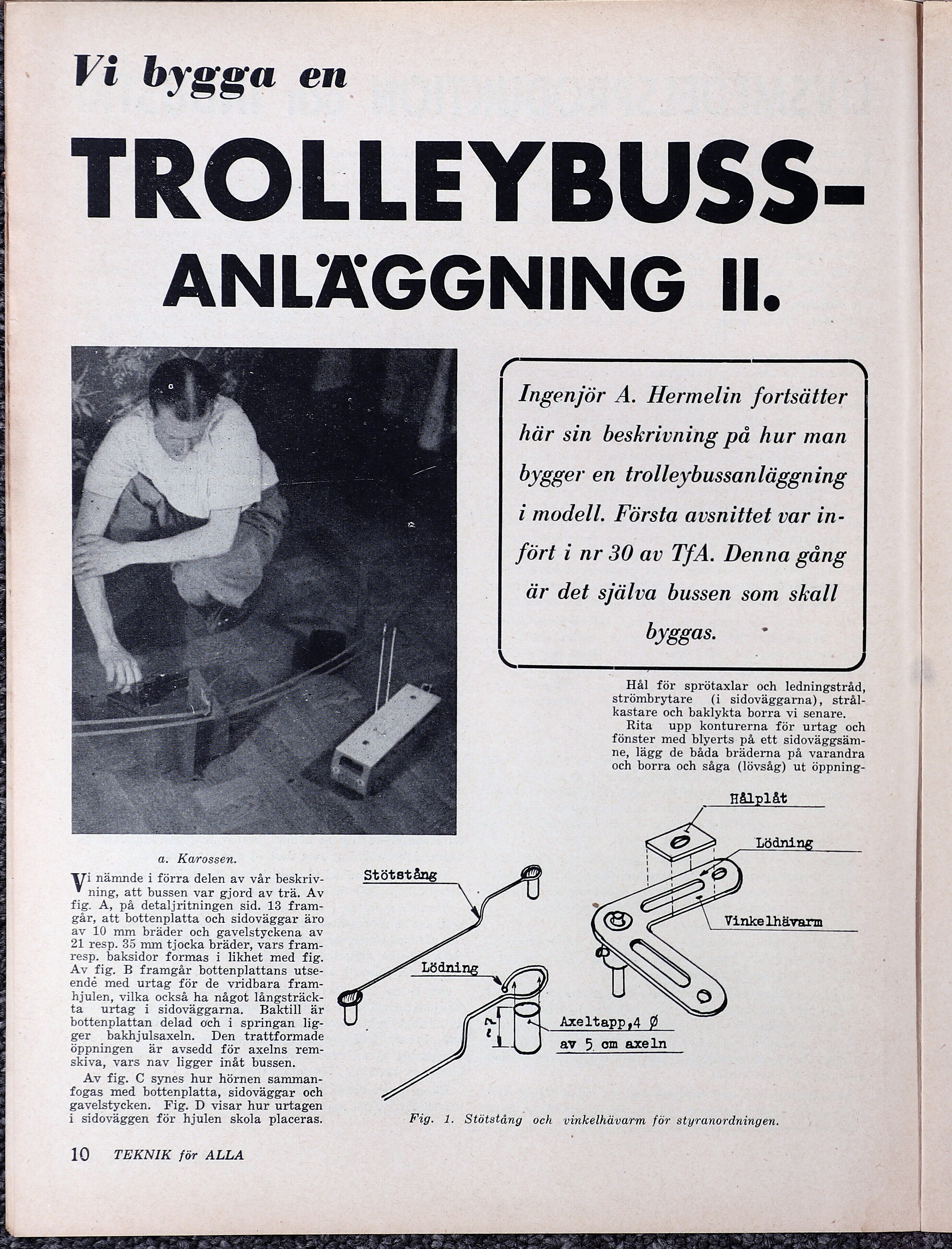

Vi bygga en ROLLEYBUSS- | ANLÄGGNING II. Ingenjör A. Hermelin fortsätter här sin beskrivning på hur man bygger en trolleybussanläggning i modell. Första avsnittet var in- fört i nr 30 av TfÅ. Denna gång är det själva bussen som skall byggas. = NW : SJ Hål för sprötaxlar och ledningstråd, strömbrytare (i sidoväggarna), strål- kastare och baklykta borra vi senare. Rita upp konturerna för urtag och fönster med blyerts på ett sidoväggsäm- ne, lägg de båda bräderna på varandra och borra och såga (lövsåg) ut öppning- Hålplåt Lödning a. Karossen. Stötstång i nämnde i förra delen av vår beskriv- ning, att bussen var gjord av trä. Av fig. A, på detaljritningen sid. 13 fram- går, att bottenplatta och sidoväggar äro av 10 mm bräder och gavelstyckena av 21 resp. 35 mm tjocka bräder, vars fram- resp. baksidor formas i likhet med fig. Av fig. B framgår bottenplattans utse- ende med urtag för de vridbara fram- hjulen, vilka också ha något långsträck- ta urtag i sidoväggarna. Baktill är bottenplattan delad och i springan lig- ger bakhjulsaxeln. Den trattformade öppningen är avsedd för axelns rem- skiva, vars nav ligger inåt bussen. Av fig. C synes hur hörnen samman- fogas med bottenplatta, sidoväggar och gavelstycken. Fig. D visar hur urtagen 3 i sidoväggen för hjulen skola placeras. Fig. 1. Stötstång och wvinkelhävarm för styranordningen. Axeltapp,4 f | av 5 cm axeln 10 TEKNIK för ALLA ; ; ;
