BOSNA ÖVR HN
YT
NS ö
Ii Issrng, srekk

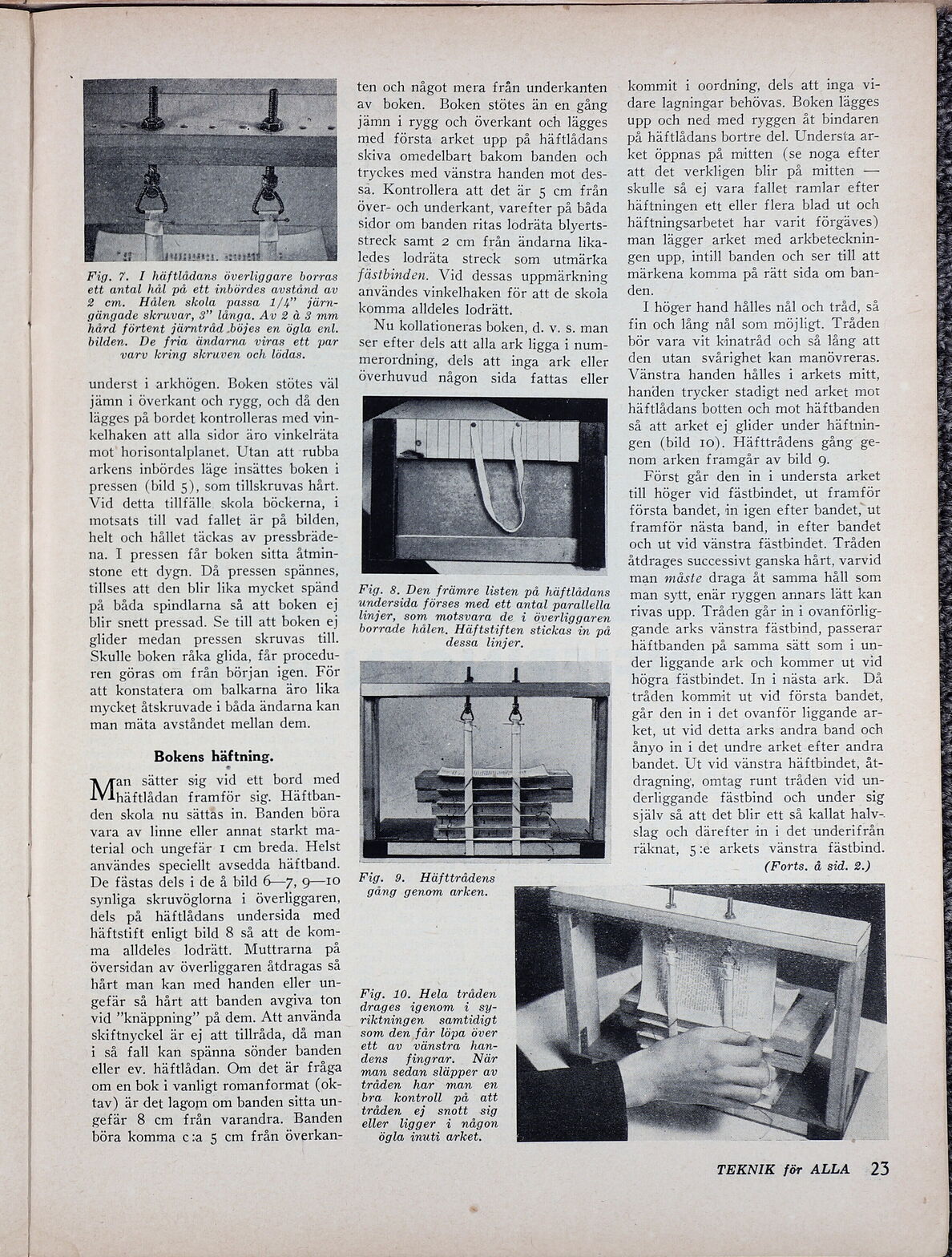

Fig. 7. I häftlådans överliggare borras
ett antal hål på ett inbördes avstånd av
2 em. Hålen skola passa 1/4” järn-
gängade skruvar, 3” långa. Av 2 å 3 mm
hård förtent järntråd .böjes en ögla enl.
bilden. De fria ändarna viras ett par
varv kring skruven och lödas.
underst i arkhögen. Boken stötes väl
jämn i överkant och rygg, och då den
lägges på bordet kontrolleras med vin-
kelhaken att alla sidor äro vinkelräta
mot horisontalplanet. Utan att rubba
arkens inbördes läge insättes boken i
pressen (bild 5), som tillskruvas hårt.
Vid detta tillfälle skola böckerna, i
motsats till vad fallet är på bilden,
helt och hållet täckas av pressbräde-
na. I pressen får boken sitta åtmin-
stone ett dygn. Då pressen spännes,
tillses att den blir lika mycket spänd
på båda spindlarna så att boken ej
blir snett pressad. Se till att boken ej
glider medan pressen skruvas till.
Skulle boken råka glida, får procedu-
ren göras om från början igen. För
att konstatera om balkarna äro lika
mycket åtskruvade i båda ändarna kan
man mäta avståndet mellan dem.
Bokens häftning.
M2 sätter sig vid ett bord med
häftlådan framför sig. Häftban-
den skola nu sättas in. Banden böra
vara av linne eller annat starkt ma-
terial och ungefär I cm breda. Helst
användes speciellt avsedda häftband.
De fästas dels i de å bild 6—7, 9—10
synliga skruvöglorna i överliggaren,
dels på häftlådans undersida med
häftstift enligt bild 8 så att de kom-
ma alldeles lodrätt. Muttrarna på
översidan av överliggaren åtdragas så
hårt man kan med handen eller un-
gefär så hårt att banden avgiva ton
vid ”knäppning” på dem. Att använda
skiftnyckel är ej att tillråda, då man
i så fall kan spänna sönder banden
eller ev. häftlådan. Om det är fråga
om en bok i vanligt romanformat (ok-
tav) är det lagom om banden sitta un-
gefär 8 cm från varandra. Banden
böra komma c:a 5 cm från överkan-
ten och något mera från underkanten
av boken. Boken stötes än en gång
jämn i rygg och överkant och lägges
med första arket upp på häftlådans
skiva omedelbart bakom banden och
tryckes med vänstra handen mot des-
sa. Kontrollera att det är 5 cm från
över- och underkant, varefter på båda
sidor om banden ritas lodräta blyerts-
streck samt 2 cm från ändarna lika-
ledes lodräta streck som utmärka
fästbinden. Vid dessas uppmärkning
användes vinkelhaken för att de skola
komma alldeles lodrätt.
Nu kollationeras boken, d. v. s. man
ser efter dels att alla ark ligga i num-
merordning, dels att inga ark eller
överhuvud någon sida fattas eller
Fig. 8. Den främre listen på häftlådans
undersida förses med ett antal parallella
linjer, som motsvara de i överliggaren
borrade hålen. Häftstiften stickas in på
dessa linjer.
Fig. 9. Häfttrådens
gång genom arken.
Fig. 10. Hela tråden
drages igenom i sy-
riktningen samtidigt
som den får löpa över
ett av vänstra ham-
dens fingrar. När
man sedan släpper av
tråden har man en
bra kontroll på att
tråden ej snott sig
eller ligger i någon
ögla inuti oarket.
kommit i oordning, dels att inga vi-
dare lagningar behövas. Boken lägges
upp och ned med ryggen åt bindaren
på häftlådans bortre del. Understa ar-
ket öppnas på mitten (se noga efter
att det verkligen blir på mitten —
skulle så ej vara fallet ramlar efter
häftningen ett eller flera blad ut och
häftningsarbetet har varit förgäves)
man lägger arket med arkbetecknin-
gen upp, intill banden och ser till att
märkena komma på rätt sida om ban-
den.
I höger hand hålles nål och tråd, så
fin och lång nål som möjligt. Tråden
bör vara vit kinatråd och så lång att
den utan svårighet kan manövreras.
Vänstra handen hålles i arkets mitt,
handen trycker stadigt ned arket mot
häftlådans botten och mot häftbanden
så att arket ej glider under häftnin-
gen (bild 10). Häfttrådens gång ge-
nom arken framgår av bild 9.
Först går den in i understa arket
till höger vid fästbindet, ut framför
första bandet, in igen efter bandet, ut
framför nästa band, in efter bandet
och ut vid vänstra fästbindet. Tråden
åtdrages successivt ganska hårt, varvid
man måste draga åt samma håll som
man sytt, enär ryggen annars lätt kan
rivas upp. Tråden går in i ovanförlig-
gande arks vänstra fästbind, passerar
häftbanden på samma sätt som i un-
der liggande ark och kommer ut vid
högra fästbindet. In i nästa ark. Då
tråden kommit ut vid första bandet,
går den in i det ovanför liggande ar-
ket, ut vid detta arks andra band och
ånyo in i det undre arket efter andra
bandet. Ut vid vänstra häftbindet, åt-
dragning, omtag runt tråden vid un-
derliggande fästbind och under sig
själv så att det blir ett så kallat halv-
slag och därefter in i det underifrån
räknat, 5:e arkets vänstra fästbind.
(Forts. å sid. 2.)
