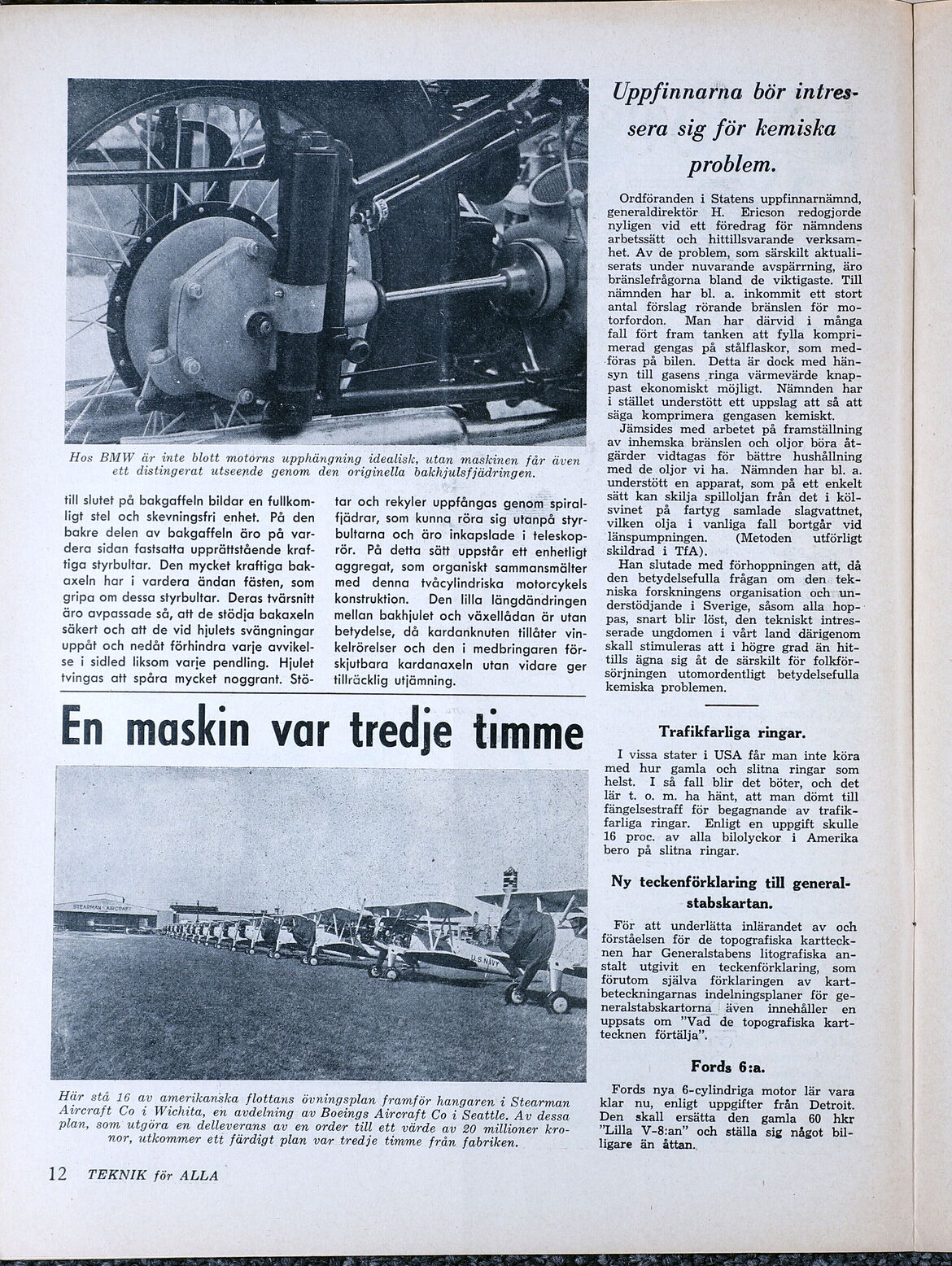

SE
Hos BMW är inte blott motorns upphängning idealisk, utan maskinen får även
ett distingerat utseende genom den originella bakhjulsfjädringen.
till slutet på bakgaffeln bildar en fullkom-
ligt stel och skevningsfri enhet. På den
bakre delen av bakgaffeln äro på var-
dera sidan fastsatta upprättstående kraf-
tiga styrbultar. Den mycket kraftiga bak-
axeln har i vardera ändan fästen, som
gripa om dessa styrbultar. Deras tvärsnitt
äro avpassade så, att de stödja bakaxeln
säkert och att de vid hjulets svängningar
uppåt och nedåt förhindra varje avvikel-
se i sidled liksom varie pendling. Hjulet
tvingas att spåra mycket noggrant. Stö-
tar och rekyler uppfångas genom spiral-
fjädrar, som kunna röra sig utanpå styr-
bultarna och äro inkapslade i teleskop-
rör. På detta sätt uppstår ett enhetligt
aggregat, som organiskt sammansmälter
med denna tvåcylindriska motorcykels
konstruktion. — Den lilla längdändringen
mellan bakhjulet och växellådan är utan
betydelse, då kardanknuten tillåter vin-
kelrörelser och den i medbringaren för-
skjutbara kardanaxeln utan vidare ger
tillräcklig utjämning.
En maskin var tredje timme
Här stå 16 av amerikanska flottans övningsplan framför hangaren i Stearman
Aircraft Co i Wichita, en avdelning av Boeings Aircraft Co i Seattle. Av dessa
plan, som utgöra en delleverans av en order till ett värde av 20 millioner kro-
nor, utkommer ett färdigt plan var tredje timme från fabriken.
12 TEKNIK för ALLA
Uppfinnarna bör intres-
sera sig för kemiska
problem.
Ordföranden i Statens uppfinnarnämnd,
generaldirektör H. Ericson redogjorde
nyligen vid ett föredrag för nämndens
arbetssätt och hittillsvarande verksam-
het. Av de problem, som särskilt aktuali-
serats under nuvarande avspärrning, äro
bränslefrågorna bland de viktigaste. Till
nämnden har bl. a. inkommit ett stort
antal förslag rörande bränslen för mo-
torfordon. Man har därvid i många
fall fört fram tanken att fylla kompri-
merad gengas på stålflaskor, som med-
föras på bilen. Detta är dock med hän-
syn till gasens ringa värmevärde knap-
past ekonomiskt möjligt. Nämnden har
i stället understött ett uppslag att så att
säga komprimera gengasen kemiskt.
Jämsides med arbetet på framställning
av inhemska bränslen och oljor böra åt-
gärder vidtagas för bättre hushållning
med de oljor vi ha. Nämnden har bl. a.
understött en apparat, som på ett enkelt
sätt kan skilja spilloljan från det i köl-
svinet på fartyg samlade slagvattnet,
vilken olja i vanliga fall bortgår vid
länspumpningen. (Metoden = utförligt
skildrad i TfA).
Han slutade med förhoppningen att, då
den betydelsefulla frågan om den tek-
niska forskningens organisation och un-
derstödjande i Sverige, såsom alla hop-
pas, snart blir löst, den tekniskt intres-
serade ungdomen i vårt land därigenom
skall stimuleras att i högre grad än hit-
tills ägna sig åt de särskilt för folkför-
sörjningen utomordentligt betydelsefulla
kemiska problemen.
Trafikfarliga ringar.
I vissa stater i USA får man inte köra
med hur gamla och slitna ringar som
helst. I så fall blir det böter, och det
lär t. o. m, ha hänt, att man dömt till
fängelsestraff för begagnande av trafik-
farliga ringar. Enligt en uppgift skulle
16 proc. av alla bilolyckor i Amerika
bero på slitna ringar.
Ny teckenförklaring till general-
stabskartan.
För att underlätta inlärandet av och
förståelsen för de topografiska kartteck-
nen har Generalstabens litografiska an-
stalt utgivit en teckenförklaring, som
förutom själva förklaringen av kart-
beteckningarnas indelningsplaner för ge-
neralstabskartorna även innehåller en
uppsats om ”Vad de topografiska kart-
tecknen förtälja”.
Fords 6:a.
Fords nya 6-cylindriga motor lär vara
klar nu, enligt uppgifter från Detroit.
Den skall ersätta den gamla 60 hkr
”Lilla V-8:an” och ställa sig något bil-
ligare än åttan. d
