ö
TA)

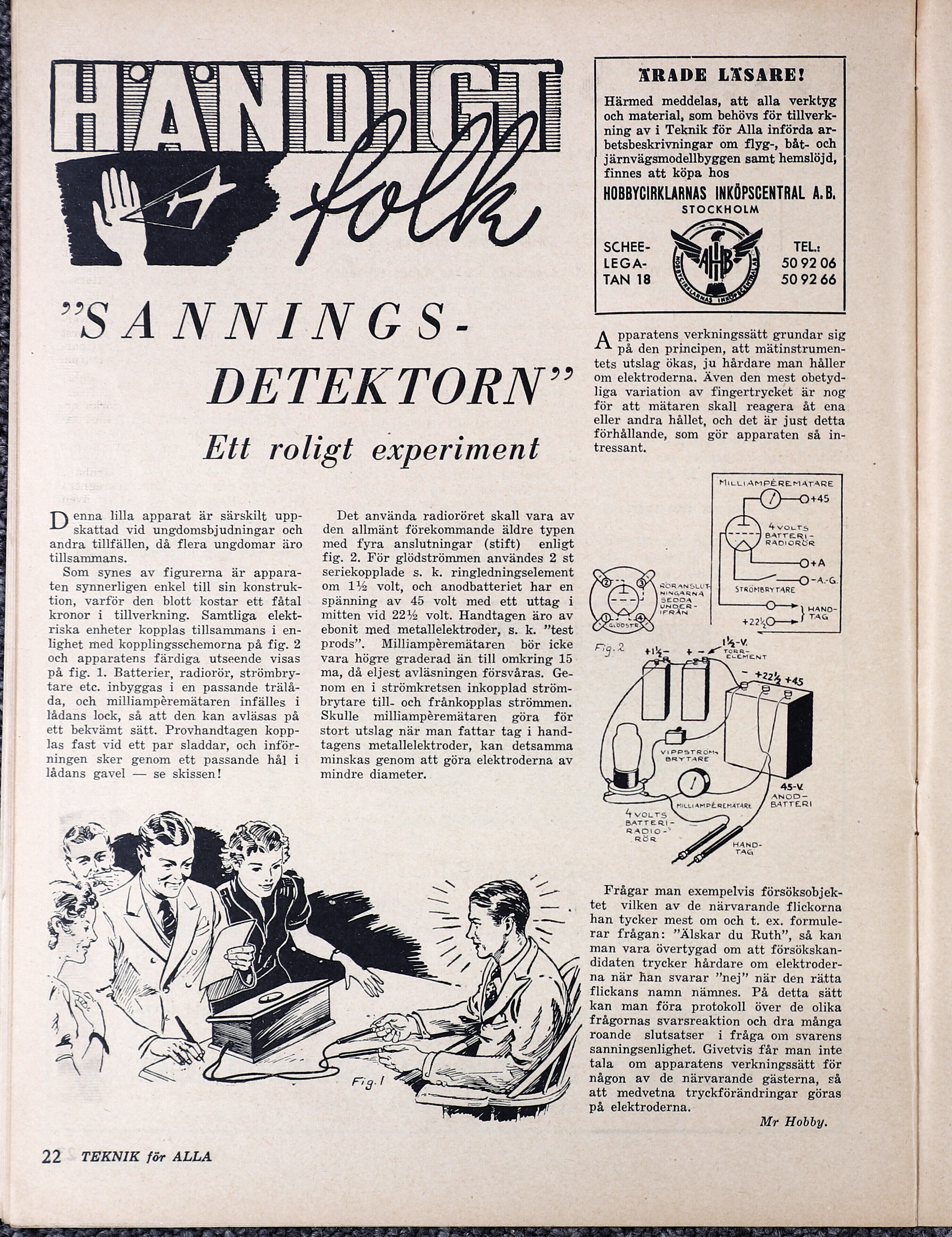

SAN NING ST
DETEKTORN”
Ett roligt experiment
BD enna lilla apparat är särskilt upp-
skattad vid ungdomsbjudningar och
andra tillfällen, då flera ungdomar äro
tillsammans.
Som synes av figurerna är appara-
ten synnerligen enkel till sin konstruk-
tion, varför den blott kostar ett fåtal
kronor i tillverkning. Samtliga elekt-
riska enheter kopplas tillsammans i en-
lighet med kopplingsschemorna på fig. 2
och apparatens färdiga utseende visas
på fig. 1. Batterier, radiorör, strömbry-
tare etc. inbyggas i en passande trälå-
da, och milliamperemätaren infälles i
lådans lock, så att den kan avläsas på
ett bekvämt sätt. Provhandtagen kopp-
las fast vid ett par sladdar, och inför-
ningen sker genom ett passande hål i
lådans gavel — se skissen!
22 TEKNIK för ALLA
Det använda radioröret skall vara av
den allmänt förekommande äldre typen
med fyra anslutningar (stift) enligt
fig. 2. För glödströmmen användes 2 st
seriekopplade s. k. ringledningselement
om 142 volt, och anodbatteriet har en
spänning av 45 volt med ett uttag i
mitten vid 2212 volt. Handtagen äro av
ebonit med metallelektroder, s. k. ”test
prods”. Milliamperemätaren bör icke
vara högre graderad än till omkring 15
ma, då eljest avläsningen försvåras. Ge-
nom en i strömkretsen inkopplad ström-
brytare till. och frånkopplas strömmen.
Skulle milliampåremätaren göra för
stort utslag när man fattar tag i hand-
tagens metallelektroder, kan detsamma
minskas genom att göra elektroderna av
mindre diameter.
AÄRADE LÄSARE!
Härmed meddelas, att alla verktyg
och material, som behövs för tillverk-
ning av i Teknik för Alla införda ar-
betsbeskrivningar om flyg-, båt- och
järnvägsmodellbyggen samt hemslöjd,
finnes att köpa hos
HOBBYCIRKLARNAS INKÖPSCENTRAL A.B.
STOCKHOLM
TEL:
50 92 06
50 92 66
pparatens verkningssätt grundar sig
på den principen, att mätinstrumen-
tets utslag ökas, ju hårdare man håller
om elektroderna. Även den mest obetyd-
liga variation av fingertrycket är nog
för att mätaren skall reagera åt ena
eller andra hållet, och det är just detta
förhållande, som gör apparaten så in-
tressant.
MILLIAMPEÉREMATARE
O+45
4VOLTS
BATTERI -
RADIORÖR
RORANSLUTI
VIPPSTROMa
BRYTARE
ANOD=—-
BATTERI
Frågar man exempelvis försöksobjek-
tet vilken av de närvarande flickorna
han tycker mest om och t. ex. formule-
rar frågan: ”Älskar du Ruth”, så kan
man vara övertygad om att försökskan-
didaten trycker hårdare om elektroder-
na när Han svarar ”nej” när den rätta
flickans namn nämnes. På detta sätt
kan man föra protokoll över de olika
frågornas svarsreaktion och dra många
roande slutsatser i fråga om svarens
sanningsenlighet. Givetvis får man inte
tala om apparatens verkningssätt för
någon av de närvarande gästerna, så
att medvetna tryckförändringar göras
på elektroderna.
Mr Hobby.
