4

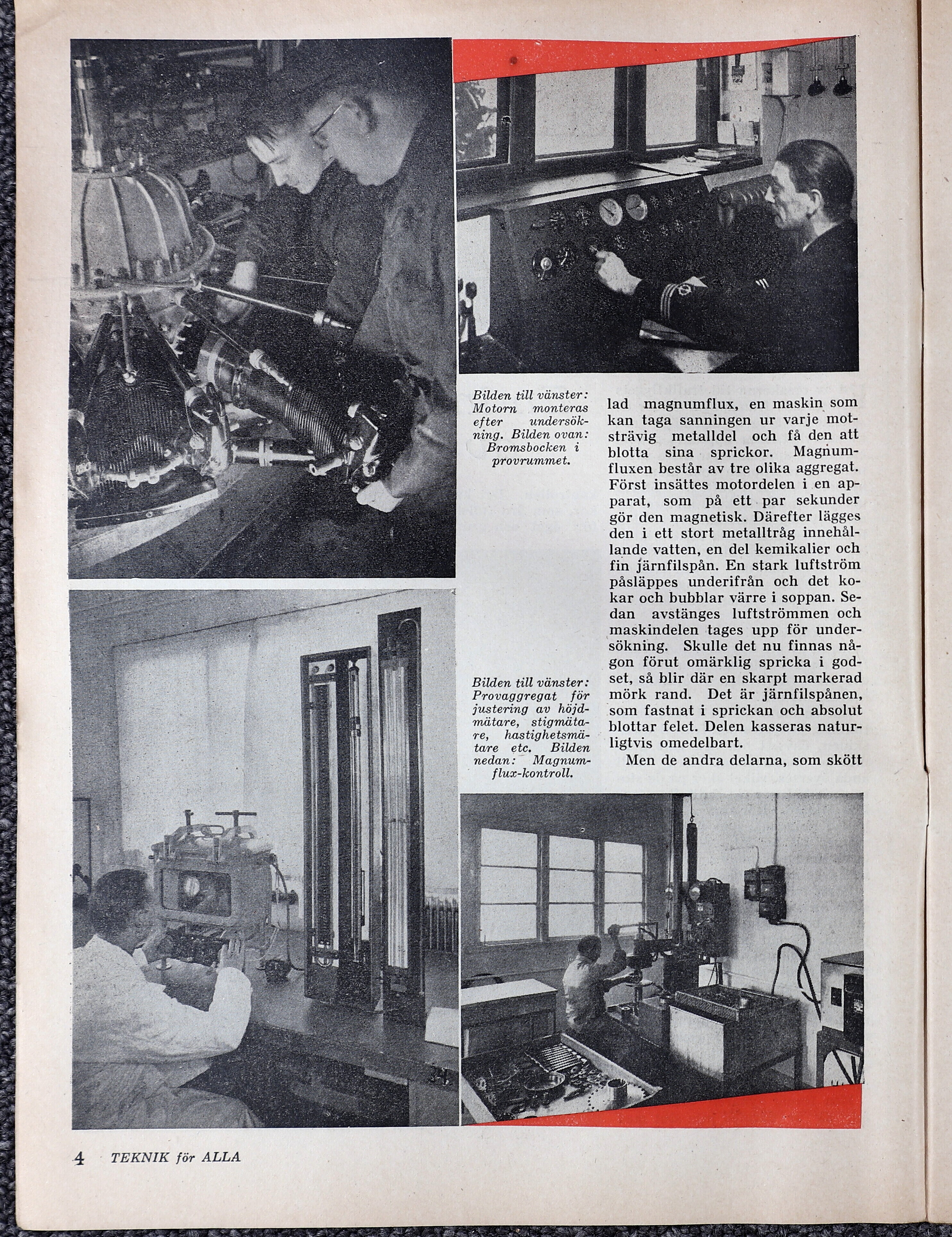

Bilden till vänster:
Motorn monteras
efter undersök-
ning. Bilden ovan:
Bromsbocken i
provrummet.
Bilden till vänster:
Provaggregat för
justering av höjd-
mätare, stigmäta-
re, hastighetsmöä-
tare etc. Bilden
nedan: Magnum-
flux-kontroll.
lad magnumflux, en maskin som
kan taga sanningen ur varje mot-
strävig metalldel och få den att
blotta sina sprickor. Magnum-
fluxen består av tre olika aggregat.
Först insättes motordelen i en ap-
parat, som på ett par sekunder
gör den magnetisk. Därefter lägges
den i ett stort metalltråg innehål-
lande vatten, en del kemikalier och
fin järnfilspån. En stark luftström
påsläppes underifrån och det ko-
kar och bubblar värre i soppan. Se-
dan avstänges luftströmmen och
maskindelen tages upp för under-
sökning. Skulle det nu finnas nå-
gon förut omärklig spricka i god-
set, så blir där en skarpt markerad
mörk rand. Det är järnfilspånen,
som fastnat i sprickan och absolut
blottar felet. Delen kasseras natur-
ligtvis omedelbart.
Men de andra delarna, som skött
