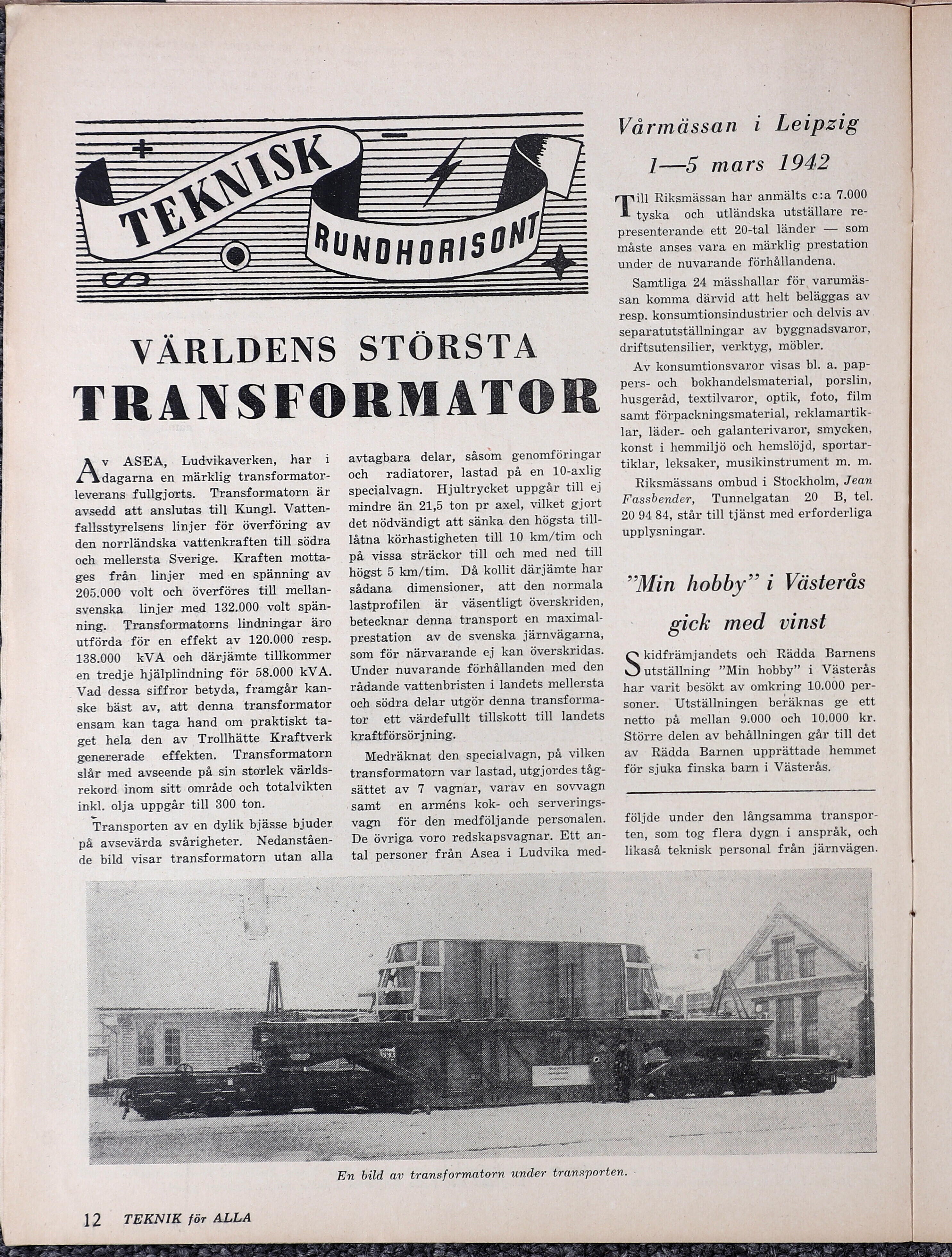

VÄRLDENS STÖRSTA
TRANSFORMATOR
v ASEA, Ludvikaverken, har i
dagarna en märklig transformator-
leverans fullgjorts. Transformatorn är
avsedd att anslutas till Kungl. Vatten-
fallsstyrelsens linjer för överföring av
den norrländska vattenkraften till södra
och mellersta Sverige. Kraften motta-
ges från linjer med en spänning av
205.000 volt och överföres till mellan-
svenska linjer med 132.000 volt spän-
ning. Transformatorns lindningar äro
utförda för en effekt av 120.000 resp.
138.000 kVA och därjämte tillkommer
en tredje hjälplindning för 58.000 kVA.
Vad dessa siffror betyda, framgår kan-
ske bäst av, att denna transformator
ensam kan taga hand om praktiskt ta-
get hela den av Trollhätte Kraftverk
genererade effekten. Transformatorn
slår med avseende på sin storlek världs-
rekord inom sitt område och totalvikten
inkl. olja uppgår till 300 ton.
Transporten av en dylik bjässe bjuder
på avsevärda svårigheter. Nedanståen-
de bild visar transformatorn utan alla
avtagbara delar, såsom genomföringar
och radiatorer, lastad på en 10-axlig
specialvagn. Hjultrycket uppgår till ej
mindre än 21,5 ton pr axel, vilket gjort
det nödvändigt att sänka den högsta till-
låtna körhastigheten till 10 km/tim och
på vissa sträckor till och med ned till
högst 5 km/tim. Då kollit därjämte har
sådana dimensioner, att den normala
lastprofilen är väsentligt överskriden,
betecknar denna transport en maximal-
prestation av de svenska järnvägarna,
som för närvarande ej kan överskridas.
Under nuvarande förhållanden med den
rådande vattenbristen i landets mellersta
och södra delar utgör denna transforma-
tor ett värdefullt tillskott till landets
kraftförsörjning.
Medräknat den specialvagn, på vilken
transformatorn var lastad, utgjordes tåg-
sättet av 7 vagnar, varav en sovvagn
samt en arméns kok- och serverings-
vagn för den medföljande personalen.
De övriga voro redskapsvagnar. Ett an-
tal personer från Asea i Ludvika med-
Vårmässan i Leipzig
1—5 mars 1942
ke Riksmässan har anmälts c:a 7.000
tyska och utländska utställare re-
presenterande ett 20-tal länder — som
måste anses vara en märklig prestation
under de nuvarande förhållandena.
Samtliga 24 mässhallar för varumäs-
san komma därvid att helt beläggas av
resp. konsumtionsindustrier och delvis av
separatutställningar av byggnadsvaror,
driftsutensilier, verktyg, möbler.
Av konsumtionsvaror visas bl. a. pap-
pers- och bokhandelsmaterial, porslin,
husgeråd, textilvaror, optik, foto, film
samt förpackningsmaterial, reklamartik-
lar, läder- och galanterivaror, smycken,
konst i hemmiljö och hemslöjd, sportar-
tiklar, leksaker, musikinstrument m. m.
Riksmässans ombud i Stockholm, Jean
Fassbender, Tunnelgatan 20 B, tel.
20 94 84, står till tjänst med erforderliga
upplysningar.
”Min hobby” i Västerås
gick med vinst
SR RÅR och Rädda Barnens
utställning ”Min hobby” i Västerås
har varit besökt av omkring 10.000 per-
soner. Utställningen beräknas ge ett
netto på mellan 9.000 och 10.000 kr.
Större delen av behållningen går till det
av Rädda Barnen upprättade hemmet
för sjuka finska barn i Västerås.
följde under den långsamma transpor-
ten, som tog flera dygn i anspråk, och
likaså teknisk personal från järnvägen.
En bild av transformatorn under transporten.
