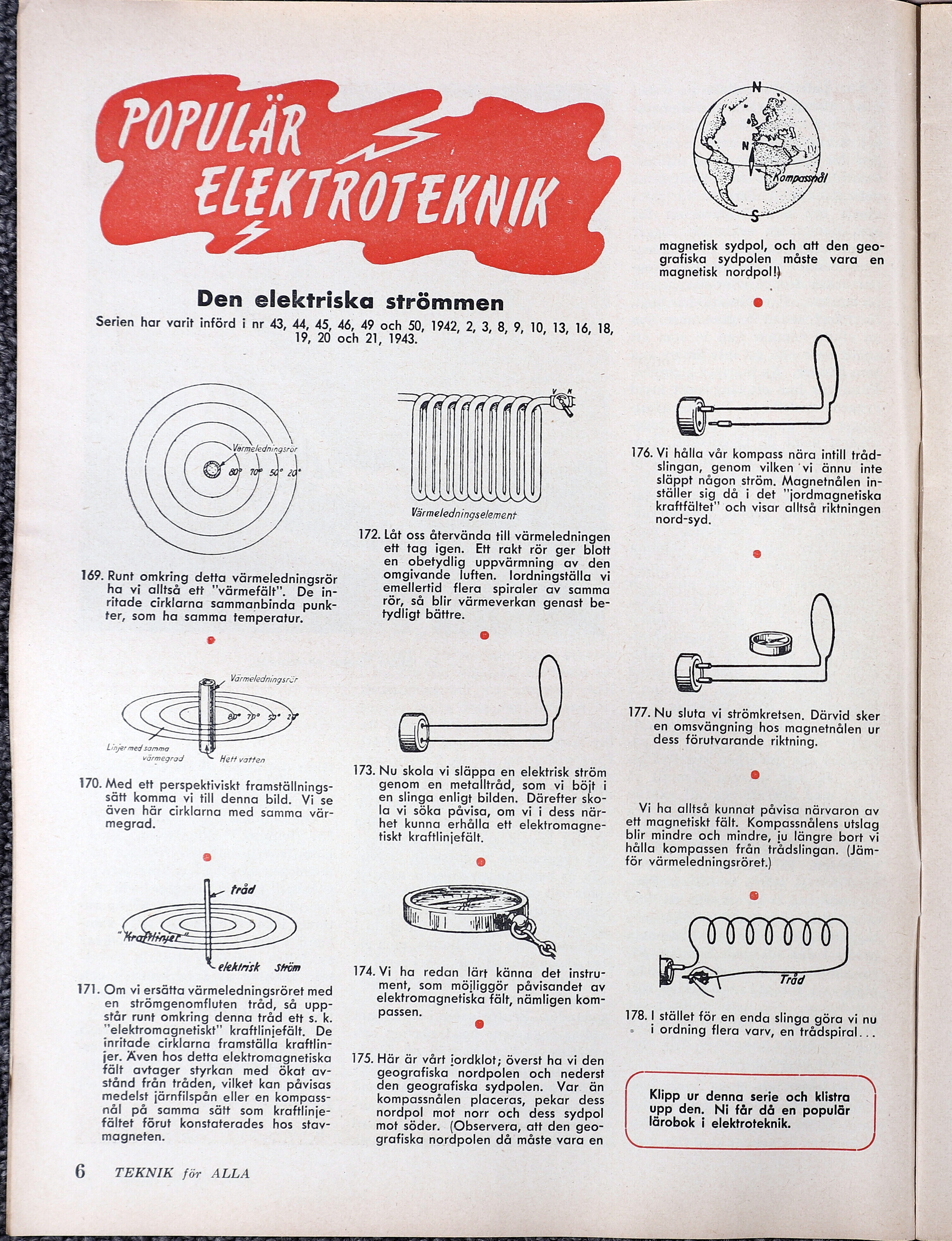

Den elektriska strömmen Serien har varit införd i nr 43, 44, 45, 46, 49 och 50, 1942, 2, 3, 8, 9, 10, 13, 16, 18, 19, 20 och 21, 1943. Värmeledningsrör 169. Runt omkring detta värmeledningsrör ha vi alltså ett ”värmefält”. De in- ritade cirklarna sammanbinda punk- ter, som ha samma temperatur. Linjer med samma värmegrad Hett vatten 170. Med ett perspektiviskt framställnings- sätt komma vi till denna bild. Vi se även här cirklarna med samma vär- megrad. — tråd > efektrisk — ström 171. Om vi ersätta värmeledningsröret med en strömgenomfluten tråd, så upp- står runt omkring denna tråd ett s. k. ”elektromagnetiskt” kraftliniefält. De inritade cirklarna framställa kraftlin- jer. Även hos detta elektromagnetiska fält avtager styrkan med ökat av- stånd från tråden, vilket kan påvisas medelst järnfilspån eller en kompass- nål på samma sätt som kraftlinje- fältet förut konstaterades hos stav- magneten. 6 TEKNIK för ALLA NE Värmeledningselement 172. Låt oss återvända till värmeledningen 173: ett tag igen. Ett rakt rör ger blott en obetydlig uppvärmning av den omgivande luften. lordningställa vi emellertid flera spiraler av samma rör, så blir värmeverkan genast be- tydligt bättre. led VV Nu skola vi släppa en elektrisk ström genom en metalltråd, som vi böjt i en slinga enligt bilden. Därefter sko- la vi söka påvisa, om vi i dess när- het kunna erhålla ett elektromagne- tiskt kraftlinjefält. 174. Vi ha redan lärt känna det instru- ment, som möiliggör påvisandet av elektromagnetiska fält, nämligen kom- passen. Oo 175. Här är vårt iordklot; överst ha vi den geografiska nordpolen och nederst den geografiska sydpolen. Var än kompassnålen placeras, pekar dess nordpol mot norr och dess sydpol mot söder. (Observera, att den geo- grafiska nordpolen då måste vara en magnetisk sydpol, och att den geo- grafiska sydpolen måste vara en magnetisk nordpol!) 176. Vi hålla vår kompass nära intill tråd- slingan, genom vilken 'vi ännu inte släppt någon ström. Magnetnålen in- ställer sig då i det ”jordmagnetiska kraftfältet” och visar alltså riktningen nord-syd. 177. Nu sluta vi strömkretsen. Därvid sker en omsvängning hos magnetnålen ur dess förutvarande riktning. Vi ha alltså kunnat påvisa närvaron av ett magnetiskt fält. Kompassnålens utslag blir mindre och mindre, iu längre bort vi hålla kompassen från trådslingan. (Jäm- för värmeledningsröret.) Tråd 178. I stället för en enda slinga göra vi nu i ordning flera varv, en trådspiral. . . Klipp ur denna serie och klistra upp den. Ni får då en populär lärobok i elektroteknik.
