ÅA lit duger till allt” sjöngs från re-
vyscenen, men vartill duger en av-
slagen äggkoppsfot av bakelit? Jag ha-
de en sådan och tyckte det var synd att
kasta bort den. Vid första ögonkastet
befanns den likna en mikrofonkapsel,
så man kunde ju försöka göra en mik-

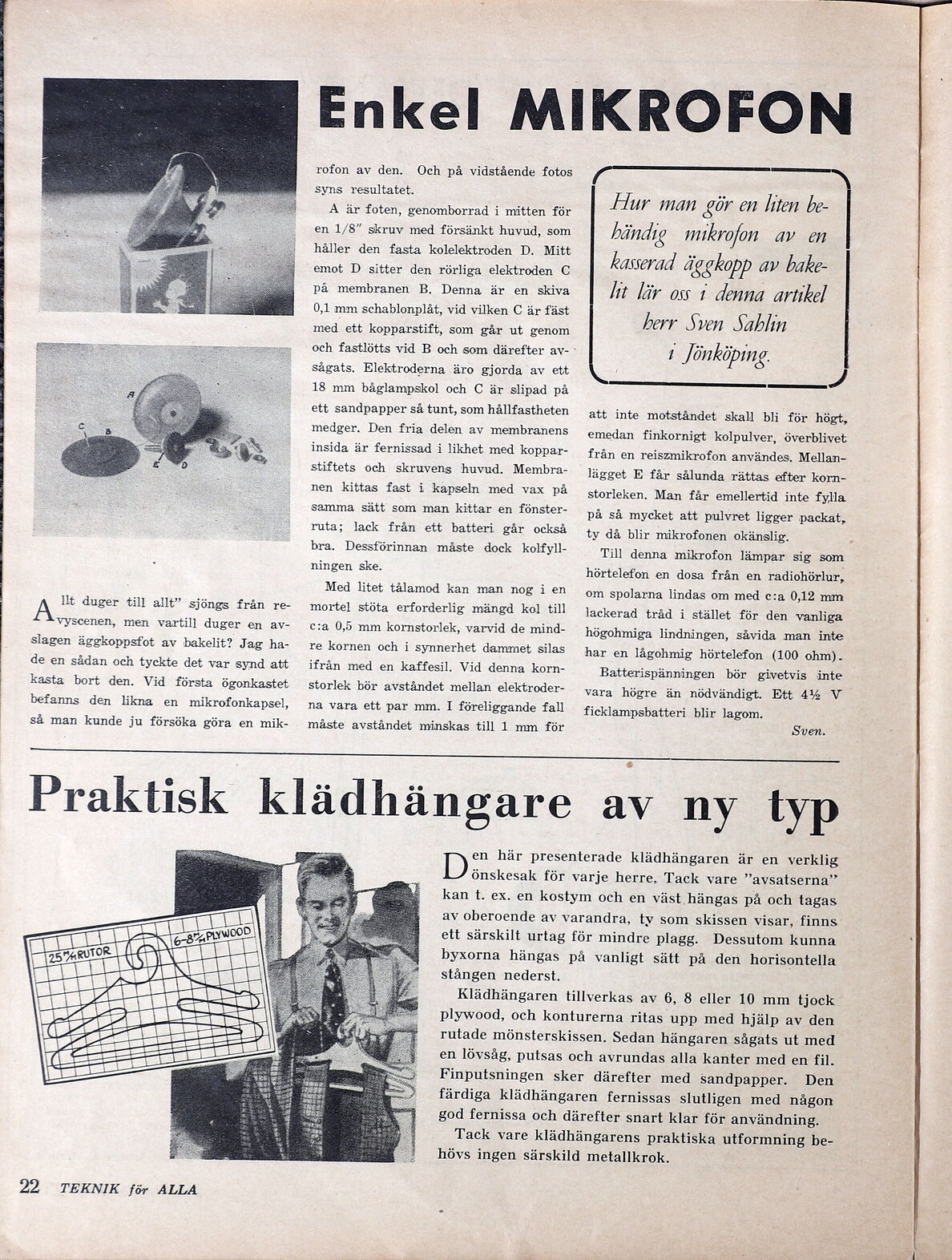

Enkel MIKROFON
rofon av den. Och på vidstående fotos
Syns resultatet.
A är foten, genomborrad i mitten för
en 1/8” skruv med försänkt huvud, som
håller den fasta kolelektroden D. Mitt
emot D sitter den rörliga elektroden C
på membranen B. Denna är en skiva
0,1 mm schablonplåt, vid vilken C är fäst
med ett kopparstift, som går ut genom
och fastlötts vid B och som därefter av- :
sågats. Elektroderna äro gjorda av ett
18 mm båglampskol och C är slipad på
ett sandpapper så tunt, som hållfastheten
medger. Den fria delen av membranens
insida är fernissad i likhet med koppar-
stiftets och skruvens huvud. Membra-
nen kittas fast i kapseln med vax på
samma sätt som man kittar en fönster-
ruta; lack från ett batteri går också
bra. Dessförinnan måste dock kolfyll-
ningen ske.
Med litet tålamod kan man nog i en
mortel stöta erforderlig mängd kol till
c:a 0,5 mm kornstorlek, varvid de mind-
re kornen och i synnerhet dammet silas
ifrån med en kaffesil. Vid denna korn-
storlek bör avståndet mellan elektroder-
na vara ett par mm. I föreliggande fall
måste avståndet minskas till I mm för
fö SÅ
Hur man gör en liten be-
händig mikrofon av en
kasserad äggkopp av bake-
lit lär oss i denna artikel
herr Sven Sablin
1 Jönköping.
att inte motståndet skall bli för högt,
emedan finkornigt kolpulver, överblivet
från en reiszmikrofon användes. Mellan-
lägget E får sålunda rättas efter korn-
storleken. Man får emellertid inte fylla
på så mycket att pulvret ligger packat,
ty då blir mikrofonen okänslig.
Till denna mikrofon lämpar sig som
hörtelefon en dosa från en radiohörlur,
om spolarna lindas om med c:a 0,12 mm
lackerad tråd i stället för den vanliga
högohmiga lindningen, såvida man inte
har en lågohmig hörtelefon (100 ohm) -
Batterispänningen bör givetvis inte
vara högre än nödvändigt. Ett 474 V
ficklampsbatteri blir lagom.
Sven.
$$
Praktisk klädhängare av ny typ
DS här presenterade klädhängaren är en verklig
önskesak för varje herre. Tack vare ”avsatserna”
kan t. ex. en kostym och en väst hängas på och tagas
av oberoende av varandra, ty som skissen visar, finns
ett särskilt urtag för mindre plagg. Dessutom kunna
byxorna hängas på vanligt sätt på den horisontella
stången nederst.
Klädhängaren tillverkas av 6, 8 eller 10 mm tjock
plywood, och konturerna ritas upp med hjälp av den
rutade mönsterskissen. Sedan hängaren sågats ut med
en lövsåg, putsas och avrundas alla kanter med en fil.
Finputsningen sker därefter med sandpapper. Den
färdiga klädhängaren fernissas slutligen med någon
god fernissa och därefter snart klar för användning.
Tack vare klädhängarens praktiska utformning be-
hövs ingen särskild metallkrok.
BRL
Bö use
