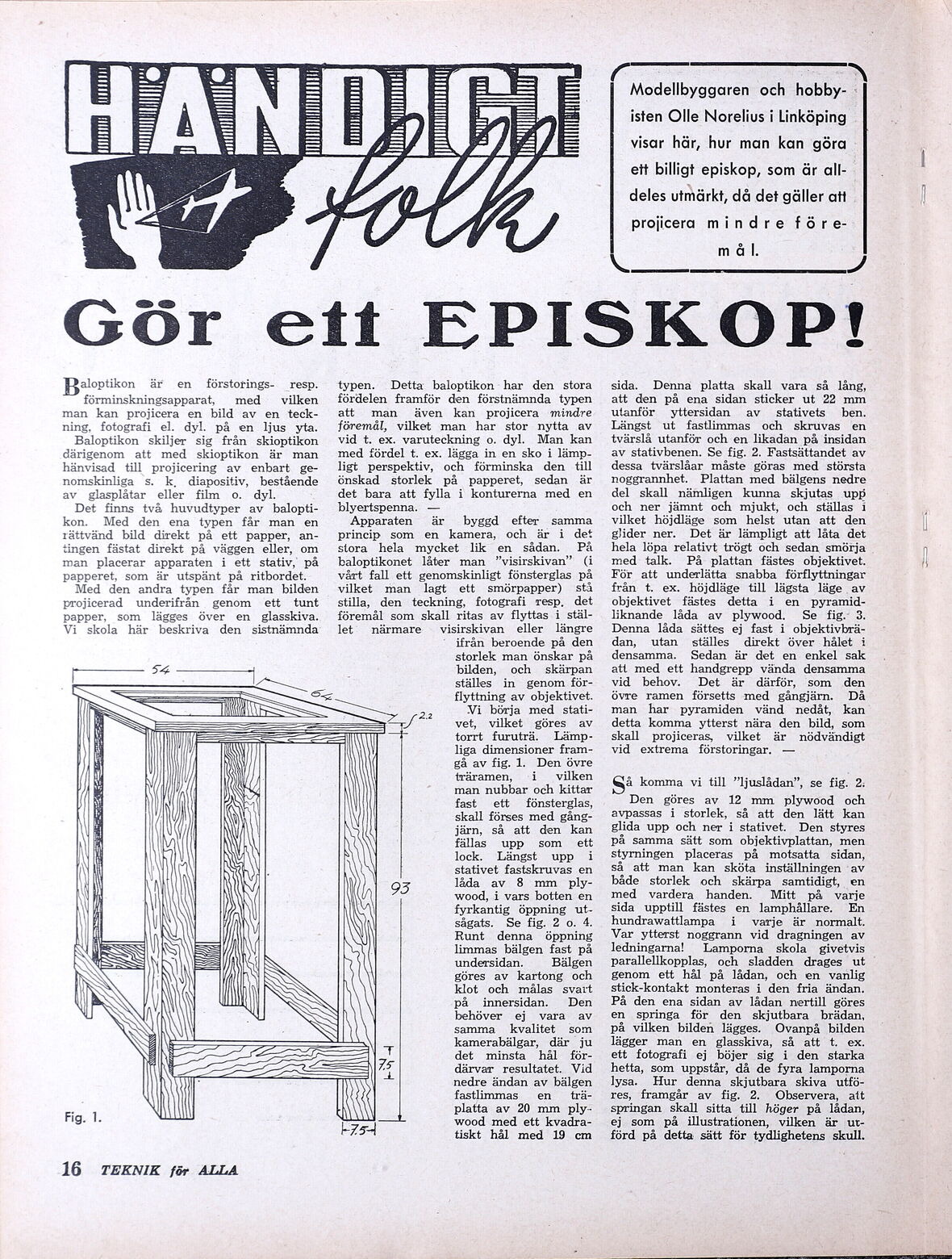

Full resolution (JPEG) - On this page / på denna sida - Händigt folk: Gör ett episkop! Av Olle Norelius
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
aloptikon är en <förstorings- resp.
förminskningsapparat, med = vilken
man kan projicera en bild av en teck-
ning, fotografi el. dyl. på en ljus yta.
Baloptikon skiljer sig från skioptikon
därigenom att med skioptikon är man
hänvisad till projicering av enbart ge-
nomskinliga s. k. diapositiv, bestående
av glasplåtar eller film o. dyl. ;
Det finns två huvudtyper av balopti-
kon. Med den ena typen får man en
rättvänd bild direkt på ett papper, an-
tingen fästat direkt på väggen eller, om
man placerar apparaten i ett stativ, på
papperet, som är utspänt på ritbordet.
Med den andra typen får man bilden
projicerad underifrån genom ett tunt
papper, som lägges över en glasskiva.
Vi skola här beskriva den sistnämnda
RN
typen. Detta baloptikon har den stora
fördelen framför den förstnämnda typen
att man även kan projicera mindre
föremål, vilket man har stor nytta av
vid t. ex. varuteckning o. dyl. Man kan
med fördel t. ex. lägga in en sko i lämp-
ligt perspektiv, och förminska den till
önskad storlek på papperet, sedan är
det bara att fylla i konturerna med en
blyertspenna. —
Apparaten är byggd efter samma
princip som en kamera, och är i det
stora hela mycket lik en sådan. På
bkaloptikonet låter man ”visirskivan” (i
vårt fall ett genomskinligt fönsterglas på
vilket man lagt ett smörpapper) stå
stilla, den teckning, fotografi resp. det
föremål som skall ritas av flyttas i stäl-
let närmare = visirskivan eller längre
" ifrån beroende på den
storlek man önskar på
bilden, och skärpan
ställes in genom för-
flyttning av objektivet.
Vi börja med stati-
AE vet, vilket göres av
IS torrt furuträ. Lämp-
liga dimensioner fram-
gå av fig. 1. Den övre
träramen, i vilken
man nubbar och kittar
fast ett fönsterglas,
skall förses med gång-
järn, så att den kan
fällas upp som ett
lock. Längst upp i
stativet fastskruvas en
93 låda av 8 mm ply-
wood, i vars botten en
fyrkantig öppning wut-
sågats. Se fig. 2 o. 4.
Runt denna öppning
limmas bälgen fast på
undersidan. Bälgen
göres av kartong och
klot och målas svart
på innersidan. Den
behöver ej vara av
samma kvalitet som
kamerabälgar, där ju
det minsta hål för-
därvar resultatet. Vid
sn WW
16 TEKNIK för ALLA
nedre ändan av bälgen
fastlimmas en =<trä-
Lr platta av 20 mm ply-
wood med ett kvadra-
tiskt hål med 19 cm
Modellbyggaren och hobby- ;
isten Olle Norelius i Linköping .
visar här, hur man kan göra
ett billigt episkop, som är all-
deles utmärkt, då det gäller att
projicera mindre före-
m å I
NN | 2
ör ett EPISKOP!
sida. Denna platta skall vara så lång,
att den på ena sidan sticker ut 22 mm
utanför yttersidan av <stativets ben.
Längst ut fastlimmas och skruvas en
tvärslå utanför och en likadan på insidan
av stativbenen. Se fig. 2. Fastsättandet av
dessa tvärslåar måste göras med största
noggrannhet. Plattan med bälgens nedre
del skall nämligen kunna skjutas upp
och ner jämnt och mjukt, och ställas i
vilket höjdläge som helst utan att den
glider ner. Det är lämpligt att låta det
hela löpa relativt trögt och sedan smörja
med talk. På plattan fästes objektivet.
För att underlätta snabba förflyttningar
från t. ex. höjdläge till lägsta läge av
objektivet fästes detta i en pyramid-
liknande låda av plywood. Se fig. 3.
Denna låda sättes ej fast i objektivbrä-
dan, utan ställes direkt över hålet i
densamma. Sedan är det en enkel sak
att med ett handgrepp vända densamma
vid behov. Det är därför, som den
övre ramen försetts med gångjärn. Då
man har pyramiden vänd nedåt, kan
detta komma ytterst nära den bild, som
skall projiceras, vilket är nödvändigt
vid extrema förstoringar. —
å komma vi till ”ljuslådan”, se fig. 2:
Den göres av 12 mm plywood och
avpassas i storlek, så att den lätt kan
glida upp och ner i stativet. Den styres
på samma sätt som objektivplattan, men
styrningen placeras på motsatta sidan,
så att man kan sköta inställningen av
både storlek och skärpa samtidigt, en
med vardera handen. Mitt på varje
sida upptill fästes en lamphållare. En
hundrawattlampa i varje är normalt.
Var ytterst noggrann vid dragningen av
ledningarna! Lamporna skola givetvis
parallellkopplas, och sladden drages ut
genom ett hål på lådan, och en vanlig
stick-kontakt monteras i den fria ändan.
På den ena sidan av lådan nertill göres
en springa för den skjutbara brädan,
på vilken bilden lägges. Ovanpå bilden
lägger man en glasskiva, så att t. ex.
ett fotografi ej böjer sig i den starka
hetta, som uppstår, då de fyra lamporna
lysa. Hur denna skjutbara skiva utfö-
res, framgår av fig. 2. Observera, att
springan skall sitta till höger på lådan,
ej som på illustrationen, vilken är ut-
förd på detta sätt för tydlighetens skull.
