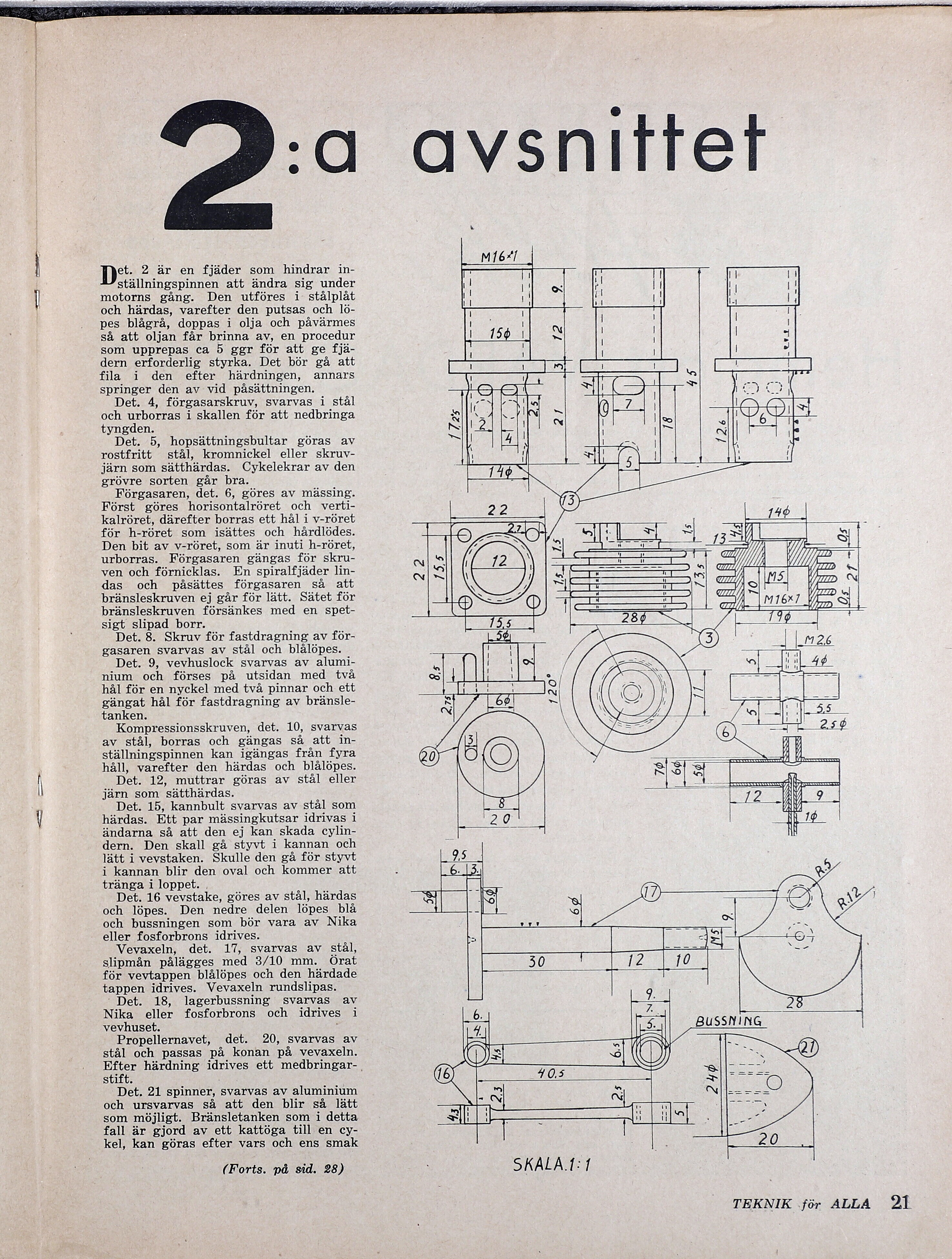

| Det 2 är en fjäder som hindrar in-
ställningspinnen att ändra sig under
il motorns gång. Den utföres i stålplåt
och härdas, varefter den putsas och lö-
pes blågrå, doppas i olja och påvärmes
så att oljan får brinna av, en procedur
som upprepas ca 5 ggr för att ge fjä-
dern erforderlig styrka. Det bör gå att
fila i den efter härdningen, annars
springer den av vid påsättningen.
Det. 4, förgasarskruv, svarvas i stål
och urborras i skallen för att nedbringa
tyngden.
Det. 5, hopsättningsbultar göras av
rostfritt stål, kromnickel eller skruv-
järn som sätthärdas. Cykelekrar av den
grövre sorten går bra.
Förgasaren, det. 6, göres av mässing.
Först göres horisontalröret och verti- /3
kalröret, därefter borras ett hål i v-röret
45
Jäh25
18
6
das och påsättes förgasaren så att
bränsleskruven ej går för lätt. Sätet för
bränsleskruven försänkes med en spet- N
sigt slipad borr.
Det. 8. Skruv för fastdragning av för-
gasaren svarvas av stål och blålöpes.
för h-röret som isättes och hårdlödes. å
Den bit av v-röret, som är inuti h-röret, Tr S
urborras. Förgasaren gängas för skru- SS f
ven och förnicklas. En spiralfjäder lin- Så NÄ
NN
TN
Na
fi
|
4
=
Lo
XX
—
Al
Sal I
Ar
I
Det. 9, vevhuslock svarvas av alumi- & RA In
nium och förses på utsidan med två ol | RR Se
hål för en nyckel med två pinnar och ett Za NE |
gängat hål för fastdragning av bränsle- tt ZI 60] Re
tanken. N - file 22
Kompressionsskruven, det. 10, svarvas
av stål, borras och gängas så att in-
ställningspinnen kan igängas från fyra
håll, varefter den härdas och blålöpes.
| Det. 12, muttrar göras av stål eller
järn som sätthärdas.
Det. 15, kannbult svarvas av stål som
|| härdas. Ett par mässingkutsar idrivas i
ändarna så att den ej kan skada cylin-
dern. Den skall gå styvt i kannan och
lätt i vevstaken. Skulle den gå för styvt
i kannan blir den oval och kommer att
tränga i loppet. .
Det. 16 vevstake, göres av stål, härdas
och löpes. Den nedre delen löpes blå
och bussningen som bör vara av Nika
eller fosforbrons idrives.
Vevaxeln, det. 17, svarvas av stål,
slipmån pålägges med 3/10 mm. Örat
för vevtappen blålöpes och den härdade
tappen idrives. Vevaxeln rundslipas.
" Det. 18, lagerbussning Ssvarvas av
Nika eller fosforbrons och idrives i
vevhuset. ;
Propellernavet, det. 20, svarvas av
stål och passas på konan på vevaxeln.
Efter härdning idrives ett medbringar-.
stift. i
Det. 21 spinner, svarvas av aluminium
och ursvarvas så att den blir så lätt
som möjligt. Bränsletanken som i detta
fall är gjord av ett kattöga till en cy-
kel, kan göras efter vars och ens smak
(Forts. på sid. 28) | SKALA.1: 1
I
| |
EG
H dö
> (SSL
n SN S
H
EN
TEKNIK för ALLA 21
