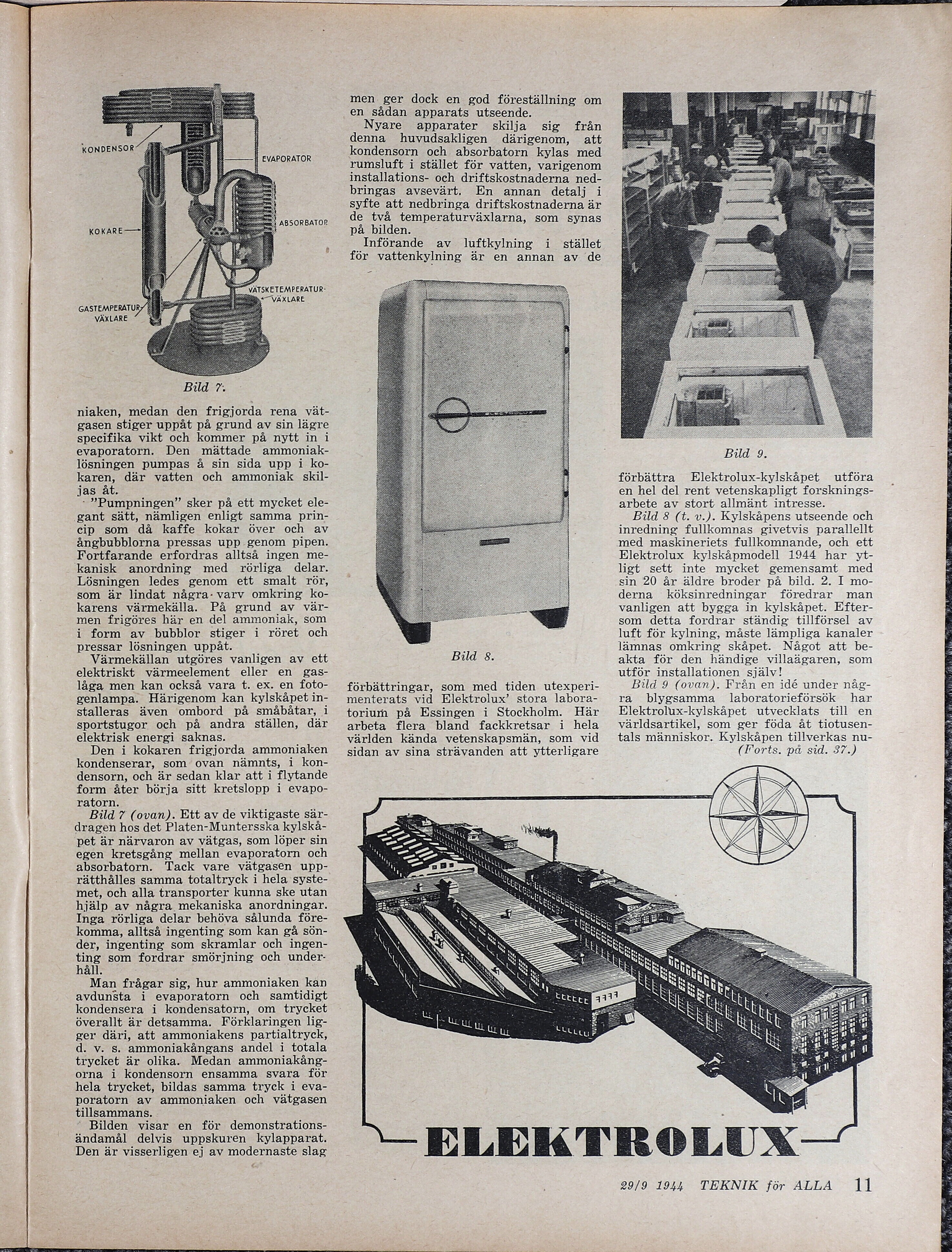

KONDENSOR ; EVAPORATOR ABSORBATOR. VÄTSKETEMPERATUR- VÄXLARE GASTEMPERATUR, VÄXLARE Bild >. niaken, medan den frigjorda rena vät- gasen stiger uppåt på grund av sin lägre specifika vikt och kommer på nytt in i evaporatorn. Den mättade ammoniak- lösningen pumpas å sin sida upp i ko- karen, där vatten och ammoniak skil- jas åt. :”Pumpningen” sker på ett mycket ele- gant sätt, nämligen enligt samma prin- cip som då kaffe kokar över och av ångbubblorna pressas upp genom pipen. Fortfarande erfordras alltså ingen me- kanisk anordning med rörliga delar. Lösningen ledes genom ett smalt rör, som är lindat några- varv omkring ko- karens värmekälla. På grund av vär- men frigöres här en del ammoniak, som i form av bubblor stiger i röret och pressar lösningen uppåt. Värmekällan utgöres vanligen av ett elektriskt värmeelement eller en gas- låga men kan också vara t. ex. en foto- genlampa. Härigenom kan kylskåpet in- stalleras även ombord på småbåtar, i sportstugor och på andra ställen, där elektrisk energi saknas. Den i kokaren frigjorda ammoniaken kondenserar, som ovan nämnts, i kon- densorn, och är sedan klar att i flytande form åter börja sitt kretslopp i evapo- ratorn. Bild 7 (ovan). Ett av de viktigaste sär- dragen hos det Platen-Muntersska kylskå- pet är närvaron av vätgas, som löper sin egen kretsgång mellan evaporatorn och absorbatorn. Tack vare vätgasen upp- rätthålles samma totaltryck i hela syste- met, och alla transporter kunna ske utan hjälp av några mekaniska anordningar. Inga rörliga delar behöva sålunda före- komma, alltså ingenting som kan gå sön- der, ingenting som skramlar och ingen- LA som fordrar smörjning och under- åll. Man frågar sig, hur ammoniaken kan avdunsta i evaporatorn och samtidigt kondensera i kondensatorn, om trycket överallt är detsamma. Förklaringen lig- ger däri, att ammoniakens partialtryck, d. v. s. ammoniakångans andel i totala trycket är olika. Medan ammoniakång- orna i kondensorn ensamma svara för hela trycket, bildas samma tryck i eva- poratorn av ammoniaken och vätgasen tillsammans. " Bilden visar en för demonstrations- ändamål delvis uppskuren kylapparat. Den är visserligen ej av modernaste slag men ger dock en god föreställning om en sådan apparats utseende. Nyare apparater skilja sig från denna huvudsakligen därigenom, att kondensorn och absorbatorn kylas med rumsluft i stället för vatten, varigenom installations- och driftskostnaderna ned- bringas avsevärt. En annan detalj i syfte att nedbringa driftskostnaderna är de två temperaturväxlarna, som synas på bilden. Införande av luftkylning i stället för vattenkylning är en annan av de Bild 8. förbättringar, som med tiden utexperi- menterats vid Elektrolux” stora labora- torium på Essingen i Stockholm. Här arbeta flera bland fackkretsar i hela världen kända vetenskapsmän, som vid sidan av sina strävanden att ytterligare Bild 9. förbättra Elektrolux-kylskåpet utföra en hel del rent vetenskapligt forsknings- arbete av stort allmänt intresse. Bild 8 (t. v.). Kylskåpens utseende och inredning fullkomnas givetvis parallellt med maskineriets fullkomnande, och ett Elektrolux kylskåpmodell 1944 har yt- ligt sett inte mycket gemensamt med sin 20 år äldre broder på bild. 2. I mo- derna köksinredningar föredrar man vanligen att bygga in kylskåpet. Efter- som detta fordrar ständig tillförsel av luft för kylning, måste lämpliga kanaler lämnas omkring skåpet. Något att be- akta för den händige villaägaren, som utför installationen själv! Bild 9 (ovan). Från en idé under någ- ra blygsamma laboratorieförsök har Elektrolux-kylskåpet utvecklats till en världsartikel, som ger föda åt tiotusen- tals människor. Kylskåpen tillverkas nu- (Forts. på sid. 37.) 4 il 22>>2 Lon SN XY ELEKTROLUX 29/9 1944 TEKNIK för ALLA 11
