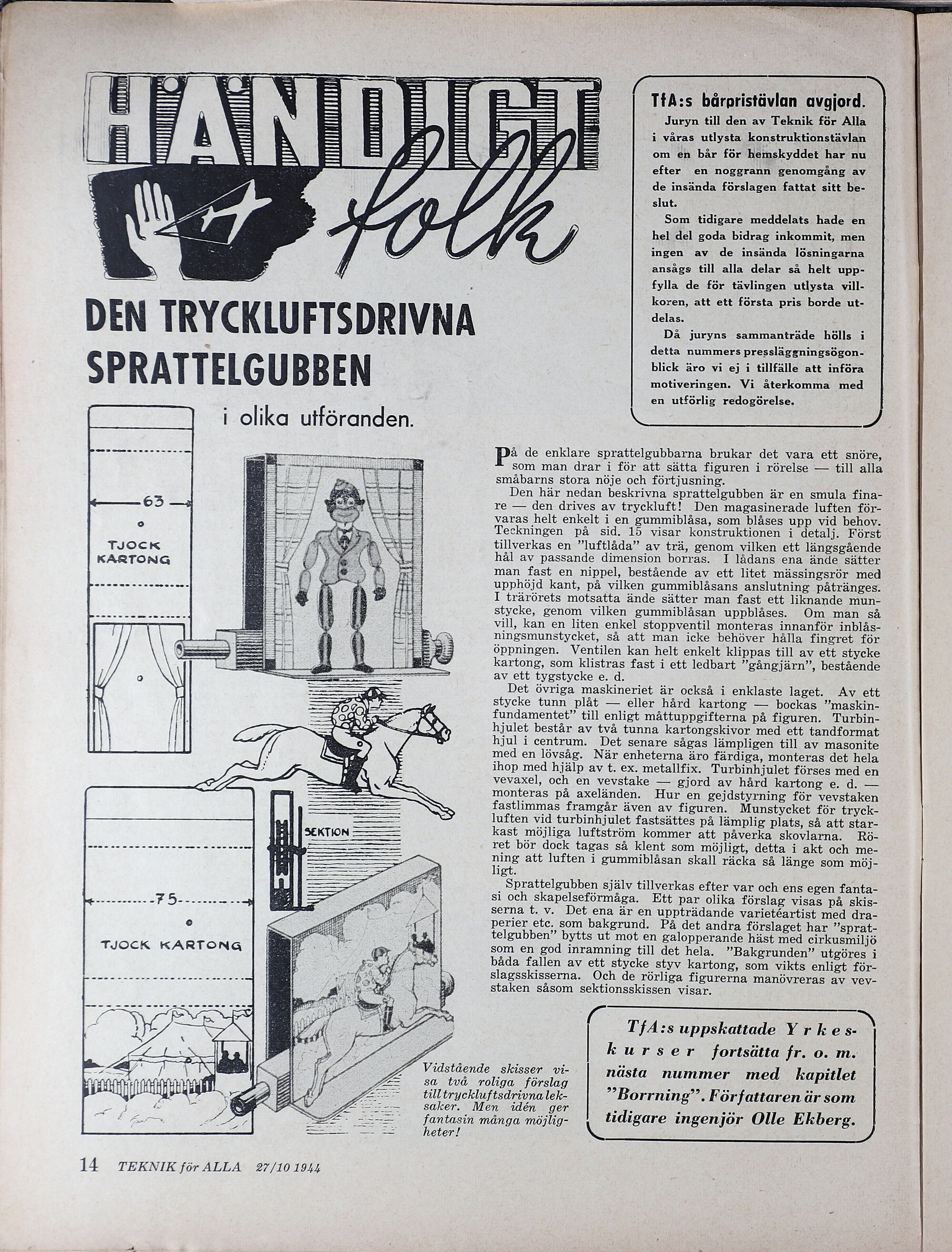

TtA:s bårpristävlan avgjord. Juryn till den av Teknik för Alla i våras utlysta konstruktionstävlan om en bår för hemskyddet har nu efter en noggrann genomgång av de insända förslagen fattat sitt be- slut. Som tidigare meddelats hade en hel del goda bidrag inkommit, men ingen av de insända lösningarna ansågs till alla delar så helt upp- fylla de för tävlingen utlysta vill- koren, att ett första pris borde ut- DEN TRYCKLUFTSDRIVNA ST detta nummers pressläggningsögon- SP R ATTEL BB FE N Blick, äro, vi ejli bilfalle att införa motiveringen. Vi återkomma med en utförlig redogörelse. i olika utföranden. SS Eg Pp: de enklare sprattelgubbarna brukar det vara ett snöre, som man drar i för att sätta figuren i rörelse — till alla småbarns stora nöje och förtjusning. Den här nedan beskrivna sprattelgubben är en smula fina- re — den drives av tryckluft! Den magasinerade luften för- varas helt enkelt i en gummiblåsa, som blåses upp vid behov. Teckningen på sid. 15 visar konstruktionen i detalj. Först tillverkas en ”luftlåda” av trä, genom vilken ett längsgående hål av passande dimension borras. I lådans ena ände sätter man fast en nippel, bestående av ett litet mässingsrör med upphöjd kant, på vilken gummiblåsans anslutning påtränges. I trärörets motsatta ände sätter man fast ett liknande mun- stycke, genom vilken gummiblåsan uppblåses. Om man så vill, kan en liten enkel stoppventil monteras innanför inblås- ningsmunstycket, så att man icke behöver hålla fingret för öppningen. Ventilen kan helt enkelt klippas till av ett stycke kartong, som klistras fast i ett ledbart ”gångjärn”, bestående av ett tygstycke e. d. Det övriga maskineriet är också i enklaste laget. Av ett stycke tunn plåt — eller hård kartong — bockas ”maskin- fundamentet” till enligt måttuppgifterna på figuren. Turbin- hjulet består av två tunna kartongskivor med ett tandformat hjul i centrum. Det senare sågas lämpligen till av masonite med en lövsåg. När enheterna äro färdiga, monteras det hela ihop med hjälp av t. ex. metallfix. Turbinhjulet förses med en vevaxel, och en vevstake — gjord av hård kartong e. d. — monteras på axeländen. Hur en gejdstyrning för vevstaken fastlimmas framgår även av figuren. Munstycket för tryck- luften vid turbinhjulet fastsättes på lämplig plats, så att star- kast möjliga luftström kommer att påverka skovlarna. Rö- ret bör dock tagas så klent som möjligt, detta i akt och me- ne att luften i gummiblåsan skall räcka så länge som möj- igt. Sprattelgubben själv tillverkas efter var och ens egen fanta- si och skapelseförmåga. Ett par olika förslag visas på skis- serna t. v. Det ena är en uppträdande varietéartist med dra- perier etc. som bakgrund. På det andra förslaget har ”sprat- telgubben” bytts ut mot en galopperande häst med cirkusmiljö som en god inramning till det hela. ”Bakgrunden” utgöres i båda fallen av ett stycke styv kartong, som vikts enligt för- slagsskisserna. Och de rörliga figurerna manövreras av Vvev- staken såsom sektionsskissen visar. He TfA:s uppskattade Y r k e s- kurser fortsätta fr. o. m. Vidstående skisser wir nasta nummer med kapitlet sa två roliga förslag 3å AS JAR Så tilltryckluftsdrivnalek- Borrning”. Författaren är som saker. Men idén ger sars 3 GLO fake kona AR (igen ingenjör Olle Ekberg. heter! 14 TEKNIK för ALLA 27/10 1944
